Kulventiler med reducerat genomlopp av rostfritt stål/CPTFE med svetsändar och fästfläns för manöverdon. Lämplig att automatisera. Tredelad för enkel service och underhåll. För i huvudsak syror och saltlösningar, gas, ånga, varmt och kallt vatten.
30 000 SEK
Leverans från lager
| Produktserie | Kulventil AT 3500- |
|---|---|
| DN | 100 |
| PN | 64 |
| Temperatur (°C) | -30 - 220 |
| Anslutning | ISO 1127, svetsända |
Spindelförlängning DN65-100 Spindelförlängare till AT 3533/34S DN65-100, höjd: 105 mm
3 380 SEK
Leverans från lager
Pneum manöverdon dubbelverk. 77 Nm vid 6 bar luft 90° NAMUR-STD ISO 5211 - F05/07 17 mm stjärna -30°C…
6 200 SEK
Leverans från lager
Reservdelssats till kulventil DN80 Innehåller: 2 st säten (CPTFE) 2 st huspackningar (Glas 15%PTFE) Spindeltätningar…
1 720 SEK
Leverans från lager

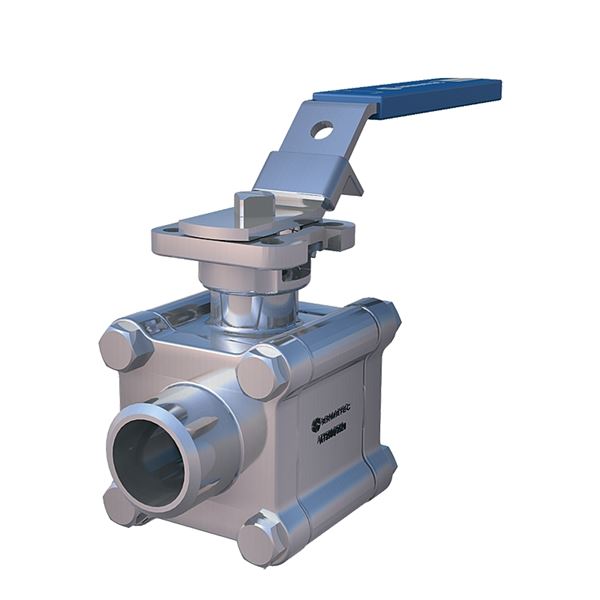

Kulventil med svetsändar DN100 PN64
Av syrafast rostfritt stål
Reducerat genomlopp
3-delad konstruktion
Svetsändar enligt ISO1127-1
Med låsbar spak för manövrering
Ursprungsland: CN Kina
Tullstatnr: 84818081
Nettovikt (kg): 16.3
Bruttovikt (kg): 16.3
DN: 100
Mått A (mm): 205
Mått B (mm): 176.5
Mått C (mm): 520
Mått D (mm): 117.7
Antal anslutningar: 2
Ansl. 1: ISO 1127, svetsända
Ansl. 1 - spec.: DN100-Dy 114,3mm
Ansl. 2: ISO 1127, svetsända
Ansl. 2 - spec.: DN100-Dy 114,3mm
PN: 64
Temperatur (°C): -30 - 220
Utförande typ: Ventiler
Utförande: Reducerat genomlopp
Läckageklass: Rate A acc. to EN 12266-1:2012
Media: Acetylen, Biogas, Bräckt vatten, Kalciumklorid, Etylalkohol, Etylenglykol, Naturgas, Petroleumprodukter, Propylenglykol, Havsvatten, Natriumklorid, Tappvatten
Fluidgrupp: category III, Fluids group 2, category III, Fluids group 1
KVS: 498.8
Anslutning enligt ISO 5211: F07/F10
Spindeltyp: Diagonal fyrkant
Mått på spindel: 17x17mm
Manöver: Låsbar spak
Erfordrat moment (Nm): 100
Ytfinhet (Ra): 3,2
Bruksanvisning 35xx-serien (PDF-fil, 371 kB)
Tryck & temperaturdiagram (standard säten) (PDF-fil, 87 kB)
Tryck & temperaturdiagram (PEEK säten) (PDF-fil, 78 kB)
Kulventil AT 3500- Produktdatablad (PDF-fil, 672 kB)
Produktdatablad (PDF-fil, 442 kB)
TA-luft certifikat (PDF-fil, 103 kB)
35xx-serien, CE-intyg (PDF-fil, 299 kB)
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3500-15 | 15 | 125 | -30 - 220 | ISO 1127, svetsända | Låsbar spak | 6,9 | 2025-05-09 | 2 670 SEK | |
| AT 3500-20 | 20 | 125 | -30 - 220 | ISO 1127, svetsända | Låsbar spak | 12,7 | 2025-05-09 | 2 990 SEK | |
| AT 3500-25 | 25 | 125 | -30 - 220 | ISO 1127, svetsända | Låsbar spak | 29,2 | 2025-05-09 | 3 820 SEK | |
| AT 3500-32 | 32 | 125 | -30 - 220 | ISO 1127, svetsända | Låsbar spak | 48,2 | 2025-05-09 | 5 200 SEK | |
| AT 3500-40 | 40 | 100 | -30 - 220 | ISO 1127, svetsända | Låsbar spak | 73,1 | 2025-05-09 | 7 000 SEK | |
| AT 3500-50 | 50 | 64 | -30 - 220 | ISO 1127, svetsända | Låsbar spak | 107,5 | 2025-05-09 | 9 800 SEK | |
| AT 3500-65 | 65 | 64 | -30 - 220 | ISO 1127, svetsända | Låsbar spak | 215 | 2025-05-09 | 12 600 SEK | |
| AT 3500-80 | 80 | 64 | -30 - 220 | ISO 1127, svetsända | Låsbar spak | 275,2 | 2025-05-09 | 24 300 SEK | |
| AT 3500-100 | 100 | 64 | -30 - 220 | ISO 1127, svetsända | Låsbar spak | 498,8 | 2025-05-09 | 30 000 SEK |
