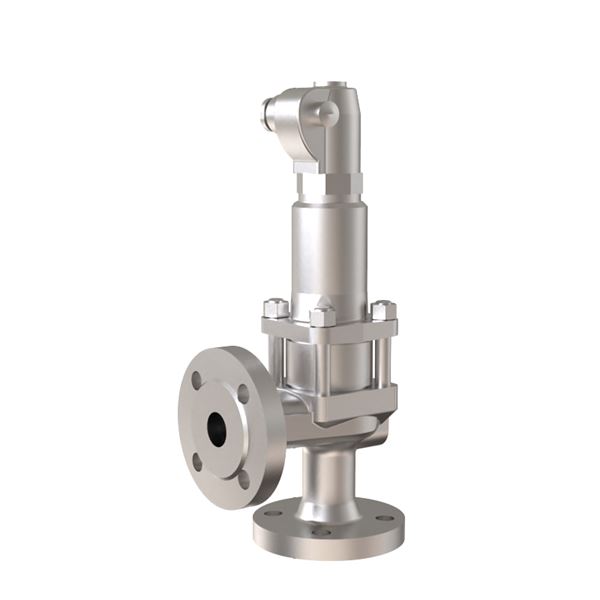

Säkerhetsventil med "normal" karaktäristik. Flänsade anslutningar. Av rostfritt syrafast stål, metalliskt tätande kägla. Mottryckskompenserande veckbälg av rostfritt syrafast stål.
| Produktserie | Säkerhetsventil AT 4577- |
|---|---|
| DN | 20 |
| PN | 40 |
| Öppningstryck bar(g) | 0.2 - 40 |
| Huvudmaterial | Rostfritt stål |
LESER materialintyg 3.1 DN15-125 Enligt EN 10204 För ventilhus
LESER Inspection Certificate 3.1 enligt EN10204 Kvalitets- och inställningsintyg 3.1 enligt EN10204…
Säkerhetsventil med flänsar DN20/20, PN40/40
Ventilhus av rostfritt syrafast stål
Gastät fjäderkåpa, utan lättverk
Metalltätande kägla
Veckbälg av rostfritt syrafast stål
Öppningstryck:
Ursprungsland: DE Tyskland
Tullstatnr: 84814010
Nettovikt (kg): 6.4
Bruttovikt (kg): 6.4
DN: 20
Mått A (mm): 250
Mått B (mm): 95
Mått C (mm): 150
Sätesdiameter (mm): 18
Antal anslutningar: 2
Ansl. 1: Flänsad EN1092
Ansl. 1 - spec.: DN20, PN40
Ansl. 2: Flänsad EN1092
Ansl. 2 - spec.: DN20, PN40
PN: 40
Temperatur (°C): -270 - 400
Utförande typ: Ventiler
Utförande: Rostfri veckbälg, Utan lättverk, Metalltätning
Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.
Nedblåsningstryck: För vätskor är nedblåsningen max 20 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,6 bar vid öppningstryck lägre än 3,0 barg. För ånga/luft/gaser är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.
Öppningstryck bar(g): 0.2 - 40
Kapacitetskoeffecient ånga/gas: 0.29
Kapacitetskoeffecient vätska: 0.19
Fluidgrupp: category IV, Fluids group 1
| Artikelnummer | Utförande | DN | PN | Öppningstryck bar(g) | Temperatur (°C) | Sätesdiameter (mm) | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 4577A2-15 | Rostfri veckbälg, Utan lättverk, Metalltätning | 15 | 40 | 0,2 - 40 | -270 - 400 | 12 | Förfrågan | Förfrågan | Offert |
| AT 4577A4-15 | Rostfri veckbälg, Gastätt lättverk, Metalltätning | 15 | 40 | 0,2 - 40 | -270 - 400 | 12 | Förfrågan | Förfrågan | Offert |
| AT 4577-2-20 | Rostfri veckbälg, Utan lättverk, Metalltätning | 20 | 40 | 0,2 - 40 | -270 - 400 | 18 | Förfrågan | Förfrågan | Offert |
| AT 4577-4-20 | Rostfri veckbälg, Gastätt lättverk, Metalltätning | 20 | 40 | 0,2 - 40 | -270 - 400 | 18 | Förfrågan | Förfrågan | Offert |
| AT 4577-2-25 | Rostfri veckbälg, Utan lättverk, Metalltätning | 25 | 40 | 0,2 - 40 | -270 - 400 | 18 | Förfrågan | Förfrågan | Offert |
| AT 4577-4-25 | Rostfri veckbälg, Gastätt lättverk, Metalltätning | 25 | 40 | 0,2 - 40 | -270 - 400 | 18 | Förfrågan | Förfrågan | Offert |
| AT 4577-2-40 | Rostfri veckbälg, Utan lättverk, Metalltätning | 40 | 40 | 0,2 - 40 | -270 - 400 | 23 | Förfrågan | Förfrågan | Offert |
| AT 4577-4-40 | Rostfri veckbälg, Gastätt lättverk, Metalltätning | 40 | 40 | 0,2 - 40 | -270 - 400 | 23 | Förfrågan | Förfrågan | Offert |
| AT 4577-4-50 | Rostfri veckbälg, Gastätt lättverk, Metalltätning | 50 | 40 | 0,2 - 31,6 | -270 - 400 | 29 | Förfrågan | Förfrågan | Offert |
| AT 4577-4-80 | Rostfri veckbälg, Gastätt lättverk, Metalltätning | 80 | 40 | 0,2 - 25 | -270 - 400 | 46 | Förfrågan | Förfrågan | Offert |
