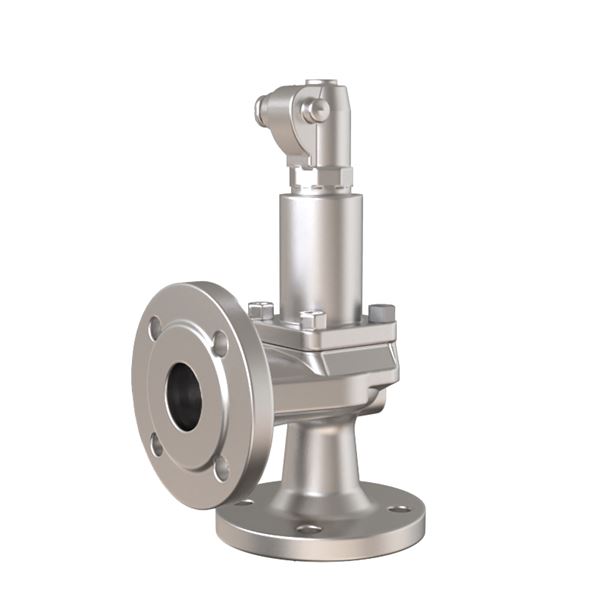

Säkerhetsventil AT 4575-2-50

Säkerhetsventil med "normal" karaktäristik. Flänsade anslutningar. Av rostfritt syrafast stål, metalliskt tätande kägla.

Offert

Tekniska specifikationer

ProduktserieSäkerhetsventil AT 4575-
DN50
PN40
Öppningstryck bar(g)0.2 - 40
HuvudmaterialRostfritt stål

Tillbehör

Leser

LESER materialintyg 3.1 AT 1000-10-22710

LESER materialintyg 3.1 DN15-125 Enligt EN 10204 För ventilhus

Offert
Leser

LESER Inspection Certificate 3.1 AT 1000-11-22710

LESER Inspection Certificate 3.1 enligt EN10204 Kvalitets- och inställningsintyg 3.1 enligt EN10204…

Offert

Artikelinformation

Säkerhetsventil med flänsar DN50/50, PN40/40
Ventilhus av rostfritt syrafast stål
Gastät fjäderkåpa, utan lättverk
Metalltätande kägla
Öppningstryck:

Ursprungsland: DE Tyskland

Tullstatnr: 84814010

Mått och vikt

Nettovikt (kg): 12

Bruttovikt (kg): 12

DN: 50

Mått A (mm): 235

Mått B (mm): 125

Mått C (mm): 250

Sätesdiameter (mm): 29

Tekniska data

Antal anslutningar: 2

Ansl. 1: Flänsad EN1092

Ansl. 1 - spec.: DN50, PN40

Ansl. 2: Flänsad EN1092

Ansl. 2 - spec.: DN50, PN40

PN: 40

Temperatur (°C): -270 - 400

Utförande typ: Ventiler

Utförande: Utan lättverk, Metalltätning

Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.

Nedblåsningstryck: För vätskor är nedblåsningen max 20 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,6 bar vid öppningstryck lägre än 3,0 barg. För ånga/luft/gaser är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.

Öppningstryck bar(g): 0.2 - 40

Kapacitetskoeffecient ånga/gas: 0.38

Kapacitetskoeffecient vätska: 0.25

Fluidgrupp: category IV, Fluids group 1

Nedladdningsbart

Varianter

Artikelnummer Utförande DN PN Öppningstryck bar(g) Temperatur (°C) Sätesdiameter (mm) Avs.datum Bruttopris Antal
AT 4575A4-15 Gastätt lättverk, Metalltätning 15 40 0,2 - 40 -270 - 400 12 Förfrågan Förfrågan Offert
AT 4575-4-20 Gastätt lättverk, Metalltätning 20 40 0,2 - 40 -270 - 400 18 Förfrågan Förfrågan Offert
AT 4575-4-25 Gastätt lättverk, Metalltätning 25 40 0,2 - 40 -270 - 400 18 Förfrågan Förfrågan Offert
AT 4575-4-32 Gastätt lättverk, Metalltätning 32 40 0,2 - 40 -270 - 400 18 Förfrågan Förfrågan Offert
AT 4575-4-40 Gastätt lättverk, Metalltätning 40 40 0,2 - 40 -270 - 400 23 Förfrågan Förfrågan Offert
AT 4575-4-50 Gastätt lättverk, Metalltätning 50 40 0,2 - 40 -270 - 400 29 Förfrågan Förfrågan Offert
AT 4575-4-65 Gastätt lättverk, Metalltätning 65 40 0,2 - 26 -270 - 400 37 Förfrågan Förfrågan Offert
AT 4575-4-80 Gastätt lättverk, Metalltätning 80 40 0,2 - 25 -270 - 400 46 Förfrågan Förfrågan Offert
AT 4575-4-100 Gastätt lättverk, Metalltätning 100 40 0,2 - 22 -270 - 400 60 Förfrågan Förfrågan Offert
AT 4575A2-15 Utan lättverk, Metalltätning 15 40 0,2 - 40 -270 - 400 12 Förfrågan Förfrågan Offert
AT 4575-2-20 Utan lättverk, Metalltätning 20 40 0,2 - 40 -270 - 400 18 Förfrågan Förfrågan Offert
AT 4575-2-25 Utan lättverk, Metalltätning 25 40 0,2 - 40 -270 - 400 18 Förfrågan Förfrågan Offert
AT 4575-2-32 Utan lättverk, Metalltätning 32 40 0,2 - 40 -270 - 400 18 Förfrågan Förfrågan Offert
AT 4575-2-40 Utan lättverk, Metalltätning 40 40 0,2 - 40 -270 - 400 23 Förfrågan Förfrågan Offert
AT 4575-2-50 Utan lättverk, Metalltätning 50 40 0,2 - 40 -270 - 400 29 Förfrågan Förfrågan Offert
AT 4575-2-65 Utan lättverk, Metalltätning 65 40 0,2 - 26 -270 - 400 37 Förfrågan Förfrågan Offert
AT 4575-2-100 Utan lättverk, Metalltätning 100 40 22 - 0,2 -270 - 400 60 Förfrågan Förfrågan Offert
