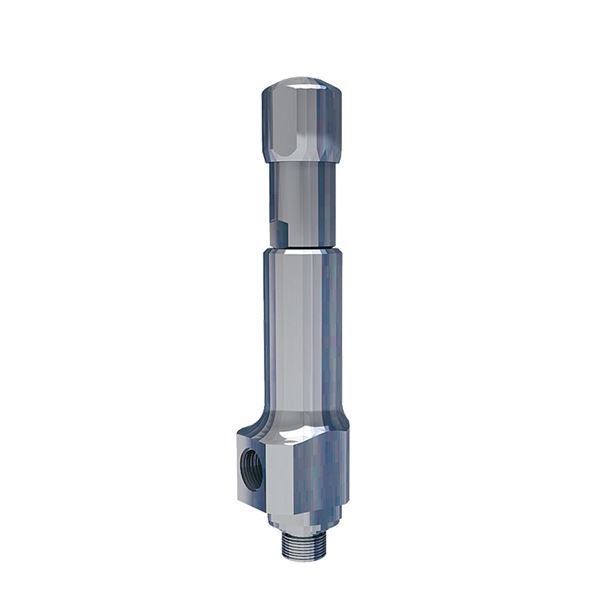

Säkerhetsventil AT 4595-

Säkerhetsventil med "normal" karaktäristik. Gängade anslutningar. Av rostfritt syrafast stål, mjuktätande kägla. G1/2, G3/4-G1/2.

Dimensionsområde (DN)15 - 20
Tryckklass (PN)68 - 180
HuvudmaterialRostfritt stål

Varianter

Artikelnummer Utförande DN PN Öppningstryck bar(g) Temperatur (°C) Sätesdiameter (mm) Avs.datum Bruttopris Antal
AT 4595C2-15 Utan lättverk, Mjuktätning Kalrez 15 68 5 - 68 0 - 250 10 Förfrågan Förfrågan Offert
AT 4595C2HP15 Utan lättverk, Mjuktätning Kalrez 15 180 68,01 - 180 0 - 250 10 Förfrågan Förfrågan Offert
AT 4595C4-15 Gastätt lättverk, Mjuktätning Kalrez 15 68 5 - 68 0 - 250 10 Förfrågan Förfrågan Offert
AT 4595C4-20 Gastätt lättverk, Mjuktätning Kalrez 20 68 5 - 68 0 - 250 10 Förfrågan Förfrågan Offert
AT 4595C4HP20 Gastätt lättverk, Mjuktätning Kalrez 20 180 68,01 - 180 0 - 250 10 Förfrågan Förfrågan Offert
AT 4595C4LP-15 Gastätt lättverk, Mjuktätning Kalrez 15 16 0,1 - 16 0 - 250 10 Förfrågan Förfrågan Offert
AT 4595D2-15 Utan lättverk, Mjuktätning EPDM 15 68 5 - 68 -45 - 150 10 Förfrågan Förfrågan Offert
AT 4595D2-20 Utan lättverk, Mjuktätning EPDM 20 68 5 - 68 -45 - 150 10 Förfrågan Förfrågan Offert
AT 4595D2HP15 Utan lättverk, Mjuktätning EPDM 15 180 68,01 - 180 -45 - 150 10 Förfrågan Förfrågan Offert
AT 4595D2LP-15 Utan lättverk, Mjuktätning EPDM 15 16 0,1 - 16 -45 - 150 10 Förfrågan Förfrågan Offert
AT 4595D4-15 Gastätt lättverk, Mjuktätning EPDM 15 68 5 - 68 -45 - 150 10 Förfrågan Förfrågan Offert
AT 4595D4-20 Gastätt lättverk, Mjuktätning EPDM 20 68 5 - 68 -45 - 150 10 Förfrågan Förfrågan Offert
AT 4595D4-4HP15 Gastätt lättverk, Mjuktätning EPDM 15 180 68,01 - 180 -45 - 150 10 Förfrågan Förfrågan Offert
AT 4595D4HP15 Gastätt lättverk, Mjuktätning EPDM 15 180 68,01 - 180 -45 - 150 10 Förfrågan Förfrågan Offert
AT 4595D4LP-15 Gastätt lättverk, Mjuktätning EPDM 15 16 0,1 - 16 -45 - 150 10 Förfrågan Förfrågan Offert
AT 4595D4LP-20 Gastätt lättverk, Mjuktätning EPDM 20 16 0,1 - 16 -45 - 150 10 Förfrågan Förfrågan Offert
AT 4595K4-15 Gastätt lättverk, Mjuktätning Neopren 15 68 5 - 68 -40 - 100 10 Förfrågan Förfrågan Offert
AT 4595L2-15 Utan lättverk, Mjuktätning Viton 15 68 5 - 68 -20 - 180 10 Förfrågan Förfrågan Offert
AT 4595L2-20 Utan lättverk, Mjuktätning Viton 20 68 5 - 68 -20 - 180 10 Förfrågan Förfrågan Offert
AT 4595L2HP15 Utan lättverk, Mjuktätning Viton 15 180 68,01 - 180 -20 - 180 10 Förfrågan Förfrågan Offert
AT 4595L2HP20 Utan lättverk, Mjuktätning Viton 20 180 68,01 - 180 -20 - 180 10 Förfrågan Förfrågan Offert
AT 4595L2LP-15 Utan lättverk, Mjuktätning Viton 15 16 0,1 - 16 -20 - 180 10 Förfrågan Förfrågan Offert
AT 4595L4-15 Gastätt lättverk, Mjuktätning Viton 15 68 5 - 68 -20 - 180 10 Förfrågan Förfrågan Offert
AT 4595L4-20 Gastätt lättverk, Mjuktätning Viton 20 68 5 - 68 -20 - 180 10 Förfrågan Förfrågan Offert
AT 4595L4-3094-15 Gastätt lättverk, Mjuktätning Viton 15 68 5 - 68 -20 - 180 10 Förfrågan Förfrågan Offert
AT 4595L4-3104-15 Gastätt lättverk, Mjuktätning Viton 15 68 5 - 68 -20 - 180 10 Förfrågan Förfrågan Offert
AT 4595L4HP15 Gastätt lättverk, Mjuktätning Viton 15 180 68,01 - 180 -20 - 180 10 Förfrågan Förfrågan Offert
AT 4595L4HP20 Gastätt lättverk, Mjuktätning Viton 20 180 68,01 - 180 -20 - 180 10 Förfrågan Förfrågan Offert
AT 4595L4LP-15 Gastätt lättverk, Mjuktätning Viton 15 16 0,1 - 16 -20 - 180 10 Förfrågan Förfrågan Offert
AT 4595L4LP-20 Gastätt lättverk, Mjuktätning Viton 20 16 0,1 - 16 -20 - 180 10 Förfrågan Förfrågan Offert
AT 4595N2-15 Utan lättverk, Mjuktätning NBR 15 68 5 - 68 -25 - 110 10 Förfrågan Förfrågan Offert
AT 4595N4-15 Gastätt lättverk, Mjuktätning NBR 15 68 5 - 68 -25 - 110 10 Förfrågan Förfrågan Offert

Tillbehör

Leser

LESER Inspection Certificate 3.1

Enligt EN10204. Kvalitets- och inställningsintyg 3.1 enligt EN10204 (fabriksintyg)

Välj

Produktinformation

Användningsområde

Säkerhetsventil för tryckkärl och rörledningssystem för vätskor och luft/gaser. För låga kapaciteter, därför lämplig för t.ex termisk expansion. Stort tryck- och temperaturområde.

AMA-text

PSG.1 Säkerhetsventiler

Säkerhetsventil AT 4595, G ..., av rostfritt syrafast stål. Mjuktätande kägla med mjuktätning av … . Öppningstryck ... barg.

Kvalitetssäkring

PED 2014/68/EU, AFS 2016:1

Produkten är CE-märkt

Ventilen uppfyller kraven enligt ISO 4126, samt AFS 2016:1 (direktivet för tryckbärande anordningar) och 2014/EU/68 (Pressure Equipment Directive) enligt kategori IV, fluidgrupp 1 och 2.

Märkning på produkt: Fabrikat, AT-nummer, tillverkarens typnummer (4374), serienummer, DN, PN, CE-märke, material, öppningstryck, lyfthöjd, kapacitetskoefficienter, sätesdiameter samt pil visande flödesriktning.

Energi/miljödeklaration

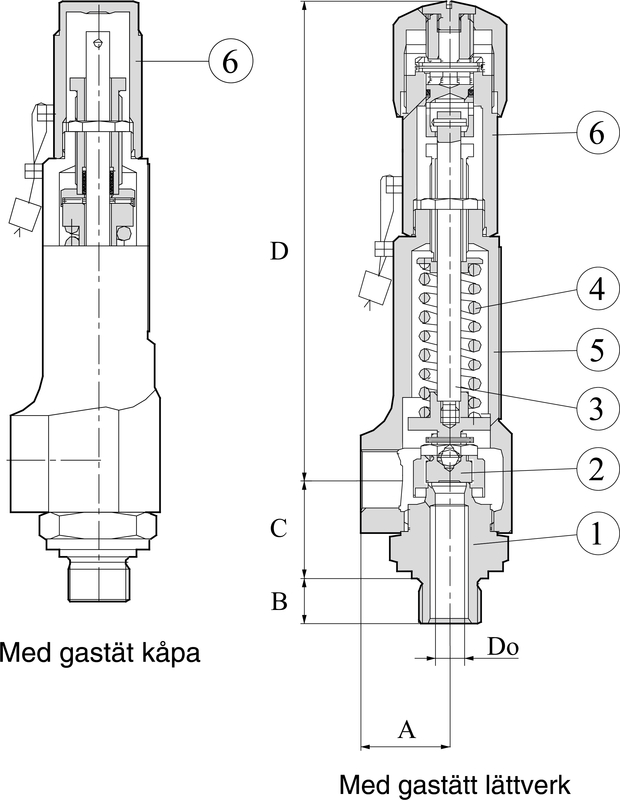

Detaljförteckning

PosKomponentMaterial
1Inloppsstuds med säteSyrafast stål AISI 316L (1.4404, CF3M)
2Kägla*Syrafast stål AISI 316L (1.4404, CF3M)
3SpindelSyrafast stål AISI 316L (1.4404, CF3M)
4FjäderRostfritt stål AISI 302 (1.4310)
5UtloppshusSyrafast stål AISI 316L (1.4404, CF3M)
6Kåpa/lättverkskåpaSyrafast stål AISI 316L (1.4404, CF3M)
7StällskruvRostfritt stål (1.4104)
8Bussning ställskruvPTFE (polytetrafluoreten)
9KulaSyrafast stål AISI 316 (1.4401)
10FjädertallrikRostfritt stål (1.4104)
För O-ringsmaterial se separat tabell.

Mjuktätning

BeteckningO-ringsmaterialTemperaturområde
DEPDM-45°C till +150°C
LViton-20°C till +180°C
CKalrez0°C till +220°C
KNeopren-40°C till +100°C
NNBR-10°C till +110°C

Mått och vikt

Dimensionsområde (DN): 15 - 20

DN 152015/HP20/HP
InloppG1/2 utv.G3/4 utv.G1/2 utv.G3/4 utv.
UtloppG1/2 inv.G1/2 inv.G1/2 inv.G1/2 inv.
Sätesdiameter10101010
A30373037
B14161416
C33333333
D (max)165165185185
Vikt1.21.21.41.4
Mått i mm, vikt i kg.

Funktion och konstruktion

Direktverkande fjäderbelastad säkerhetsventil med normal karaktäristik. Med lättverk för manuell provning eller med gastät kåpa. Ventilen har utvändig gängad anslutning på inloppet och invändig gänga på utloppet.

Andra anslutningar kan erbjudas vid behov (tex NPT-gängor eller andra storlekar).

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Syrafast stål AISI 316L (1.4404, CF3M)

Ingående material: Rostfritt stål

Ingående materialkod: Syrafast stål AISI 316L (1.4404, CF3M)

Temperatur (°C): -45 - 180

Tryckklass (PN): 68 - 180

Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011311 - Säkerhetsventil

BK04 kod: 21001 Ventiler

Öppningstryck

VariantÖppningstryck min/max bar(g)
LP0,1 - 16
Standard5 - 68
HP68 - 180

Nedblåsning och tryckstegring

MediaNedblåsningTryckstegring
Ånga/gasMax 10 % vid öppningstryck ≥ 3 bar(g)Max 10 % vid öppningstryck ≥ 1 bar(g)
Max 0,3 bar vid öppningstryck < 3 bar(g)Max 0,1 bar vid öppningstryck < 1 bar(g)
VätskaMax 20 % vid öppningstryck ≥ 3 bar(g)Max 10 % vid öppningstryck ≥ 1 bar(g)
Max 0,6 bar vid öppningstryck < 3 bar(g)Max 0,1 bar vid öppningstryck < 1 bar(g)
Vid krav på lägre nedblåsning kontakta Armatec.

Kapacitetskoefficienter

VariantÅnga/gas (KDG)Vätska (KF)
Standard och HP0.40.33
LP0.450.37

Kapacitet vatten

ÖppningstryckLP-versionStandard/HP-version
0.2899
0.51272
11722
22435
32983
43444
538513435
642193762
745574064
848714345
1054464857
1259665321
1464445747
1668896144
186517
206870
257681
308414
409715
5010862
6011899
7012852
8013740
10015362
15018814
18020610
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för vatten anges i kg/h vid 20 °C. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider.

Kapacitet mättad ånga

ÖppningstryckLP-version
0.222
0.529
142
266
389
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för ånga anges i kg/h. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider eller för överhettad ånga.

Kapacitet luft

ÖppningstryckLP-versionStandard/HP-version
0.225
0.539
155
287
3118
4148
5178158
6209185
7239212
8269239
10329293
12390346
14450400
16511454
18508
20561
25695
30830
401098
501367
601635
701904
802172
1002709
1504051
1804857
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för luft anges i Nm3/h (fri luft) vid 15°C och atm.tryck 1013 mbar(a). Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider.

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal

Möjlig montageposition notering: Säkerhetsventilen monteras normalt stående (lodrätt) med fjäderkåpan rakt uppåt. Kan också monteras liggande (vågrätt) med utloppsanslutningen nedåt.

Se separat bruksanvisning.
