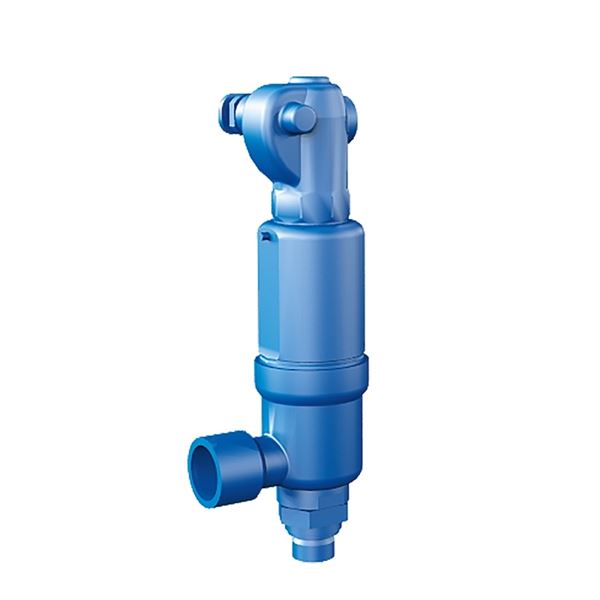

Säkerhetsventil AT 4585A

Dimensionsområde (DN)	15 - 32
Tryckklass (PN)	100 - 250
Huvudmaterial	Stål

Varianter

Artikelnummer	Utförande	DN	PN	Öppningstryck bar(g)	Temperatur (°C)	Sätesdiameter (mm)	Avs.datum	Bruttopris	Antal
AT 4585A-4-15/9	Gastätt lättverk, Metalltätning	15	250	1,5 - 250	-85 - 300	9	Förfrågan	Förfrågan	Offert
AT 4585A-4-20/9	Gastätt lättverk, Metalltätning	20	250	1,5 - 250	-85 - 300	9	Förfrågan	Förfrågan	Offert
AT 4585A-2-20/9	Utan lättverk, Metalltätning	20	250	1,5 - 250	-85 - 300	9	Förfrågan	Förfrågan	Offert
AT 4585A-2-20	Utan lättverk, Metalltätning	20	200	0,2 - 200	-85 - 300	13	Förfrågan	Förfrågan	Offert
AT 4585A-2-20NPT	Utan lättverk, Metalltätning	20	200	0,2 - 200	-85 - 300	13	Förfrågan	Förfrågan	Offert
AT 4585A-4-20	Gastätt lättverk, Metalltätning	20	200	0,2 - 200	-85 - 300	13	Förfrågan	Förfrågan	Offert
AT 4585A-V4-20	Gastätt lättverk, Metalltätning	20	40	3 - 40	-85 - 450	13	Förfrågan	Förfrågan	Offert
AT 4585A-2-25	Utan lättverk, Metalltätning	25	100	0,2 - 100	-85 - 300	17.5	Förfrågan	Förfrågan	Offert
AT 4585A-4-25	Gastätt lättverk, Metalltätning	25	100	0,2 - 100	-85 - 300	17.5	Förfrågan	Förfrågan	Offert
AT 4585A-2-32	Utan lättverk, Metalltätning	32	100	0,2 - 100	-85 - 300	17.5	Förfrågan	Förfrågan	Offert
AT 4585A-4-32	Gastätt lättverk, Metalltätning	32	100	0,2 - 100	-273 - 300	17.5	Förfrågan	Förfrågan	Offert

Tillbehör

LESER Inspection Certificate 3.1

Enligt EN10204. Kvalitets- och inställningsintyg 3.1 enligt EN10204 (fabriksintyg)

Välj

Produktinformation

Användningsområde

Säkerhetsventil för tryckkärl och rörledningssystem för vätskor, luft/gaser och ånga. Ej lämplig som överströmningsventil. För medelstora kapaciteter. Stort tryck- och temperaturområde.

AMA-text

Säkerhetsventil AT 4585A, G ..., höglyftande av stål. Öppningstryck ... barg.

Kvalitetssäkring

Ventilen uppfyller kraven enligt ISO 4126, samt AFS 2016:1 (direktivet för tryckbärande anordningar) och 2014/EU/68 (Pressure Equipment Directive) enligt kategori IV, fluidgrupp 1 och 2.

Märkning på produkt: Fabrikat, AT-nummer, tillverkarens typnummer (4592), serienummer, DN, PN, CE-märke, material, öppningstryck, lyfthöjd, kapacitetskoefficienter, sätesdiameter samt pil visande flödesriktning.

Energi/miljödeklaration

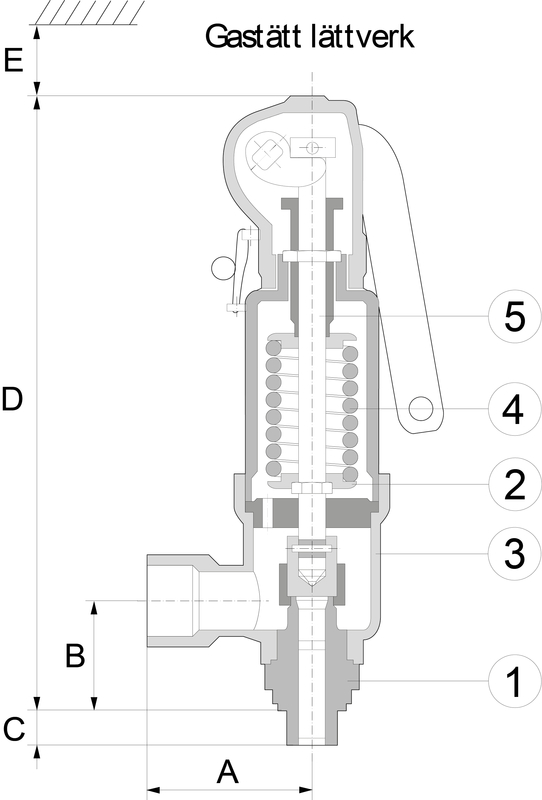

Detaljförteckning

Pos	Komponent	Material
1	Inloppsstuds med säte	Syrafast stål AISI 316L (1.4404, CF3M)
2	Fjädertallrikar	Stål 11SMnPb30 (1.0718)
3	Utloppshus	Stål GP240GH N (1.0619)
4	Fjäder	Stål
5	Spindel	Martensitiskt rostfritt stål (1.4021)
6	Kägla	Rostfritt stål (1.4122)
7	Styrskiva	Rostfritt stål (1.4122)
8	Fjäderkåpa	Stål GP240GH N (1.0619)
9	Kåpa/lättverk	Stål P250GH (1.0460)
10	Ställskruv	Rostfritt stål (1.4104)
11	Bussning ställskruv	PTFE (polytetrafluoreten)
12	Mottryckskompenserande veckbälg (vid beteckning -V)	Syrafast stål AISI 316Ti (1.4571)

Mått och vikt

Dimensionsområde (DN): 15 - 32

DN	15	20	25	32
Inlopp	G1/2 utv.	G3/4 utv.	G1 utv.	G11/4 utv.
Utlopp	G1 inv.	G1 inv.	G11/2 inv.	G11/2 inv.
Sätesdiameter	9	9/13	13/17,5	17.5
A	75	75	75	75
B	52	52	56	56
C	14	16	18	20
D (max)	282	282	283	283
D (max) med bälg	314	314	315	315
E	150	150	150	150
Vikt	3.1	3.1	3.9	3.9
Vikt med bälg	3.9	3.9	4.7	4.7
Mått i mm, vikt i kg.

Funktion och konstruktion

Direktverkande fjäderbelastad säkerhetsventil med höglyftande karaktäristik (normallyftande för vätskor). Med eller utan lättverk för manuell provning. Metalltätande kägla. Om möjligt bör mjuktätande kägla (se AT4586A) användas då den har en högre täthet och är lättare att renovera. För öppningstryck högre än 250 barg se AT4589A.

Tekniska data

Huvudmaterial: Stål

Huvudmaterialkod: Stål GP240GH N (1.0619)

Ingående material: Stål

Ingående materialkod: Stål GP240GH N (1.0619)

Temperatur (°C): -85 - 400

Tryckklass (PN): 100 - 250

Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011311 - Säkerhetsventil

BK04 kod: 21001 Ventiler

Produktens färg: RAL 5005 - Signalblå

Nedblåsning och tryckstegring

Media	Nedblåsning	Tryckstegring
Ånga/gas	Max 10 % vid öppningstryck ≥ 3 bar(g)	Max 5 % vid öppningstryck ≥ 1 bar(g)
	Max 0,3 bar vid öppningstryck < 3 bar(g)	Max 0,1 bar vid öppningstryck < 1 bar(g)
Vätska	Max 20 % vid öppningstryck ≥ 3 bar(g)	Max 10 % vid öppningstryck ≥ 1 bar(g)
	Max 0,6 bar vid öppningstryck < 3 bar(g)	Max 0,1 bar vid öppningstryck < 1 bar(g)
Vid krav på lägre nedblåsning kontakta Armatec.

Kapacitetskoefficienter

Sätesdiameter	Ånga/gas (KDG)	Vätska (KF)
Do 9 mm	0.83	0.61
Do 13 mm	0.81	0.53
Do 17,5 mm	0.79	0.52

Kapacitet vatten

Öppningstryck	Sätesdiameter 9 mm	Sätesdiameter 13 mm	Sätesdiameter 17,5 mm
0.2		2177	3871
0.5		3079	5475
1		4169	7413
2	3252	5896	10484
3	3983	7222	12840
4	4600	8339	14826
5	5143	9323	16576
6	5634	10213	18158
7	6085	11031	19613
8	6505	11793	20968
10	7273	13185	23443
12	7967	14444	25680
14	8606	15601	27738
16	9200	16678	29653
18	9758	17690	31452
20	10286	18647	33153
25	11500	20848	37066
30	12598	22838	40604
40	14547	26371	46886
50	16264	29483	52420
60	17816	32297	57423
70	19244	34885	62024
80	20572	37294	66306
100	23001	41696	74133
150	28170	51067
200	32528	58967
250	36368
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för vatten anges i kg/h vid 20 °C. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider.

Kapacitet luft

Öppningstryck	Sätesdiameter 9 mm	Sätesdiameter 13 mm	Sätesdiameter 17,5 mm
0.2		70	111
0.5		114	182
1		167	275
2	131	267	463
3	176	360	636
4	222	452	799
5	267	544	961
6	312	635	1123
7	357	727	1286
8	402	819	1448
10	492	1003	1773
12	583	1187	2098
14	673	1370	2423
16	763	1554	2747
18	853	1738	3072
20	944	1922	3397
25	1169	2381	4209
30	1395	2841	5021
40	1846	3759	6645
50	2297	4678	8269
60	2749	5597	9893
70	3200	6516	11516
80	3651	7435	13140
100	4554	9272	16388
150	6810	13866
200	9066	18460
250	11322
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för luft anges i Nm3/h (fri luft) vid 15°C och atm.tryck 1013 mbar(a). Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider.

Installation och underhåll

Möjlig montageposition: Vertikal

Möjlig montageposition notering: Säkerhetsventilen monteras lodrätt med fjäderkåpan rakt uppåt.

Se separat bruksanvisning.
