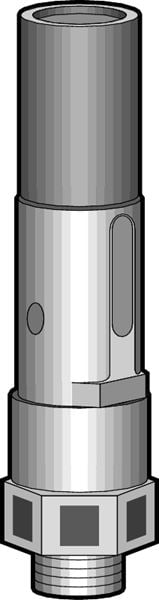

Säkerhetsventil AT 4698A40-15

Friblåsande säkerhetsventil (utan utloppsanslutning) av mässing. Mjuktätad (Viton) kägla. Inlopp G1/2-G2. Detta är en utgående modell, se AT 4698B för ersättare.

Tekniska specifikationer

Produktserie	Säkerhetsventil AT 4698A
DN	15
PN	30
Temperatur (°C)	-10 - 180
Huvudmaterial	Mässing

Varan har bedömning C- i SundaHus Miljödata
Varan har bedömning Undviks i Byggvarubedömning

Artikelinformation
Nedladdningsbart
Varianter

Artikelinformation

Säkerhetsventil av rödmetall
G1/2 PN30 öppn.tryck:

Ursprungsland: SE Sverige

Tullstatnr: 84814010

Energi/miljödeklaration

Omfattas av anmälningsplikt enligt REACH

Reach datum: 2023-06-14

Mått och vikt

Nettovikt (kg): 0.385

Bruttovikt (kg): 0.385

DN: 15

Mått A (mm): 138

Mått B (mm): 12

Sätesdiameter (mm): 10

Tekniska data

Antal anslutningar: 1

Ansl. 1: Utvändig gänga ISO 228-1 (G, BSPP)

Ansl. 1 - spec.: 1/2

PN: 30

Temperatur (°C): -10 - 180

Utförande typ: Ventiler

Utförande: Friblåsande

Max designtryck bar(g): 30

Nedblåsningstryck: Säkerhetsventilen är helt stängd vid ett tryck som med max 10 % understiger öppningstrycket.

Öppningstryck bar(g): 12.81 - 16.2

Media: Luft

Fluidgrupp: category IV, Fluids group 2

Ventilkapacitet notering: Se kapacitetstabell i separat dokument.

Nedladdningsbart

Varianter

Artikelnummer	Avs.datum
AT 4698A35-15	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B15 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B15 Viss avvikelse kan förekomma
AT 4698A36-15	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B15 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B15 Viss avvikelse kan förekomma
AT 4698A37-15	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B15 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B15 Viss avvikelse kan förekomma
AT 4698A38-15	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B15 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B15 Viss avvikelse kan förekomma
AT 4698A39-15	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B15 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B15 Viss avvikelse kan förekomma
AT 4698A40-15	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B15 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B15 Viss avvikelse kan förekomma
AT 4698A36-20	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B20 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B20 Viss avvikelse kan förekomma
AT 4698A37-20	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B20 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B20 Viss avvikelse kan förekomma
AT 4698A38-20	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B20 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B20 Viss avvikelse kan förekomma
AT 4698A39-20	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B20 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B20 Viss avvikelse kan förekomma
AT 4698A40-20	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B20 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B20 Viss avvikelse kan förekomma
AT 4698A36-25	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B25 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B25 Viss avvikelse kan förekomma
AT 4698A37-25	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B25 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B25 Viss avvikelse kan förekomma
AT 4698A38-25	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B25 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B25 Viss avvikelse kan förekomma
AT 4698A39-25	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B25 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B25 Viss avvikelse kan förekomma
AT 4698A40-25	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B25 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Säkerhetsventil AT 4698B25 Viss avvikelse kan förekomma
