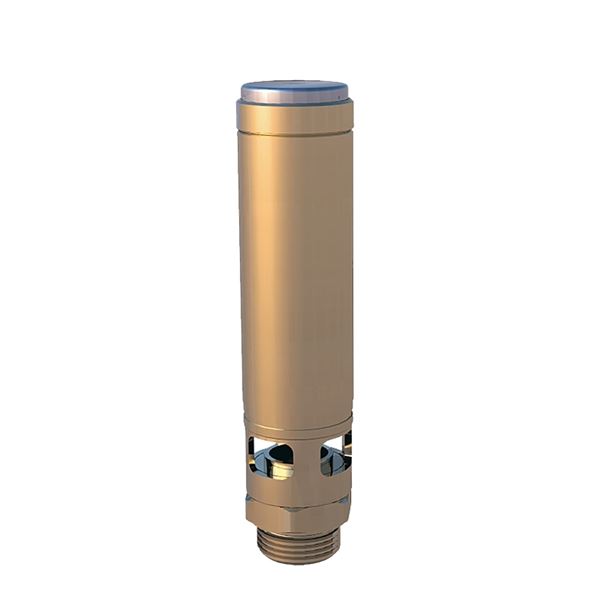

Friblåsande säkerhetsventil (utan utloppsanslutning) av mässing. Mjuktätad (Viton) kägla. Inlopp utvändig gänga G1/2-G2.
3 720 SEK
Leverans från lager
| Produktserie | Säkerhetsventil AT 4698B |
|---|---|
| DN | 15 |
| PN | 50 |
| Temperatur (°C) | -60 - 225 |
| Huvudmaterial | Mässing |
Säkerhetsventil med gänga
Friblåsande
Inlopp utvändig gänga G1/2
Ventilhus av mässing
Kägla med Vitontätning
Ursprungsland: DE Tyskland
Tullstatnr: 84814010
Förpackningsstorlek: 0
Förpackningsstorlek Sverige: 0
Förpackningsstorlek Norge: 0
SCIP nummer: 58e3e964-966c-401a-ad91-f6b9117e4bfd
Omfattas av anmälningsplikt enligt REACH
Reach datum: 2026-03-19
Reachnoteringar: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.
Nettovikt (kg): 0.6
Bruttovikt (kg): 0.6
DN: 15
Mått A (mm): 144
Mått B (mm): 12
Sätesdiameter (mm): 14
Antal anslutningar: 1
Ansl. 1: Utvändig gänga ISO 228-1 (G, BSPP)
Ansl. 1 - spec.: 1/2
PN: 50
Temperatur (°C): -60 - 225
Utförande typ: Ventiler
Utförande: Friblåsande
Nedblåsningstryck: Säkerhetsventilen är helt stängd vid ett tryck, som med max 10 % understiger öppningstrycket.
Öppningstryck bar(g): 0.2 - 50
Kapacitetskoeffecient ånga/gas: 0.76
Media: Luft
Fluidgrupp: category IV, Fluids group 2, category IV, Fluids group 1
Ventilkapacitet notering: Se kapacitetstabell i separat dokument.
| Artikelnummer | DN | PN | Öppningstryck bar(g) | Temperatur (°C) | Ventilkapacitet kW | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 4698B15 | 15 | 50 | 0,2 - 50 | -60 - 225 | 2026-04-27 | 3 720 SEK | ||
| AT 4698B20 | 20 | 50 | 0,2 - 50 | -60 - 225 | 2026-04-27 | 4 220 SEK | ||
| AT 4698B25 | 25 | 50 | 0,2 - 50 | -60 - 225 | 2026-04-27 | 4 950 SEK | ||
| AT 4698B32 | 32 | 50 | 0,2 - 50 | -20 - 200 | 2026-04-27 | 7 300 SEK | ||
| AT 4698B40 | 40 | 50 | 0,2 - 50 | -20 - 200 | 2026-04-27 | 8 700 SEK | ||
| AT 4698B50 | 50 | 30 | 0,2 - 30 | -20 - 200 | 2026-04-27 | 16 300 SEK | ||
| AT 4698B-10-15 | 15 | 50 | 10 | -20 - 200 | 2026-04-06 | 3 720 SEK | ||
| AT 4698B-8,5-25 | 25 | 50 | 8,5 | -20 - 200 | 2026-04-06 | 4 950 SEK | ||
| AT 4698B-10-25 | 25 | 50 | 10 | -20 - 200 | 2026-04-06 | 4 950 SEK |
Säkerhetsventil AT4698B Produktdatablad, äldre version (PDF-fil, 713 kB)
