4956886

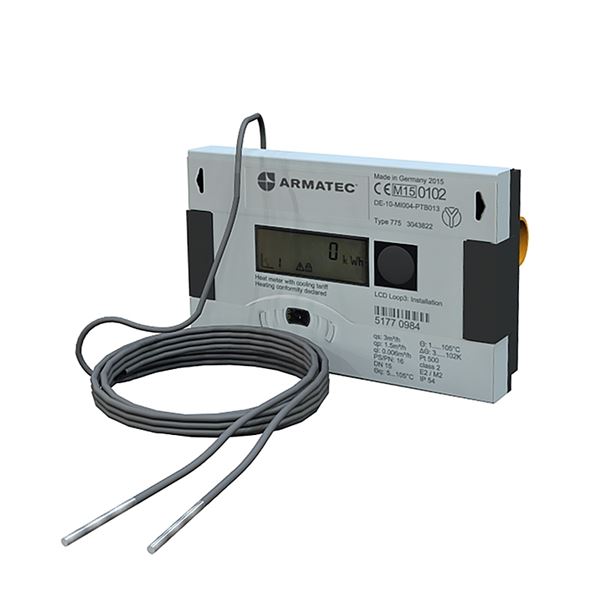

AnvÀnds för mÀtning av termisk energi i vÀrme eller kylsystem med vatten som fluid. Ej lÀmplig vid Glykolblandningar eller andra anti-icing tillsatser. Komplett med parade Pt500 temperaturgivare, integreringsverk med LCD-display och integrerad M-bus som fjÀrravlÀsningsmodul samt flödesmÀtare av ultraljudstyp. NÀtdrift 230VAC. GÀngad eller flÀnsad anslutning. MÀtaren uppfyller kraven enligt SS-EN1434.
19 800 SEK
Leverans från lager
| Produktserie | VÀrmemÀngdsmÀtare med integrerad M-bus AT 7500F |
|---|---|
| DN | 40 |
| PN | 16 |
| Temperatur (°C) | 5 - 105 |
| Huvudmaterial | MÀssing, GrÄjÀrn |
Temperaturgivare, parade Pt500 2m instick längd 45 mm.
2 460 SEK
Leverans från lager
Installationssats för AT 7500F DN40 Kartong innehåller: Passbit AT 7590AP40-300 (DN 40, 300 mm) DykrörâŠ
2 970 SEK
Leverans från lager
Analog modul 4-20mA till AT 7500F 1 modul per mätare, Upptar två kortplatser
6 300 SEK
Leverans från lager
Blyfri vattenmätarkoppling DN 40 2st för mätare, varm/kall inkl. fiberpackning
1 140 SEK
Leverans från lager
M-Buskort till AT 7500F M-Bus enligt EN 13757-3
1 140 SEK
Leverans från lager
EnergimÀtare typ ultraljud DN40 Qp 10 230V
KompaktvÀrmemÀtare typ ultraljud
Qp 10 DN 40, PN 16
2st temp.givare Pt500, lÀngd 45 mm
BygglÀngd 300mm, GÀngad anslutning
InnehÄller elektronisk styrprodukt
Med integrerad m-bus samt flexibel installation
Ursprungsland: DE Tyskland
Tullstatnr: 84819000
Omfattas av anmÀlningsplikt enligt REACH
Nettovikt (kg): 3.1
Bruttovikt (kg): 3.5
DN: 40
MĂ„tt A (mm): 300
MĂ„tt B (mm): 150
MĂ„tt C (mm): 440
MĂ„tt D (mm): 33
MĂ„tt E (mm): 94
MĂ„tt F (mm): 54
MĂ„tt G (mm): 100
KabellÀngd (m): 3
Antal anslutningar: 2
Ansl. 1: UtvÀndig gÀnga ISO 228-1 (G, BSPP)
Ansl. 1 - spec.: 2
Ansl. 2: UtvÀndig gÀnga ISO 228-1 (G, BSPP)
Ansl. 2 - spec.: 2
PN: 16
Temperatur (°C): 5 - 105
Omgivningstemperatur (°C): 5 - 55
Förvaringstemperatur (°C): -25 - 70
Utförande typ: MÀtare
Utförande: GÀnga
Media: Kallvatten, Tappvarmvatten, Tappvatten
Noggranhet produkt: meters
Noggranhet: Klass 2 enligt SS-EN 1434-1:2015+A1:2019
Nominellt flöde qp (m3/h): 10
Max flöde qs (m3/h): 20
Min flöde qi (m3/h): 0.04
Startflöde (l/h): 20
Ăverlastflöde (m3/h): 24
Tryckfall vid qp (mbar): 140
Dynamiskt mÀtomrÄde (qp/qi): 250:1
MatningsspÀnning: 230VAC
Anslutningsmöjlighet: Analog, LON, M-Bus, Modbus, Puls
Styrsignal: PT500
Display
Information om display: LCD-display för visning av ackumulerad energi- och volym.
För rör i dim (kan behövas konas ner): 40 -
Produktdatablad (PDF-fil, 621 kB)
Snabbmanual (PDF-fil, 892 kB)
7500F_IBVD_1.pdf.pdf (PDF-fil, 2,1 MB)
Bruksanvisning (PDF-fil, 1 MB)
Felkoder (PDF-fil, 67 kB)
Installationsmanual Modbus RTU (PDF-fil, 2,5 MB)
M-busprotokoll (PDF-fil, 196 kB)
Gränssnitt (XLSX-fil, 11 kB)
Försäkran om överensstämmelse (CE) (PDF-fil, 447 kB)
Försäkran om överensstämmelse DE (CE) (PDF-fil, 288 kB)
| Artikelnummer | Utförande | DN | Nominellt flöde qp (m3/h) | Mått A (mm) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 7500FG15-1,5M | Gänga | 15 | 1,5 | 110 | 2025-07-22 | 8 500 SEK | |
| AT 7500FG20-2,5-130M | Gänga | 20 | 2,5 | 130 | 2025-07-22 | 9 200 SEK | |
| AT 7500FG25-6M | Gänga | 25 | 6 | 260 | 2025-07-22 | 16 500 SEK | |
| AT 7500FG40-10M | Gänga | 40 | 10 | 300 | 2025-07-22 | 19 800 SEK | |
| AT 7500F20-2,5M | Fläns | 20 | 2,5 | 190 | 2025-07-22 | 11 800 SEK | |
| AT 7500F25-6M | Fläns | 25 | 6 | 260 | 2025-07-22 | 19 300 SEK | |
| AT 7500F40-10M | Fläns | 40 | 10 | 300 | 2025-07-22 | 24 300 SEK | |
| AT 7500F50-15M | Fläns | 50 | 15 | 270 | 2025-07-22 | 27 800 SEK | |
| AT 7500F65-25M | Fläns | 65 | 25 | 300 | 2025-07-22 | 33 800 SEK | |
| AT 7500F80-40M | Fläns | 80 | 40 | 300 | 2025-07-22 | 35 200 SEK | |
| AT 7500F100-60M | Fläns | 100 | 60 | 360 | 2025-07-22 | 38 400 SEK |
