4956884

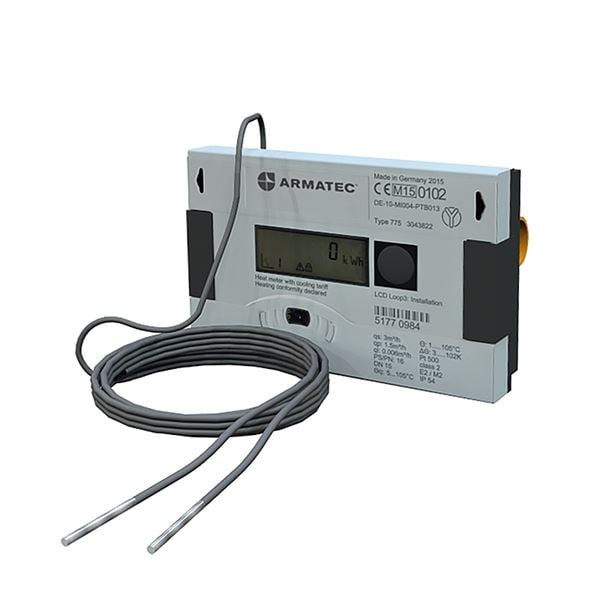

Används för mätning av termisk energi i värme eller kylsystem med vatten som fluid. Ej lämplig vid Glykolblandningar eller andra anti-icing tillsatser. Komplett med parade Pt500 temperaturgivare, integreringsverk med LCD-display och integrerad M-bus som fjärravläsningsmodul samt flödesmätare av ultraljudstyp. Nätdrift 230VAC. Gängad eller flänsad anslutning. Mätaren uppfyller kraven enligt SS-EN1434.
| Produktserie | Värmemängdsmätare med integrerad M-bus AT 7500F |
|---|---|
| DN | 20 |
| PN | 16 |
| Temperatur (°C) | 5 - 105 |
| Huvudmaterial | Mässing, Gråjärn |
Installationssats för energimätning DN20 45 mm. dykrör, 130 mm. passbit, 2 st. kopplingar Används…
Blyfri vattenmätarkoppling DN 20 2st för mätare, varm/kall inkl. fiberpackning
Energimätare typ ultraljud DN20 Qp 2,5 230V
Kompaktvärmemätare typ ultraljud
Qp 2,5 DN 20, PN 16
2st temp.givare Pt500, längd 45 mm
Bygglängd 130mm, Gängad anslutning
Innehåller elektronisk styrprodukt
Med integrerad m-bus samt flexibel installation
RSK förpackningstyp: BX Låda
Ursprungsland: DE Tyskland
Tullstatnr: 84819000
Förpackningsstorlek: 0
Förpackningsstorlek Sverige: 0
Förpackningsstorlek Finland: 0
Förpackningsstorlek Norge: 0
SVHC Ämne: 7439-92-1
Omfattas av anmälningsplikt enligt REACH
Reach datum: 2026-06-12
CO2 ATSE (A1-A3: 5.7035
CO2 ATNO: 0
Nettovikt (kg): 0.85
Bruttovikt (kg): 1.05
DN: 20
Mått A (mm): 130
Mått B (mm): 150
Mått C (mm): 230
Mått D (mm): 18
Mått E (mm): 84
Mått F (mm): 54
Mått G (mm): 100
Kabellängd (m): 1.5
Antal anslutningar: 2
Ansl. 1: Utvändig gänga ISO 228-1 (G, BSPP)
Ansl. 1 - spec.: 1
Ansl. 2: Utvändig gänga ISO 228-1 (G, BSPP)
Ansl. 2 - spec.: 1
PN: 16
Temperatur (°C): 5 - 105
Omgivningstemperatur (°C): 5 - 55
Förvaringstemperatur (°C): -25 - 70
Utförande typ: Mätare
Utförande: Gänga
Media: Kallvatten, Tappvarmvatten, Tappvatten
Noggranhet produkt: meters
Noggranhet: Klass 2 enligt SS-EN 1434-1:2015+A1:2019
Nominellt flöde qp (m3/h): 2.5
Max flöde qs (m3/h): 5
Min flöde qi (m3/h): 0.01
Startflöde (l/h): 4
Överlastflöde (m3/h): 6.7
Tryckfall vid qp (mbar): 100
Dynamiskt mätområde (qp/qi): 250:1
Matningsspänning: 230VAC
Anslutningsmöjlighet: Analog, LON, M-Bus, Modbus, Puls
Display
Information om display: LCD-display för visning av ackumulerad energi- och volym.
För rör i dim (kan behövas konas ner): 20 -
Produktdatablad (PDF-fil, 507 kB)
Snabbmanual (PDF-fil, 892 kB)
7500F_IBVD_1.pdf.pdf (PDF-fil, 2,1 MB)
Bruksanvisning (PDF-fil, 1 MB)
Felkoder (PDF-fil, 67 kB)
Installationsmanual Modbus RTU (PDF-fil, 2,5 MB)
M-busprotokoll (PDF-fil, 196 kB)
Installationsmanual (PDF-fil, 2 MB)
Gränssnitt (XLSX-fil, 10 kB)
Försäkran om överensstämmelse (CE) (PDF-fil, 447 kB)
Försäkran om överensstämmelse DE (CE) (PDF-fil, 288 kB)
EPD för AT 7500F DN 15 (PDF-fil, 1,9 MB)
EPD för 7500F DN20 (PDF-fil, 2,1 MB)
EPD för 7500F DN25 (PDF-fil, 1,9 MB)
EPD för 7500F DN40 (PDF-fil, 2 MB)
| Artikelnummer | Utförande | DN | Nominellt flöde qp (m3/h) | Mått A (mm) |
|---|---|---|---|---|
| AT 7500FG15-1,5M | Gänga | 15 | 1,5 | 110 |
| AT 7500FG20-2,5-130M | Gänga | 20 | 2,5 | 130 |
| AT 7500FG25-6M | Gänga | 25 | 6 | 260 |
| AT 7500FG40-10M | Gänga | 40 | 10 | 300 |
| AT 7500F20-2,5M | Fläns | 20 | 2,5 | 190 |
| AT 7500F25-6M | Fläns | 25 | 6 | 260 |
| AT 7500F40-10M | Fläns | 40 | 10 | 300 |
| AT 7500F50-15M | Fläns | 50 | 15 | 270 |
| AT 7500F65-25M | Fläns | 65 | 25 | 300 |
| AT 7500F80-40M | Fläns | 80 | 40 | 300 |
| AT 7500F100-60M | Fläns | 100 | 60 | 360 |
