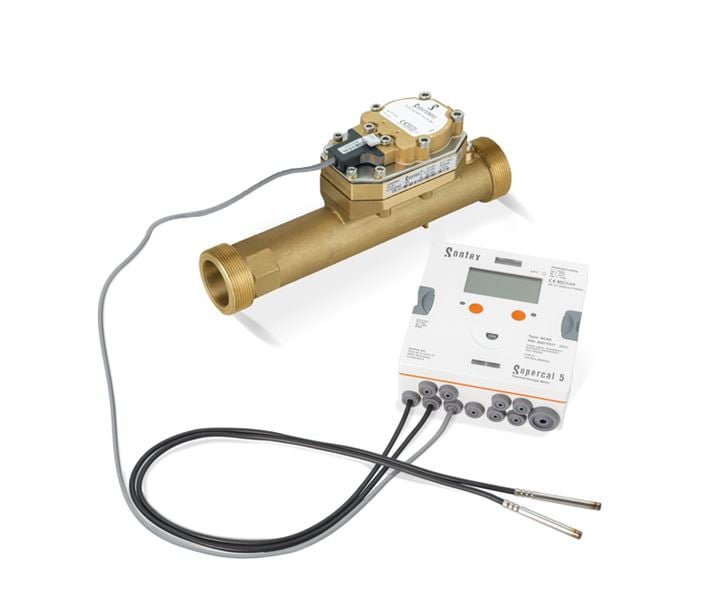

Värmemängdsmätare AT 7505A-G20-2,5

Energimätare Gängad DN20 Qp 2,5 230V
Kyl- och värmemängdsmätare
Qp 2,5 DN 20, PN 16,
Media och % måste anges vid beställning
Media: , Koncentration (%):
Om mätaren konfigureras för ett annat medium-
än vatten, kan den inte returneras.
I-verk med integrerad M-bus och puls.
2st temp.givare Pt500 34 mm, 2st Dykrör,
Bygglängd 190mm, Gängad anslutning,
Innehåller elektronisk styrprodukt

Ursprungsland: CH Schweiz

Tullstatnr: 84819000

Mått och vikt

Nettovikt (kg): 3.2

Bruttovikt (kg): 3.2

DN: 20

Mått A (mm): 190

Mått B (mm): 79

Mått C (mm): 12.7

Tekniska data

Antal anslutningar: 2

Ansl. 1: Utvändig gänga ISO 228-1 (G, BSPP)

Ansl. 1 - spec.: 1

Ansl. 2: Utvändig gänga ISO 228-1 (G, BSPP)

Ansl. 2 - spec.: 1

PN: 16

Temperatur (°C): -20 - 130

Omgivningstemperatur (°C): 5 - 55

Förvaringstemperatur (°C): -20 - 70

Utförande typ: Mätare

Utförande: Gänga

Media: Kallvatten, Kylvatten, Etylenglykol, Glykol, Hetvatten, Propylenglykol, Vatten eller upp till 50% glykolblandning

Nominellt flöde qp (m3/h): 2.5

Max flöde qs (m3/h): 5

Min flöde qi (m3/h): 0.025

Tryckfall vid qp (mbar): 250

Dynamiskt mätområde (qp/qi): 100

Matningsspänning: 230VAC

Anslutningsmöjlighet: Analog, LON, M-Bus, Modbus, Puls

Installation och underhåll

För rör i dim (kan behövas konas ner): 20 -
