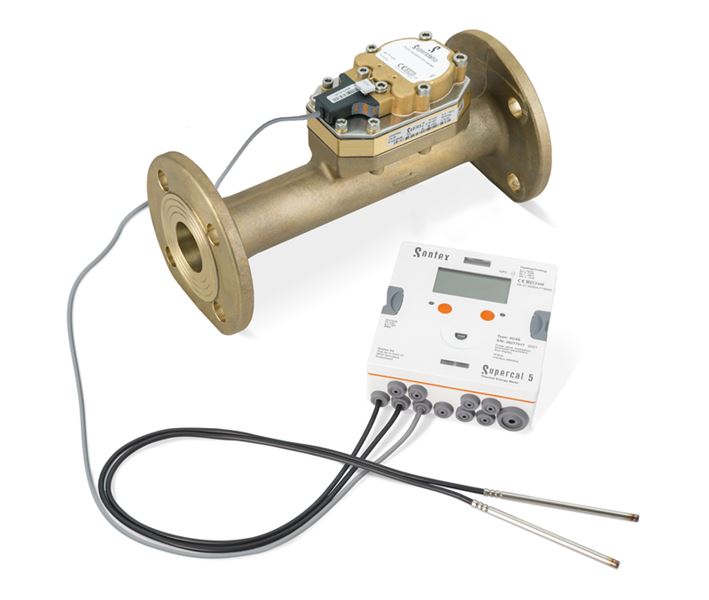

Används lämpligen i Glykolblandningar eller andra anti-icing tillsatser för mätning av termisk energi i värme eller kylsystem. Komplett med parade Pt500 temperaturgivare, integreringsverk med LCD-display och integrerad M-bus & puls, flödesmätare av statisk mätprincip samt 2 st dykrör. Nätdrift 230VAC. Gängad eller flänsad anslutning.
20 800 SEK
Leverans från lager
| Produktserie | Värmemängdsmätare AT 7505A |
|---|---|
| DN | 25 |
| PN | 16 |
| Temperatur (°C) | -20 - 130 |
| Huvudmaterial | Mässing, Gråjärn |
Energimätare Flänsad DN25 Qp 6 230V, Övriga medier
Kyl- och värmemängdsmätare
Qp 6 DN 25, PN 16,
Medium och % måste anges vid beställning
Medium: , Koncentration (%):
Mätaren har konfigurerats och kan därav inte returneras
I-verk med integrerad M-bus och puls.
2st temp.givare Pt500 84 mm, 2st Dykrör,
Bygglängd 260mm, Flänsad anslutning,
Innehåller elektronisk styrprodukt
Ursprungsland: CH Schweiz
Tullstatnr: 84819000
Förpackningsstorlek: 0
Förpackningsstorlek Sverige: 0
Förpackningsstorlek Norge: 0
SVHC Ämne: 7439-92-1
Omfattas av anmälningsplikt enligt REACH
Reach datum: 2026-06-12
Nettovikt (kg): 5.4
Bruttovikt (kg): 5.6
DN: 25
Mått A (mm): 260
Mått B (mm): 134
Mått D (mm): 115
Mått E (mm): 85
Kabellängd (m): 3
Antal anslutningar: 2
Ansl. 1: Flänsad EN1092
Ansl. 2: Flänsad EN1092
PN: 16
Temperatur (°C): -20 - 130
Utförande typ: Mätare
Utförande: Övriga medier, Fläns
Media: Kallvatten, Kylvatten, Etylenglykol, Glykol, Hetvatten, Propylenglykol, Vatten eller upp till 50% glykolblandning
Max % Etanol mix: 50
Max % Glykol mix: 50
Nominellt flöde qp (m3/h): 6
Max flöde qs (m3/h): 12
Min flöde qi (m3/h): 0.06
Tryckfall vid qp (mbar): 160
Dynamiskt mätområde (qp/qi): 100
Matningsspänning: 230VAC
Anslutningsmöjlighet: Analog, M-Bus, Modbus, Puls
Värmemängdsmätare AT 7505A Produktdatablad (PDF-fil, 329 kB)
M-Bus specifikation (PDF-fil, 925 kB)
Installationsanvisning till nätmodul-batteri.pdf (PDF-fil, 187 kB)
Installationsguide.pdf (PDF-fil, 287 kB)
CE-intyg 7505A.pdf (PDF-fil, 529 kB)
AT 7505A iBVD (PDF-fil, 537 kB)
AT 7505A Bruksanvisning (PDF-fil, 3,9 MB)
AT 7505A Riktlinjer för montering (PDF-fil, 132 kB)
| Artikelnummer | Utförande | DN | Nominellt flöde qp (m3/h) | Mått A (mm) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 7505A-G15-1,5 | Vatten, Gänga | 15 | 1,5 | 110 | 2026-06-29 | 14 300 SEK | |
| AT 7505A-G15-1,5KM | Övriga medier, Gänga | 15 | 1,5 | 110 | 2026-07-01 | 14 300 SEK | |
| AT 7505A-G20-2,5 | Vatten, Gänga | 20 | 2,5 | 190 | 2026-06-29 | 17 200 SEK | |
| AT 7505A-G20-2,5KM | Övriga medier, Gänga | 20 | 2,5 | 190 | 2026-07-01 | 17 200 SEK | |
| AT 7505A-G25-6 | Vatten, Gänga | 25 | 6 | 260 | 2026-06-29 | 18 200 SEK | |
| AT 7505A-G25-6KM | Övriga medier, Gänga | 25 | 6 | 260 | 2026-07-01 | 18 200 SEK | |
| AT 7505A-G40-10 | Vatten, Gänga | 40 | 10 | 300 | 2026-06-29 | 20 000 SEK | |
| AT 7505A-G40-10KM | Övriga medier, Gänga | 40 | 10 | 300 | 2026-07-01 | 20 000 SEK | |
| AT 7505A-25-6 | Vatten, Fläns | 25 | 6 | 260 | 2026-06-29 | 20 800 SEK | |
| AT 7505A-25-6KM | Övriga medier, Fläns | 25 | 6 | 260 | 2026-07-01 | 20 800 SEK | |
| AT 7505A-40-10 | Vatten, Fläns | 40 | 10 | 300 | 2026-06-29 | 22 900 SEK | |
| AT 7505A-40-10KM | Övriga medier, Fläns | 40 | 10 | 300 | 2026-07-01 | 22 900 SEK | |
| AT 7505A-50-15 | Vatten, Fläns | 50 | 15 | 270 | 2026-06-29 | 20 800 SEK | |
| AT 7505A-50-15KM | Övriga medier, Fläns | 50 | 15 | 270 | 2026-07-01 | 20 800 SEK | |
| AT 7505A-65-25 | Vatten, Fläns | 65 | 25 | 300 | 2026-06-29 | 51 000 SEK | |
| AT 7505A-65-25KM | Övriga medier, Fläns | 65 | 25 | 300 | 2026-07-01 | 51 000 SEK | |
| AT 7505A-80-40 | Vatten, Fläns | 80 | 40 | 300 | 2026-06-29 | 54 800 SEK | |
| AT 7505A-80-40KM | Övriga medier, Fläns | 80 | 40 | 300 | 2026-06-30 | 54 800 SEK | |
| AT 7505A-100-60 | Vatten, Fläns | 100 | 60 | 360 | 2026-06-29 | 58 100 SEK | |
| AT 7505A-100-60KM | Övriga medier, Fläns | 100 | 60 | 360 | 2026-07-01 | 58 100 SEK | |
| AT 7505A-125-100 | Vatten, Fläns | 125 | 100 | 250 | 2026-06-29 | 62 500 SEK | |
| AT 7505A-125-100KM | Övriga medier, Fläns | 125 | 100 | 250 | 2026-07-01 | 62 500 SEK | |
| AT 7505A-150-150 | Vatten, Fläns | 150 | 150 | 300 | 2026-06-29 | 66 800 SEK | |
| AT 7505A-150-150KM | Övriga medier, Fläns | 150 | 150 | 300 | 2026-06-29 | 66 800 SEK |
