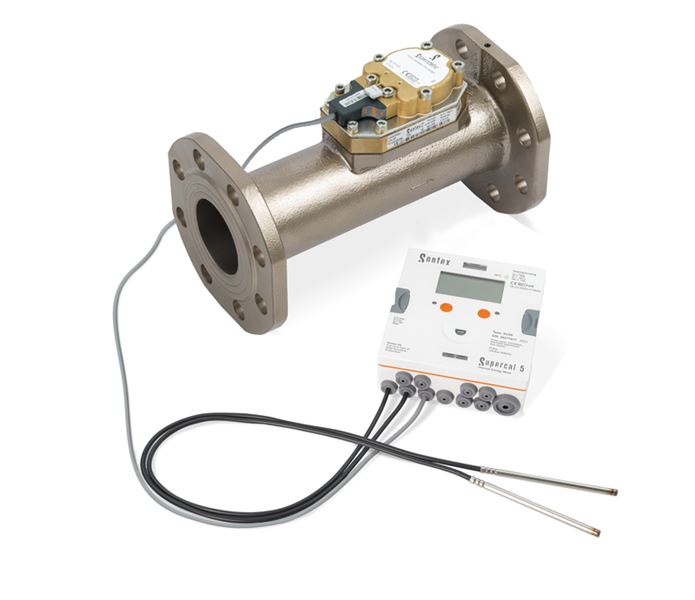

Värmemängdsmätare AT 7505A-100-60

Energimätare Flänsad DN100 Qp 60 230V, Vatten
Kyl- och värmemängdsmätare
Qp 60 DN 100, PN 16,
Media: Vatten
I-verk med integrerad M-bus och puls.
2st temp.givare 2m Pt500 134 mm, 2st Dykrör,
Bygglängd 360mm, Flänsad anslutning,
Epoxy lackad gjutjärn.
Innehåller elektronisk styrprodukt

RSK förpackningstyp: BX Låda

Ursprungsland: CH Schweiz

Tullstatnr: 84819000

Förpackningsstorlek: 0

Förpackningsstorlek Sverige: 0

Förpackningsstorlek Finland: 0

Förpackningsstorlek Norge: 0

Energi/miljödeklaration

SVHC Ämne: 7439-92-1

Omfattas av anmälningsplikt enligt REACH

Reach datum: 2026-06-12

Mått och vikt

Nettovikt (kg): 19

Bruttovikt (kg): 19.2

DN: 100

Mått A (mm): 360

Mått B (mm): 226

Mått D (mm): 220

Mått E (mm): 180

Kabellängd (m): 10

Tekniska data

Antal anslutningar: 2

Ansl. 1: Flänsad EN1092

Ansl. 2: Flänsad EN1092

PN: 16

Temperatur (°C): -20 - 130

Omgivningstemperatur (°C): 5 - 55

Förvaringstemperatur (°C): -20 - 70

Utförande typ: Mätare

Utförande: Vatten, Fläns

Media: Kallvatten, Kylvatten, Etylenglykol, Glykol, Tappvarmvatten, Hetvatten, Propylenglykol, Tappvatten, Vatten eller upp till 50% glykolblandning

Max % Etanol mix: 0

Max % Glykol mix: 0

Noggranhet produkt: meters

Noggranhet: Klass 2 enligt SS-EN 1434-1:2015+A1:2019

Nominellt flöde qp (m3/h): 60

Max flöde qs (m3/h): 120

Min flöde qi (m3/h): 1.2

Tryckfall vid qp (mbar): 100

Dynamiskt mätområde (qp/qi): 50

Matningsspänning: 230VAC

Anslutningsmöjlighet: Analog, LON, M-Bus, Modbus, Puls

Styrsignal: 1000liter/puls, 100liter/puls, 10liter/puls, 1liter/puls, 25liter/puls, 4-20mA, Modbus RTU, PT500

Batterilivslängd (år): 15

Installation och underhåll

För rör i dim (kan behövas konas ner): 100 -
