AnvÀnds lÀmpligen i Glykolblandningar eller andra anti-icing tillsatser för mÀtning av termisk energi i vÀrme eller kylsystem. Komplett med parade Pt500 temperaturgivare, integreringsverk med LCD-display och integrerad M-bus & puls, flödesmÀtare av statisk mÀtprincip samt 2 st dykrör. NÀtdrift 230VAC. GÀngad eller flÀnsad anslutning.
54 800 SEK
Leverans från lager
| Produktserie | VÀrmemÀngdsmÀtare AT 7505A |
|---|---|
| DN | 100 |
| PN | 16 |
| Temperatur (°C) | -20 - 130 |
| Huvudmaterial | MĂ€ssing, GrĂ„jĂ€rn, Rostfritt stĂ„l, Plaster, Ăvrigt |

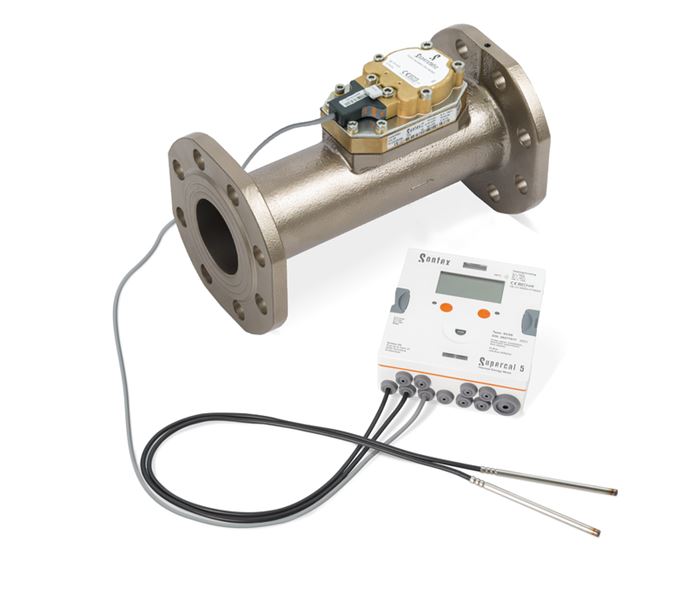

EnergimÀtare FlÀnsad DN100 Qp 60 230V konf. medium
Kyl- och vÀrmemÀngdsmÀtare
Qp 60 DN 100, PN 16,
Medium och % mÄste anges vid bestÀllning
Medium: , Koncentration (%):
MÀtaren har konfigurerats och kan dÀrav inte returneras
I-verk med integrerad M-bus och puls.
2st temp.givare 2m Pt500 134 mm, 2st Dykrör,
BygglÀngd 360mm, FlÀnsad anslutning,
Epoxy lackad gjutjÀrn.
InnehÄller elektronisk styrprodukt
Ursprungsland: CH Schweiz
Tullstatnr: 84819000
Förpackningsstorlek: 0
Nettovikt (kg): 19
Bruttovikt (kg): 19
DN: 100
MĂ„tt A (mm): 360
MĂ„tt B (mm): 226
MĂ„tt D (mm): 220
MĂ„tt E (mm): 180
KabellÀngd (m): 10
Antal anslutningar: 2
Ansl. 1: FlÀnsad EN1092
Ansl. 2: FlÀnsad EN1092
PN: 16
Temperatur (°C): -20 - 130
Utförande typ: MÀtare
Utförande: Ăvriga medier, FlĂ€ns
Media: Kallvatten, Kylvatten, Etylenglykol, Glykol, Hetvatten, Propylenglykol, Vatten eller upp till 50% glykolblandning
Nominellt flöde qp (m3/h): 60
Max flöde qs (m3/h): 120
Min flöde qi (m3/h): 1.2
Tryckfall vid qp (mbar): 100
Dynamiskt mÀtomrÄde (qp/qi): 50
MatningsspÀnning: 230VAC
Anslutningsmöjlighet: Analog, M-Bus, Modbus, Puls
Värmemängdsmätare AT 7505A Produktdatablad (PDF-fil, 369 kB)
M-Bus specifikation (PDF-fil, 925 kB)
Installationsanvisning till nätmodul-batteri.pdf (PDF-fil, 187 kB)
Installationsguide.pdf (PDF-fil, 287 kB)
CE-intyg 7505A.pdf (PDF-fil, 529 kB)
AT 7505A iBVD (PDF-fil, 537 kB)
AT 7505A Bruksanvisning (PDF-fil, 3,9 MB)
AT 7505A Riktlinjer för montering (PDF-fil, 132 kB)
| Artikelnummer | Utförande | DN | Nominellt flöde qp (m3/h) | Mått A (mm) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 7505A-G15-1,5 | Vatten, Gänga | 15 | 1,5 | 110 | 2025-11-11 | 13 500 SEK | |
| AT 7505A-G15-1,5KM | Övriga medier, Gänga | 15 | 1,5 | 110 | 2025-11-14 | 13 500 SEK | |
| AT 7505A-G20-2,5 | Vatten, Gänga | 20 | 2,5 | 190 | 2025-11-11 | 16 200 SEK | |
| AT 7505A-G20-2,5KM | Övriga medier, Gänga | 20 | 2,5 | 190 | 2025-11-14 | 16 200 SEK | |
| AT 7505A-G25-6 | Vatten, Gänga | 25 | 6 | 260 | 2025-11-11 | 17 200 SEK | |
| AT 7505A-G25-6KM | Övriga medier, Gänga | 25 | 6 | 260 | 2025-11-14 | 17 200 SEK | |
| AT 7505A-G40-10 | Vatten, Gänga | 40 | 10 | 300 | 2025-11-11 | 18 900 SEK | |
| AT 7505A-G40-10KM | Övriga medier, Gänga | 40 | 10 | 300 | 2025-11-14 | 18 900 SEK | |
| AT 7505A-25-6 | Vatten, Fläns | 25 | 6 | 260 | 2025-11-11 | 19 600 SEK | |
| AT 7505A-25-6KM | Övriga medier, Fläns | 25 | 6 | 260 | 2025-11-14 | 19 600 SEK | |
| AT 7505A-40-10 | Vatten, Fläns | 40 | 10 | 300 | 2025-11-11 | 21 600 SEK | |
| AT 7505A-40-10KM | Övriga medier, Fläns | 40 | 10 | 300 | 2025-11-14 | 21 600 SEK | |
| AT 7505A-50-15 | Vatten, Fläns | 50 | 15 | 270 | 2025-11-11 | 19 600 SEK | |
| AT 7505A-50-15KM | Övriga medier, Fläns | 50 | 15 | 270 | 2025-11-14 | 19 600 SEK | |
| AT 7505A-65-25 | Vatten, Fläns | 65 | 25 | 300 | 2025-11-11 | 48 100 SEK | |
| AT 7505A-65-25KM | Övriga medier, Fläns | 65 | 25 | 300 | 2025-11-14 | 48 100 SEK | |
| AT 7505A-80-40 | Vatten, Fläns | 80 | 40 | 300 | 2025-11-11 | 51 700 SEK | |
| AT 7505A-80-40KM | Övriga medier, Fläns | 80 | 40 | 300 | 2025-11-14 | 51 700 SEK | |
| AT 7505A-100-60 | Vatten, Fläns | 100 | 60 | 360 | 2025-11-11 | 54 800 SEK | |
| AT 7505A-100-60KM | Övriga medier, Fläns | 100 | 60 | 360 | 2025-11-14 | 54 800 SEK | |
| AT 7505A-125-100 | Vatten, Fläns | 125 | 100 | 250 | 2025-11-11 | 59 000 SEK | |
| AT 7505A-125-100KM | Övriga medier, Fläns | 125 | 100 | 250 | 2025-11-14 | 59 000 SEK | |
| AT 7505A-150-150 | Vatten, Fläns | 150 | 150 | 300 | 2025-11-11 | 63 000 SEK | |
| AT 7505A-150-150KM | Övriga medier, Fläns | 150 | 150 | 300 | 2025-11-14 | 63 000 SEK |
