Smutsfilter av stÄlrör med svetsÀndar. Silinsats av rostfritt stÄl. För mekanisk rening av vÀrme- och hetvatten, speciellt för fjÀrrvÀrme primÀrsida.
| DimensionsomrÄde (DN) | 25 - 200 |
|---|---|
| Tryckklass (PN) | 16 - 40 |

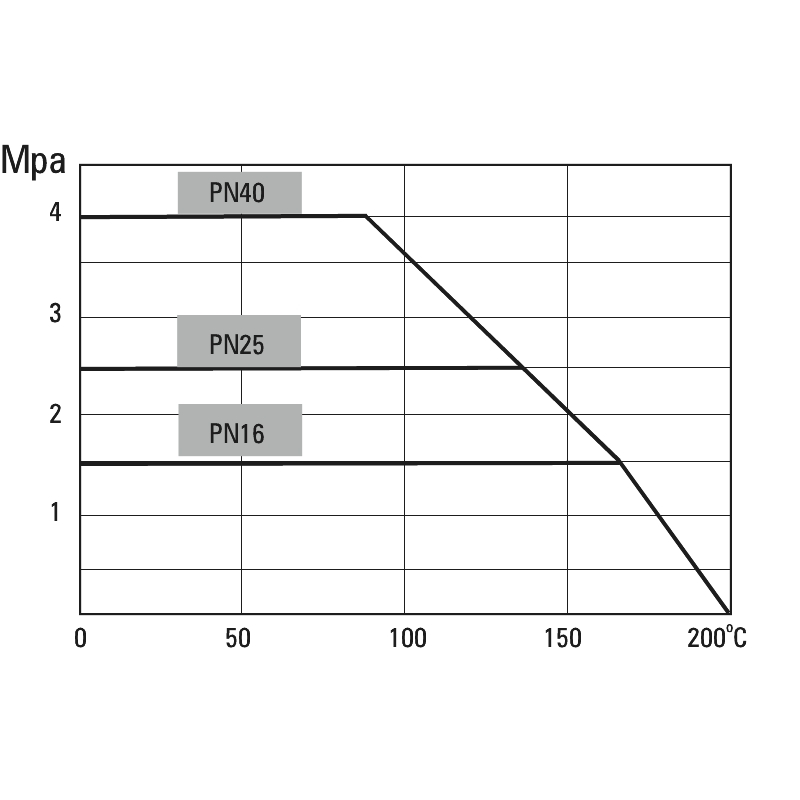

| Temperatur (°C) | 0 - 180 |
| Huvudmaterial | StÄl |
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Maskvidd (mm) | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 4048B25 | Standard | 25 | 40 | 0 - 180 | 0.6 | 2025-08-26 | 2 480 SEK | |
| AT 4048B32 | Standard | 32 | 40 | 0 - 180 | 0.6 | 2025-07-25 | 3 010 SEK | |
| AT 4048B40 | Standard | 40 | 40 | 0 - 180 | 0.6 | 2025-07-25 | 3 100 SEK | |
| AT 4048B50 | Standard | 50 | 40 | 0 - 180 | 1 | 2025-07-25 | 3 830 SEK | |
| AT 4048B65 | Standard | 65 | 25 | 0 - 180 | 1.2 | 2025-07-25 | 4 110 SEK | |
| AT 4048B80 | Standard | 80 | 25 | 0 - 180 | 1.2 | 2025-07-25 | 4 610 SEK | |
| AT 4048B100 | Standard | 100 | 25 | 0 - 180 | 1.2 | 2025-07-25 | 6 700 SEK | |
| AT 4048B125 | Standard | 125 | 16 | 0 - 180 | 1.2 | 2025-08-26 | 16 200 SEK | |
| AT 4048B150 | Standard | 150 | 16 | 0 - 180 | 1.2 | 2025-08-26 | 18 000 SEK | |
| AT 4048B200 | Standard | 200 | 16 | 0 - 180 | 1.2 | 2025-08-26 | 62 400 SEK |
Smutsfilter för vÀrme- och kylsystem, speciellt för fjÀrrvÀrme primÀr/sekundÀrsida.
PMB.211 Silfilter
Smutsfilter AT 4048B, DN... . Hus av stÄl, PN ..., med cylindriskt genomlopp och svetsÀndar. Maskvidd DN25-DN40 0,6 mm. Maskvidd DN50 1,0 mm. Maskvidd DN65-DN200 1,2 mm.
AFS 2023:5
AT 4048B uppfyller kraven i AFS 2016:1, direktiv för tryckbÀrande anordningar, enligt kategori I, fluidgrupp 2.
MÀrkning pÄ produkt: Smutsfiltret mÀrkes med DN, PN, fabrikat, filterhusets serienummer samt flödesriktningspil.
Reach datum: 2025-04-25

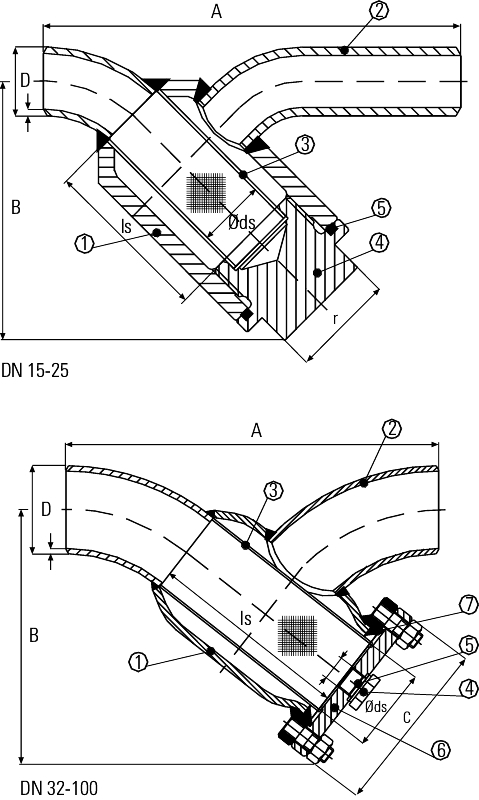

| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | StÄl P235GH (1.0345) |
| 2 | Anslutningar | StÄl P235TR1 (1.0254) |
| 3 | Filterinsats | Rostfritt stÄl AISI 304 (1.4301) |
| 4 | Renspropp (G1/2) | Koppar |
| 5 | FlÀns | StÄl |
| 6 | TĂ€tning | MVQ (silikongummi) |
DimensionsomrÄde (DN): 25 - 200
| DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 510 | 565 | 750 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 146 | 152 | 153 | 160 | 192 | 209 | 271 | 367 | 371 | 574 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | 33.7 | 42.4 | 48.3 | 60.3 | 76.1 | 88.9 | 114.3 | 139.7 | 168.3 | 219.1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dy filterinsats (Ăds) | 36 | 45 | 50 | 63 | 78 | 93 | 120 | 148 | 175 | 226 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H filterinsats (Is) | 119 | 119 | 119 | 124 | 164 | 172 | 221 | 307 | 293 | 449 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Maskvidd | 0.6 | 0.6 | 0.6 | 1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vikt | 2.9 | 3.2 | 3.2 | 3.5 | 6 | 7.5 | 11 | 42 | 45 | 75 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MĂ„tt i mm, vikt i kg. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

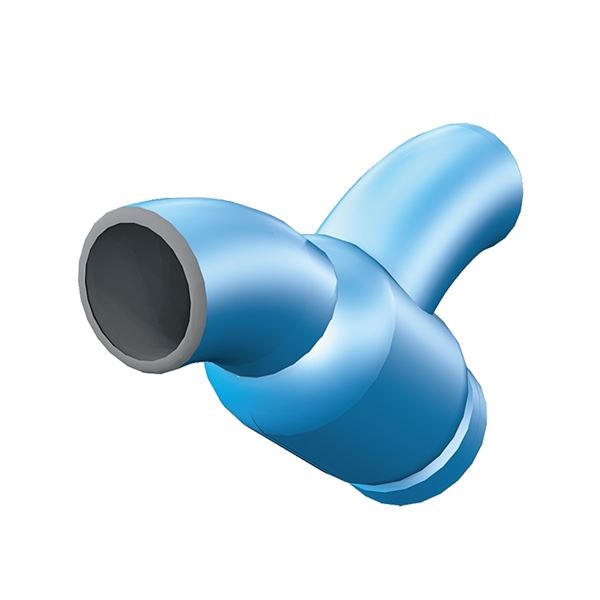

Y-format filterhus som ger goda flödesegenskaper. Helsvetsad konstruktion med fogberedning av anslutningar. Anslutningar enligt DIN 2559. BygglÀngd enligt DIN 3202-S7. Ytbehandling med epoxy vilket ger god korrosionbestÀndighet. Cylindrisk genomlopp.
Huvudmaterial: StÄl
Huvudmaterialkod: StÄl P235TR1 (1.0254), StÄl P235GH (1.0345)
IngÄende material: StÄl
IngÄende materialkod: StÄl P235TR1 (1.0254), StÄl P235GH (1.0345)
Temperatur (°C): 0 - 180
Tryckklass (PN): 16 - 40
Anslutning: ISO 1127, svetsÀnda
ETIM klassning: EC010151 - Smutsfilter
BK04 kod: 20704 Filter
Kommentar till fÀrg: BlÄ.
| DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|
| KVS | 22.6 | 32.7 | 37.6 | 99.5 | 133.1 | 160.1 | 458.9 | 740 | 1100 | 2000 |
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Smutsfiltret bör i första hand monteras i horisontell rörledning med rensproppen nedÄt, men kan Àven monteras i vertikal rörledning med nedÄtgÄende flöde.
AT 4048B har svetsÀndar enligt ISO-dimensioner. Smutsfiltret bör i första hand monteras i horisontell rörledning med rensproppen nedÄt, men kan Àven monteras i vertikal rörledning med nedÄtgÄende flöde. Kontrollera flödesriktningen. UtblÄsningsventil AT 3591S (kulventil i stÄl, svets/gÀnga) kan monteras istÀllet för rensproppen i smutsfiltrets lock.

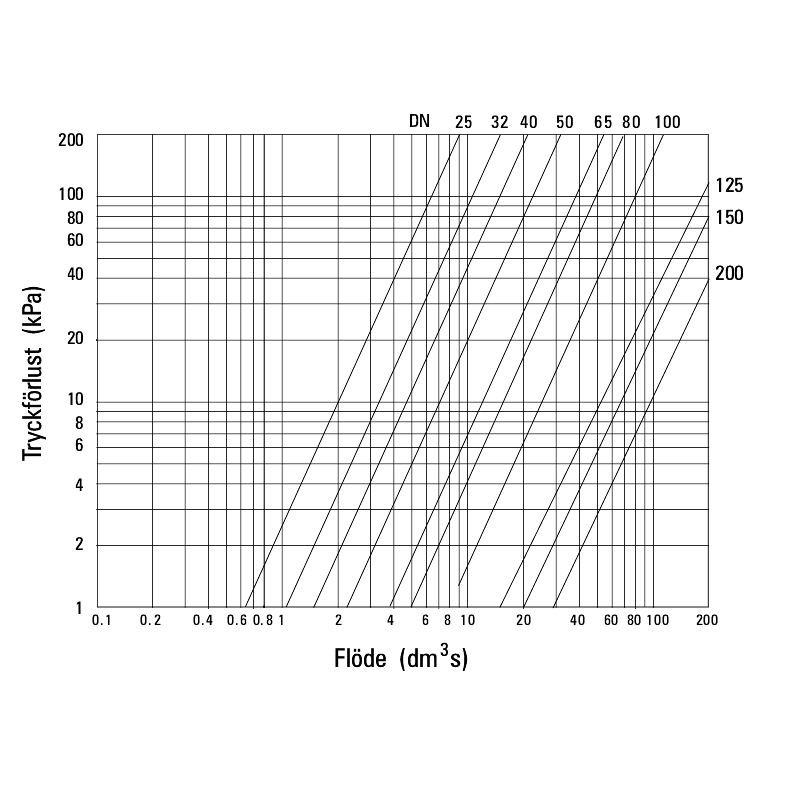

Kraftigt förhöjt tryckfall över smutsfiltret indikerar att filterinsatsen bör rengöras. För korrekt funktion bör filter rengöras en till tvÄ gÄnger per Är, eller oftare vid behov. Filterinsats finns som reservdel.
Smutsfilter AT 4048B Produktdatablad (PDF-fil, 521 kB)
