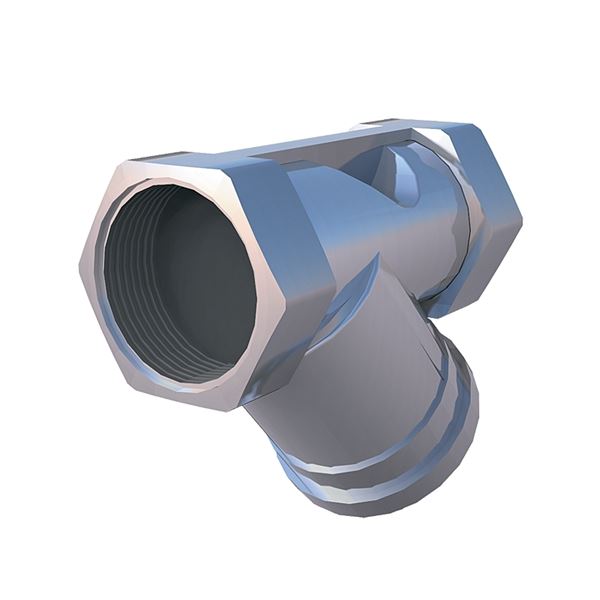

Smutsfilter AT 4009A

Smutsfilter av rostfritt stål med invändig gänga, PN 40. Silinsats av rostfritt stål, standardmaskvidd 1,0 mm. Separat silkorg med annan maskvidd kan beställas. För köldbärarsystem, syror och saltlösningar, lösningsmedel och alkoholer, petroleumprodukter.

Dimensionsområde (DN)	10 - 50
Tryckklass (PN)	40
Temperatur (°C)	-30 - 230
Huvudmaterial	Rostfritt stål

Varan har bedömning Accepteras i Byggvarubedömning

Varianter
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	Namn	DN	PN	Temperatur (°C)	Maskvidd (mm)	Avs.datum	Bruttopris	Antal
AT 4009A15	Smutsfilter AT	15	40	-30 - 240	1	2026-04-06 I lager	1 860 SEK	Antal
AT 4009A20	Smutsfilter AT	20	40	-30 - 240	1	2026-04-06 I lager	2 090 SEK	Antal
AT 4009A25	Smutsfilter AT	25	40	-30 - 240	1	2026-04-06 Färre än 10 i lager	2 590 SEK	Antal
AT 4009A32	Smutsfilter AT	32	40	-30 - 240	1	2026-04-06 I lager	2 900 SEK	Antal
AT 4009A40	Smutsfilter AT	40	40	-30 - 240	1	2026-04-06 I lager	3 170 SEK	Antal
AT 4009A50	Smutsfilter AT	50	40	-30 - 240	1	2026-04-06 I lager	6 500 SEK	Antal

Produktinformation

Användningsområde

Smutsfilter för köldbärarsystem, syror och saltlösningar, lösningsmedel och alkoholer, media enligt SSG 1650, petroleumprodukter.

AMA-text

PMB.211 Silfilter

Smutsfilter AT 4009A, G ..., hus av rostfritt stål, med invändig gänga, PN 40. Maskvidd 1,0 mm.

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Produkten är CE-märkt

PED 2014/68/EU, AFS 2016:1. Produkten är CE-märkt.

Märkning på produkt: Fabrikat, DN, PN (psi), material och flödespil.

Energi/miljödeklaration

Byggvarubedömning: Accepteras

BVB ID: 121494

Omfattas av anmälningsplikt enligt REACH: Nej

Reach datum: 2026-03-03

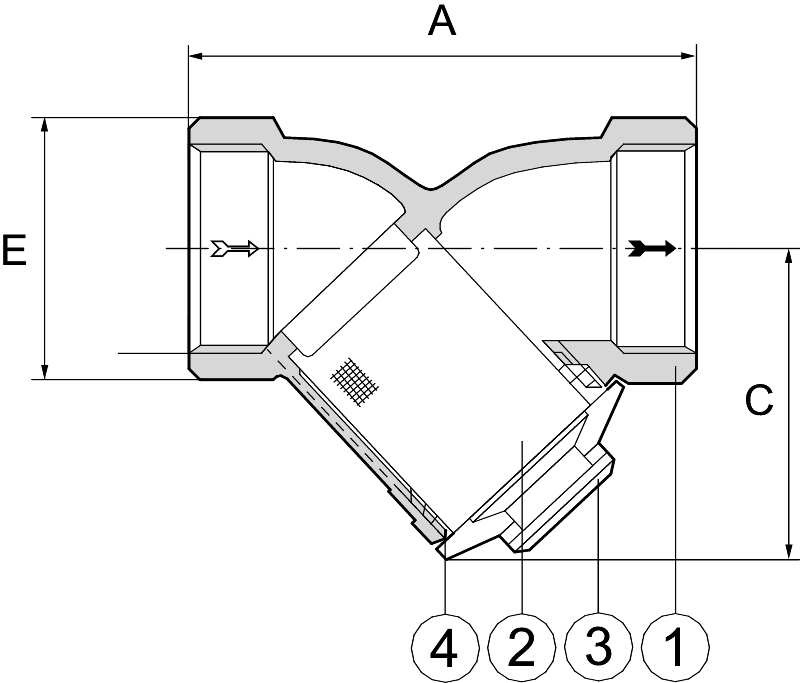

Detaljförteckning

Pos	Komponent	Material
1	Filterhus	Syrafast stål AISI 316 (1.4408, CF8M)
2	Filterinsats	Syrafast stål AISI 316 (1.4401)
3	Lockpackning	PTFE (polytetrafluoreten)
4	Lock	Syrafast stål AISI 316 (1.4408, CF8M)

Mått och vikt

Dimensionsområde (DN): 10 - 50

Mått

DN	15	20	25	32	40	50
A	65	80	90	105	120	140
B	40	45	55	65	70	85
Dy filterinsats	19	24.2	32.5	36	44	54
H filterinsats	29	39.5	48	52.5	63	75
Vikt	0.22	0.35	0.66	0.77	1.15	1.76
Mått i mm, vikt i kg.

Funktion och konstruktion

Fångar effektivt upp de fasta partiklar som är större än filterinsatsens maskvidd när mediat strömmar igenom den cylindriska insatsen.

Andra maskvidder finns på begäran.

Max tryck vid temperatur:
40 bar vid 100 ºC
38 bar vid 120 ºC
35 bar vid 150 ºC
30 bar vid 180 ºC
15 bar vid 210 ºC
5 bar vid 230 ºC

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Syrafast stål AISI 316 (1.4408, CF8M)

Ingående material: Rostfritt stål

Ingående materialkod: Syrafast stål AISI 316 (1.4408, CF8M)

Temperatur (°C): -30 - 230

Tryckklass (PN): 40

Anslutning: Invändig gänga ISO 7-1 (BSPT, Kr)

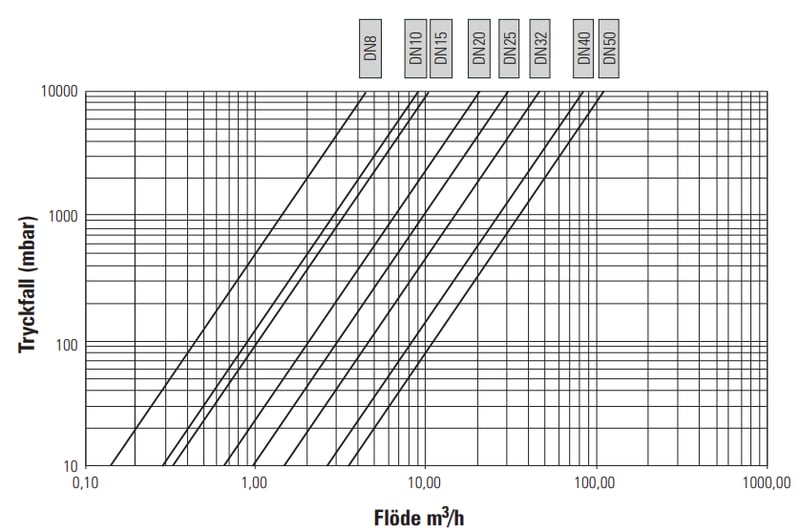

Tryckfallsdiagrammet gäller för ren filterinsats och standardmaskvidd 1,0 mm.

DN	15	20	25	32	40	50
KVS	3.3	6.6	9.7	14.9	26.6	35.4
Kvs-värdena gäller för ren filterinsats och standardmaskvidd 1,0 mm.

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Vertikalt montage endast möjligt vid nedåtgående flöde.

För bästa funktion och enklaste rengöring av filterinsatsen bör filtret monteras i horisontell rörledning med locket nedåt. Kontrollera flödesriktningen.
