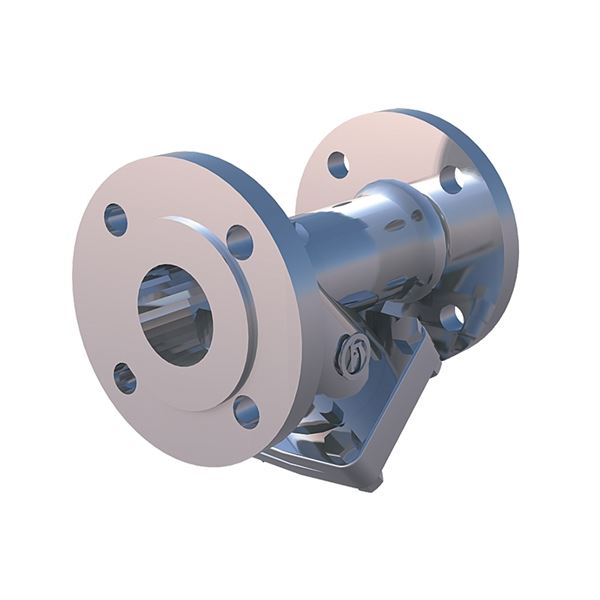

Smutsfilter AT 4046A

Smutsfilter av rostfritt syrafast stål med flänsar. Silinsats av rostfritt stål. För köldbärarsystem, havsvatten, aggressiva vätskor och gaser. Separat silkorg med annan maskvidd kan beställas.

Dimensionsområde (DN)	15 - 250
Tryckklass (PN)	16 - 40
Temperatur (°C)	-10 - 400
Huvudmaterial	Rostfritt stål

Varan har bedömning Accepteras i Byggvarubedömning

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	Utförande	DN	PN	Temperatur (°C)	Maskvidd (mm)	Avs.datum	Bruttopris	Antal
AT 4046A15 RSK 5063563	Standard	15	40	-10 - 400	0.6	2026-05-04 Beställningsvara	7 000 SEK	Antal
AT 4046A20 RSK 5063564	Standard	20	40	-10 - 400	0.6	2026-05-04 Beställningsvara	8 100 SEK	Antal
AT 4046A25 RSK 5063565	Standard	25	40	-10 - 400	0.8	2026-05-04 Beställningsvara	8 400 SEK	Antal
AT 4046A32 RSK 5063566	Standard	32	40	-10 - 400	0.8	2026-04-03 Färre än 10 i lager	11 100 SEK	Antal
AT 4046A40 RSK 5063567	Standard	40	40	-10 - 400	0.8	2026-04-03 Färre än 10 i lager	13 600 SEK	Antal
AT 4046A50 RSK 5063568	Standard	50	40	-10 - 400	0.8	2026-04-03 Färre än 10 i lager	16 600 SEK	Antal
AT 4046A65 RSK 5063569	Standard	65	16	-10 - 400	0.8	2026-04-03 Färre än 10 i lager	23 400 SEK	Antal
AT 4046A80 RSK 5063570	Standard	80	16	-10 - 400	1.2	2026-04-03 Färre än 10 i lager	28 500 SEK	Antal
AT 4046A100 RSK 5063571	Standard	100	16	-10 - 400	1.2	2026-04-03 Färre än 10 i lager	36 900 SEK	Antal
AT 4046A125 RSK 5063572	Standard	125	16	-10 - 400	1.2	2026-04-03 Färre än 10 i lager	48 800 SEK	Antal
AT 4046A150 RSK 5063573	Standard	150	16	-10 - 400	1.2	2026-04-03 Färre än 10 i lager	70 800 SEK	Antal
AT 4046A200 RSK 5063574	Standard	200	16	-10 - 400	1.2	2026-05-04 Tillfälligt slut	111 200 SEK	Antal
AT 4046A250	Standard	250	16	-10 - 400	1.2	2026-08-17 Beställningsvara	193 200 SEK	Antal

Produktinformation

Användningsområde

För mekanisk rening av köldbärarsystem, havsvatten, aggressiva vätskor och gaser.

AMA-text

PMB.211 Silfilter

Smutsfilter AT 4046A, DN.... Hus i rostfritt stål, PN ..., med flänsar. Maskvidd ....

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Produkten är CE-märkt

Ventilen uppfyller kraven i AFS 2016:1 (direktivet för tryckbärande anordningar) samt 2014/68/EU (Pressure Equipment Directive), enligt kategori III.

Märkning på produkt: Märkt med DN, PN, fabrikat samt pil, flödesriktning.

Energi/miljödeklaration

Byggvarubedömning: Accepteras

BVB ID: 46352

Omfattas av anmälningsplikt enligt REACH: Nej

Reach datum: 2026-03-03

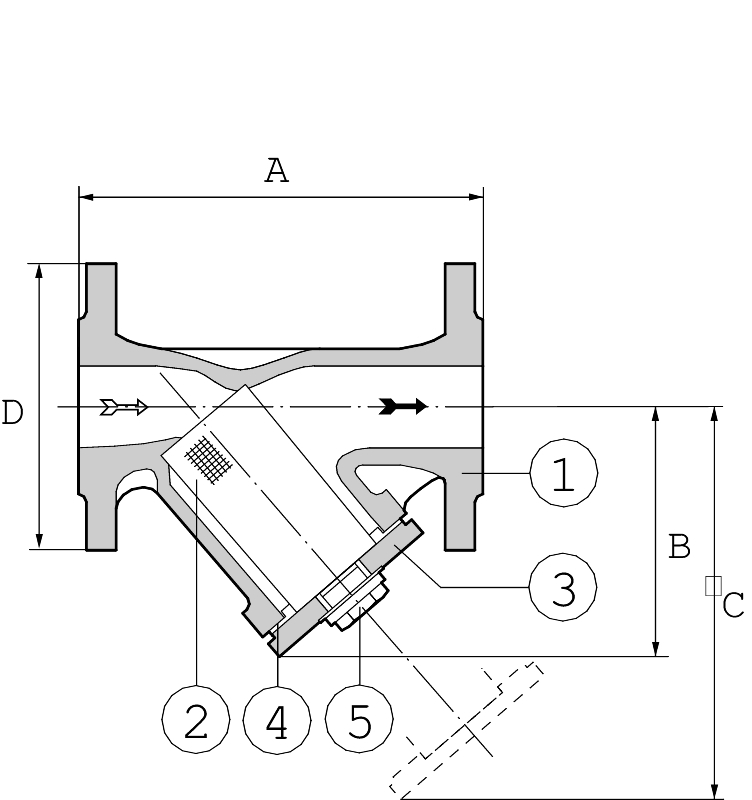

Detaljförteckning

Pos	Komponent	Material
1	Hus	Syrafast stål AISI 316 (1.4408, CF8M)
2	Filterinsats	Syrafast stål AISI 316 (1.4401)
3	Lock	Syrafast stål AISI 316 (1.4408, CF8M)
4	Lockpackning	Grafit/Rostfritt stål
5	Renspropp	Syrafast stål AISI 316 (1.4401)

Mått och vikt

Dimensionsområde (DN): 15 - 250

DN	15	20	25	32	40	50	65	80	100	125	150	200	250
A	130	150	160	180	200	230	290	310	350	400	480	600	730
B	75	80	90	110	125	140	180	200	230	260	330	430	505
C	89	110	115	135	170	190	260	275	320	365	460	600
D	95	105	115	140	150	165	185	200	220	250	285	340	405
Dy filterinsats	21	25	31	38	44	54	71	86	97	122	142	189
H filterinsats	46	57	62	71	92	105	140	155	167	192	261	318
Maskvidd	0.6	0.6	0.8	0.8	0.8	0.8	0.8	1.2	1.2	1.2	1.2	1.2	1.2
Vikt	2.5	4	4.5	6.5	8.5	11	15.5	21	30	41	61	109	175
Mått i mm, vikt i kg.

Funktion och konstruktion

Fångar effektivt upp de fasta partiklar som är större än filterinsatsens maskvidd när mediat strömmar igenom den cylindriska insatsen.

Standard maskvidder:
DN 15-20: 0,6 mm
DN 25-65: 0,8 mm
DN 80-250: 1,2 mm

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Syrafast stål AISI 316 (1.4408, CF8M)

Ingående material: Rostfritt stål, Övrigt

Ingående materialkod: Syrafast stål AISI 316 (1.4408, CF8M)

Temperatur (°C): -10 - 400

Tryckklass (PN): 16 - 40

Anslutning: Flänsad EN1092

ETIM klassning: EC010151 - Smutsfilter

BK04 kod: 20704 Filter

MagiCAD länk: https://redir.magicad.cloud/product/59b4fadf-dc08-4844-9112-55ae52f45553

Invändig gänganslutning G för renspropp enligt ISO 228-1

DN	15	20	25	32	40	50	65	80	100	125	150	200	250
Ansl 3 - spec.	3/8	3/8	3/8	3/8	1/2	1/2	1/2	1/2	3/4	3/4	3/4	3/4	3/4

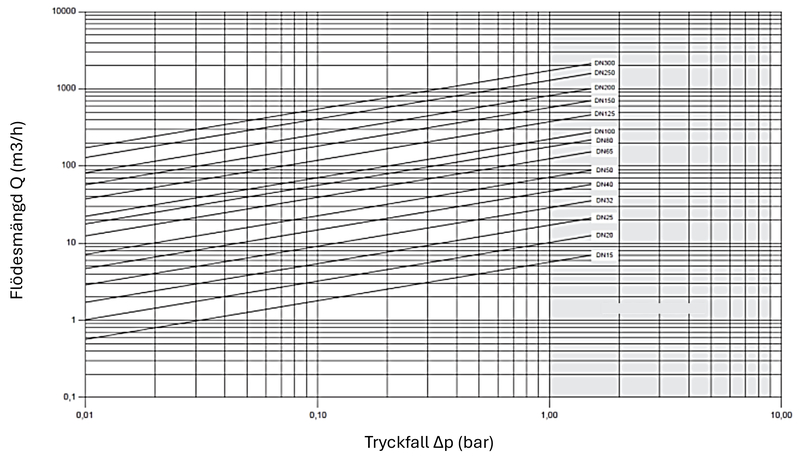

Kvs-tabell

DN	15	20	25	32	40	50	65	80	100	125	150	200	250
KVS	5.6	10.7	17.6	29.1	46.1	71.6	119.5	173.5	217.5	364.4	537	820	1260

Maxtryck (bar)

Temperatur	från -10°C till +100°C	150°C	200°C	250°C	300°C	350°C	400°C
PN16	16	14.5	13.4	12.7	11.2	11.4	10.9
PN40	40	36.3	33.7	31.8	29.7	28.5	27.4

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Vertikalt montage endast om flödet är nedåtgående.

För bästa funktion och enklaste rengöring av filterinsatsen bör filtret monteras i horisontell rörledning med locket nedåt. Kan även monteras vertikalt om flödet är nedåtgående. Notera flödesriktning.

Utblåsningsventil till exempel. AT 3535 kan monteras i stället för rensproppen för enklare renblåsning av filterinsatsen. Obs, gäller ej ånga.

Kraftigt förhöjt tryckfall över filtret indikerar att filterinsatsen bör rengöras. Som reservdel finns lösa filterinsatser och lockpackning.
