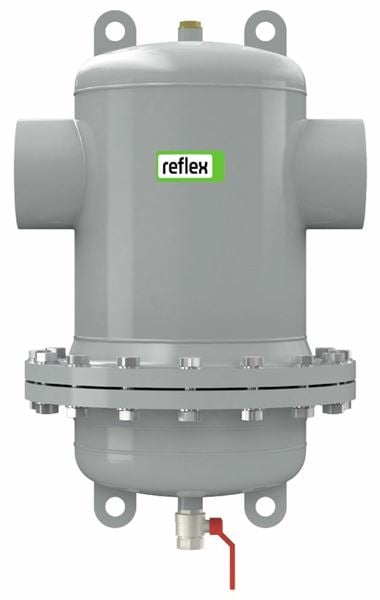

Partikelavskiljare AT 8040R

Dimensionsområde (DN)	50 - 300
Tryckklass (PN)	10
Temperatur (°C)	0 - 110
Huvudmaterial	Stål

Varianter

Artikelnummer	Utförande	DN	PN	Temperatur (°C)	Ansl. 1 - spec.	Ansl. 2 - spec.	Avs.datum	Bruttopris	Antal
AT 8040R50	Partikelavskiljning	50	10	0 - 110	DN50-Dy 60,3mm	DN50-Dy 60,3mm	2025-07-15 Beställningsvara	36 600 SEK	Antal
AT 8040R65	Partikelavskiljning	65	10	0 - 110	DN65-Dy 76,1mm	DN65-Dy 76,1mm	2025-07-15 Beställningsvara	37 400 SEK	Antal
AT 8040R80	Partikelavskiljning	80	10	0 - 110	DN80-Dy 88,9mm	DN80-Dy 88,9mm	2025-07-15 Beställningsvara	50 800 SEK	Antal
AT 8040R100	Partikelavskiljning	100	10	0 - 110	DN100-Dy 114,3mm	DN100-Dy 114,3mm	2025-07-15 Beställningsvara	52 600 SEK	Antal
AT 8040R125	Partikelavskiljning	125	10	0 - 110	DN125-Dy 139,7mm	DN125-Dy 139,7mm	2025-07-15 Beställningsvara	107 000 SEK	Antal
AT 8040R150	Partikelavskiljning	150	10	0 - 110	DN150-Dy 168,3mm	DN150-Dy 168,3mm	2025-07-15 Beställningsvara	108 900 SEK	Antal
AT 8040R200	Partikelavskiljning	200	10	0 - 110	DN200-Dy 219,1mm	DN200-Dy 219,1mm	2025-07-15 Beställningsvara	133 000 SEK	Antal
AT 8040R250	Partikelavskiljning	250	10	0 - 110	DN250-Dy 273mm	DN250-Dy 273mm	2025-07-15 Beställningsvara	273 700 SEK	Antal
AT 8040R300	Partikelavskiljning	300	10	0 - 110	DN300-Dy 323,9mm	DN300-Dy 323,9mm	2025-07-15 Beställningsvara	421 900 SEK	Antal

Tillbehör

Magnetinsats till avskiljare AT 8040-MI

Magnetinsatsen för partikelavskiljare är en höghållfast permanentmagnet som avlägsnar ferromagnetiska…

Välj

Kulventil AT 3640-

Kulventiler av mässing, fullt genomlopp, in- och utvändig gänga och stålhandtag. Packbox av grafit…

Välj

Produktinformation

Användningsområde

Exdirt D, för effektiv avskiljning av magnetiska, icke-magnetiska partiklar och slam i värme- och kylsystem där fluiden är vatten. Kan även, monteras i system med blandningar av vatten/glykoler och vatten/etanol dock högst 50% koncentration. Ej lämplig i system med blandningar av vatten/salter.

Genom att applicera en partikelavskiljare i systemet avskiljs slam och partiklar med storlek ned till 5 micrometer (>5micron) samt minskar risken för flödesstörningar och cirkulationsproblem. Den bidrar till en ökad funktionssäkerhet under svåra driftförhållanden samt minskar behovet av underhåll.

AMA-text

PMB.222 Slamavskiljare

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Energi/miljödeklaration

Detaljförteckning

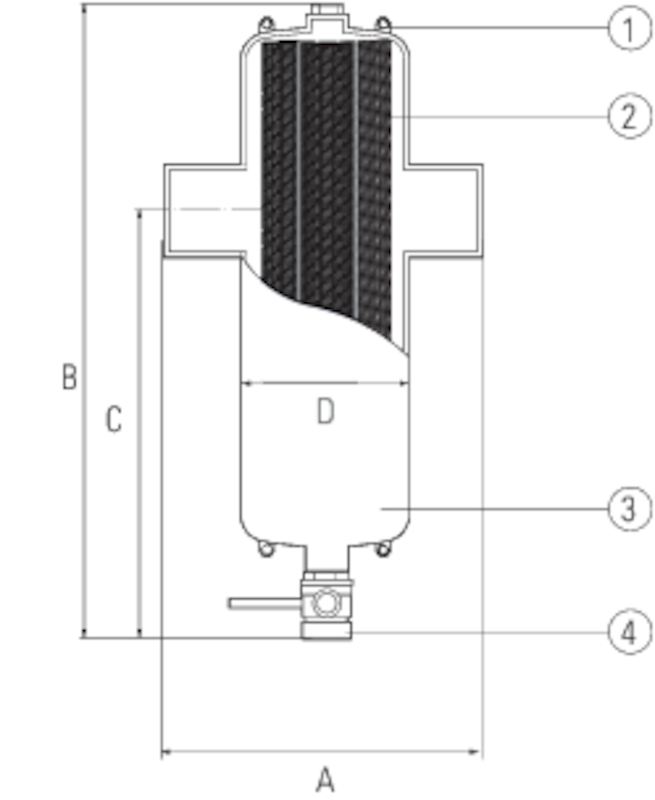

Pos	Komponent	Material
1	Lyft-öglor som underlättar installationen.	Stål
2	Separatorn som är konstruerad för att ta bort partiklar i minimum storlek 5μm.	Övrigt
3	Ventilhus	Stål
4	Kulventil	Övrigt
5	Flänsad renslucka	Stål

Mått och vikt

Dimensionsområde (DN): 50 - 300

Mått

DN	A	B	C	D	Nettovikt (kg)
50	260	521	370	132	16
65	260	521	370	132	23
80	370	636	370	206	32
100	370	636	370	206	37
125	525	811	430	354	85
150	525	811	430	354	78
200	650	1021	430	409	101
250	750	1324	500	480	158
300	850	1535	500	634	330

Funktion och konstruktion

Partikelavskiljare, Exdirt, avlägsnar effektivt slam och partiklar i värme- och kyl-
system som transporteras med systemvätskan. För att effektivt kunna avskilja dessa från vätskan är avskiljningshuset stort i förhållandet till anslutnings-
dimension. När vätskan passerar genom avskiljarens hus sänks flödes-
hastigheten. Detta ger en minskad hastighet genom avskiljningshuset som gör att smuts och partiklar avskiljs optimalt när de passerar genom ett speciellt trådnät. Det ger smuts och partiklar möjlighet att avskiljas från vätskan, falla nedåt och samlas i botten av huset. Med hjälp av magnetinsatsen "fastnar" även
magnetiska partiklar i avskiljaren.

8040R är ett alternativ med en rens/inspektionslucka. Där det stora avskiljningshuset är utrustad med en flänsad renslucka för enkel underhåll och inspektion.

Exdirt separerar slam och partiklar med minimalt tryckfall vid kontinuerlig drift. Ansamlad smuts läggs på separatorns botten och töms enkelt ut genom att
öppna tömningsventilen för att släppa ut partiklarna i exempelvis en
uppsamlingshink utan att störa driften av systemet. Kammaren för ansamling av slam har stor kapacitet. Det ger långa intervall mellan spolningarna.

Tekniska data

Huvudmaterial: Stål

Ingående material: Stål

Temperatur (°C): 0 - 110

Tryckklass (PN): 10

Anslutning: ISO 1127, svetsända

Produktens färg: RAL 7040 - Fönstergrå

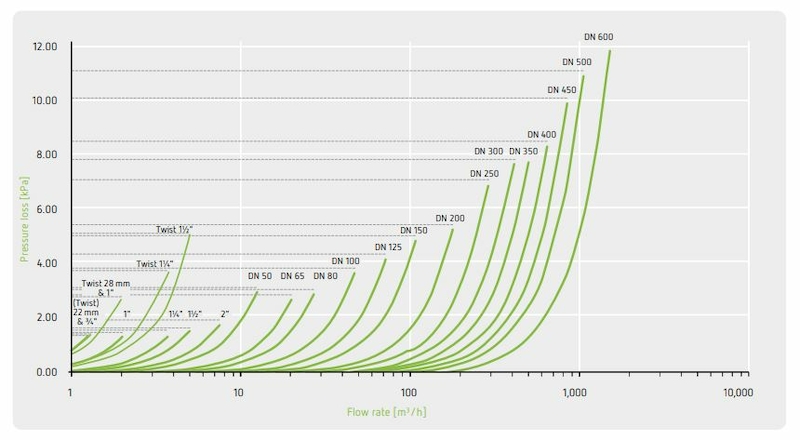

Tryckfallsdiagram, 8030-8072 (Reflex)

Teknisk data

Artikelnummer	Max systemflöde (m3/h)	Utförande	Ansl. 1	Ansl. 1 - spec.	Ansl. 2	Ansl. 2 - spec.
8040R50	12.5	Partikelavskiljning	ISO 1127, svetsända	DN50-Dy 60,3mm	ISO 1127, svetsända	DN50-Dy 60,3mm
8040R65	20	Partikelavskiljning	ISO 1127, svetsända	DN65-Dy 76,1mm	ISO 1127, svetsända	DN65-Dy 76,1mm
8040R80	27	Partikelavskiljning	ISO 1127, svetsända	DN80-Dy 88,9mm	ISO 1127, svetsända	DN80-Dy 88,9mm
8040R100	47	Partikelavskiljning	ISO 1127, svetsända	DN100-Dy 114,3mm	ISO 1127, svetsända	DN100-Dy 114,3mm
8040R125	72	Partikelavskiljning	ISO 1127, svetsända	DN125-Dy 139,7mm	ISO 1127, svetsända	DN125-Dy 139,7mm
8040R150	108	Partikelavskiljning	ISO 1127, svetsända	DN150-Dy 168,3mm	ISO 1127, svetsända	DN150-Dy 168,3mm
8040R200	180	Partikelavskiljning	ISO 1127, svetsända	DN200-Dy 219,1mm	ISO 1127, svetsända	DN200-Dy 219,1mm
8040R250	288	Partikelavskiljning	ISO 1127, svetsända	DN250-Dy 273mm	ISO 1127, svetsända	DN250-Dy 273mm
8040R300	405	Partikelavskiljning	ISO 1127, svetsända	DN300-Dy 323,9mm	ISO 1127, svetsända	DN300-Dy 323,9mm
