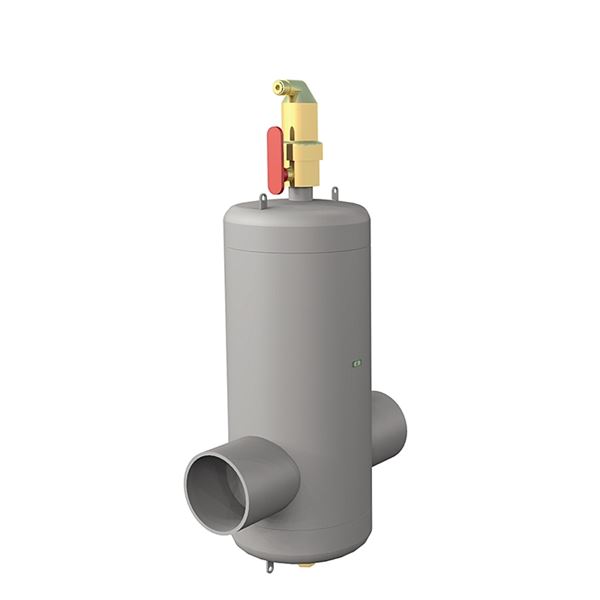

Luftavskiljare av stål och svetsändar. Med gasseparator och smutsskyddad mekanism.
| Dimensionsområde (DN) | 50 - 300 |
|---|---|
| Tryckklass (PN) | 10 |
| Temperatur (°C) | 0 - 110 |
| Huvudmaterial | Stål |
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Ansl. 1 - spec. | Ansl. 2 - spec. | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 8030-50 | 50 | 10 | 0 - 110 | DN50-Dy 60,3mm | DN50-Dy 60,3mm | 2025-05-19 | 16 500 SEK | ||
| AT 8030-65 | 65 | 10 | 0 - 110 | DN65-Dy 76,1mm | DN65-Dy 76,1mm | 2025-05-19 | 17 100 SEK | ||
| AT 8030-80 | 80 | 10 | 0 - 110 | DN80-Dy 88,9mm | DN80-Dy 88,9mm | 2025-05-19 | 24 600 SEK | ||
| AT 8030-100 | 100 | 10 | 0 - 110 | DN100-Dy 114,3mm | DN100-Dy 114,3mm | 2025-06-02 | 25 500 SEK | ||
| AT 8030-125 | 125 | 10 | 0 - 110 | DN125-Dy 139,7mm | DN125-Dy 139,7mm | 2025-07-09 | 51 200 SEK | ||
| AT 8030-150 | 150 | 10 | 0 - 110 | DN150-Dy 168,3mm | DN150-Dy 168,3mm | 2025-07-09 | 52 700 SEK | ||
| AT 8030-200 | 200 | 10 | 0 - 110 | DN200-Dy 219,1mm | DN200-Dy 219,1mm | 2025-07-09 | 82 900 SEK | ||
| AT 8030-250 | 250 | 10 | 0 - 110 | DN250-Dy 273mm | DN250-Dy 273mm | 2025-07-09 | 167 100 SEK | ||
| AT 8030-300 | 300 | 10 | 0 - 110 | DN300-Dy 323,9mm | DN300-Dy 323,9mm | 2025-07-09 | 310 600 SEK |
Magnetinsatsen för partikelavskiljare är en höghållfast permanentmagnet som avlägsnar ferromagnetiska…
Välj
Reflex Exvoid-T avluftningsventil för värme- och kylvattensystem eller slutna, vätskefyllda systemkretsar…
Välj
Kulventiler av mässing, fullt genomlopp, in- och utvändig gänga och stålhandtag. Packbox av grafit…
VäljExvoid A för effektiv avskiljning och avledning av fri luft och mikrobubblor i värme- och kylsystem där fluiden är vatten. Kan även monteras i system med blandningar av vatten/glykoler och vatten/etanol dock högst 50 % koncentration. Ej lämplig i system med blandningar av vatten/salter.
Genom att applicera en luftavskiljare i systemet minskar risken för flödesstörningar. Cirkulationsproblem och korrosionsskador undviks. Den bidrar till en ökad funktionssäkerhet under svåra driftförhållanden samt minskar behovet av underhåll.
PSF.141 Avledare för luft
AT 8030-..., effektiv luftavskiljare av stål, PN10, med gasseparator, stor luftkammare och smutsskyddad mekanism.
AFS 2023:5, PED 2014/68/EU
Ska inte CE-märkas.
Märkning på produkt: Luftavskiljaren är märkt med dimension, max. drifttryck, typnummer samt tillverkarens namn.
BVB ID: 110735
SundaHus: A

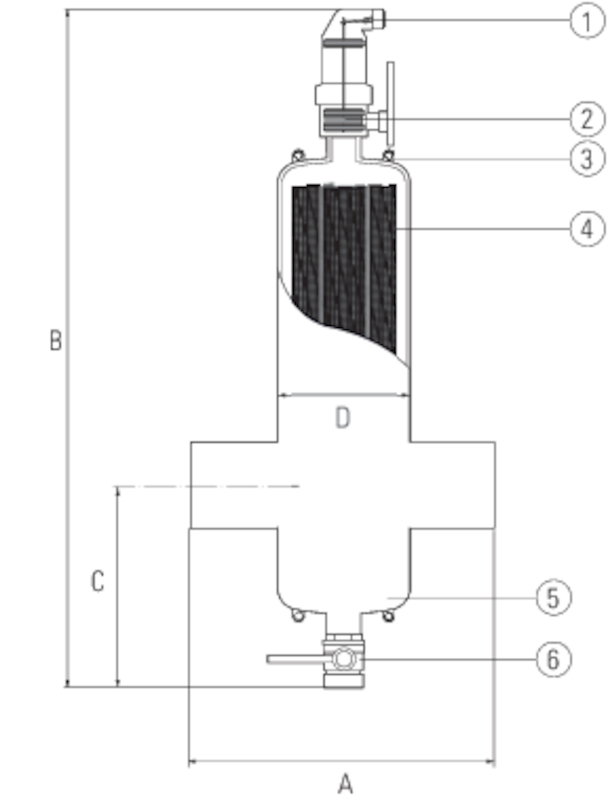

| Pos | Komponent | Material |
|---|---|---|
| 1 | Automatisk toppavluftare AT 8060 med unik ventilmekanism i läcksäkert utförande. | Mässing |
| 2 | Avstängningsventil mot toppavluftaren. | Mässing |
| 3 | Lyft-öglor | Stål |
| 4 | Gasseparator, trådnät avskiljer optimalt de fria gasbubblorna även de minsta mikrobubblorna separeras. | Övrigt |
| 5 | Hus | Stål |
| 6 | Tömningsventil |
Dimensionsområde (DN): 50 - 300
| DN | A | B | C | D | Nettovikt (kg) |
|---|---|---|---|---|---|
| 50 | 260 | 625 | 153 | 132 | 3 |
| 65 | 260 | 625 | 163 | 132 | 6.5 |
| 80 | 370 | 740 | 159 | 206 | 9 |
| 100 | 370 | 740 | 169 | 206 | 9 |
| 125 | 525 | 915 | 214 | 354 | 22 |
| 150 | 525 | 915 | 229 | 354 | 24 |
| 200 | 650 | 1125 | 284 | 409 | 44 |
| 250 | 750 | 890 | 1402 | 351 | 70 |
| 300 | 850 | 1612 | 406 | 634 | 112 |
Den automatiska luftavskiljare avlägsnar effektivt gaser från värme- och kylsystem. Mikrobubblor följer systemvätskan genom systemet. För att effektivt
kunna avskilja gasbubblorna från vätskan är avskiljningshuset stort i förhållande till anslutningsdimensionen. Detta ger en minskad hastighet genom avskiljningshuset och de fria gasbubblorna avskiljs optimalt när de passerar genom ett speciellt trådnät.
Gasbubblorna stiger till flottörhuset, vätskenivå sänks och flottören sjunker. Då flottören (som är sammanlänkad med avledningsventilen via en stång) har nått en viss lågnivå, öppnas avluftningsventilen och luft kan strömma ut i det fria. När flottören åter stiger, stänger ventilen. Luftkammarens stora volym och speciella utformning gör att vätskenivån aldrig kan nå avledningsmekanismen, även om
luften i kammaren komprimeras till 10 bar.
Huvudmaterial: Stål
Ingående material: Stål
Temperatur (°C): 0 - 110
Tryckklass (PN): 10
Anslutning: ISO 1127, svetsända
ETIM klassning: EC010117 - Avluftare (automatisk)
Produktens färg: RAL 7040 - Fönstergrå

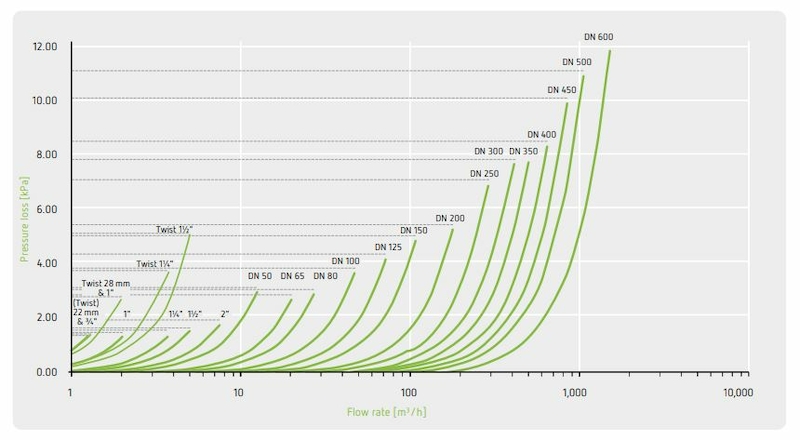

| Artikelnummer | Max systemflöde (m3/h) | Utförande | Ansl. 1 | Ansl. 1 - spec. | Ansl. 2 | Ansl. 2 - spec. |
|---|---|---|---|---|---|---|
| 8030-50 | 12.5 | ISO 1127, svetsända | DN50-Dy 60,3mm | ISO 1127, svetsända | DN50-Dy 60,3mm | |
| 8030-65 | 20 | ISO 1127, svetsända | DN65-Dy 76,1mm | ISO 1127, svetsända | DN65-Dy 76,1mm | |
| 8030-80 | 27 | ISO 1127, svetsända | DN80-Dy 88,9mm | ISO 1127, svetsända | DN80-Dy 88,9mm | |
| 8030-100 | 47 | ISO 1127, svetsända | DN100-Dy 114,3mm | ISO 1127, svetsända | DN100-Dy 114,3mm | |
| 8030-125 | 72 | ISO 1127, svetsända | DN125-Dy 139,7mm | ISO 1127, svetsända | DN125-Dy 139,7mm | |
| 8030-150 | 108 | ISO 1127, svetsända | DN150-Dy 168,3mm | ISO 1127, svetsända | DN150-Dy 168,3mm | |
| 8030-200 | 180 | ISO 1127, svetsända | DN200-Dy 219,1mm | ISO 1127, svetsända | DN200-Dy 219,1mm | |
| 8030-250 | 288 | ISO 1127, svetsända | DN250-Dy 273mm | ISO 1127, svetsända | DN250-Dy 273mm | |
| 8030-300 | 405 | ISO 1127, svetsända | DN300-Dy 323,9mm | ISO 1127, svetsända | DN300-Dy 323,9mm |
Möjlig montageposition: Horisontell
Eftersom mikrobubblorna frigörs i den varmaste punkten i anläggningen bör avluftaren placeras där. I ett värmesystem är den varmaste punkten oftast på framledningen, så nära värmaren som möjligt. I ett kylsystem är den varmaste punkten oftast i returledningen innan kylaren.
För att flottören ska kunna lyftas och luften blåsas ut, ska det vara övertryck på ca 0,5 bar vid installationspunkten. Luftavskiljaren ska regelbundet kontrolleras och rengöras vid behov.
