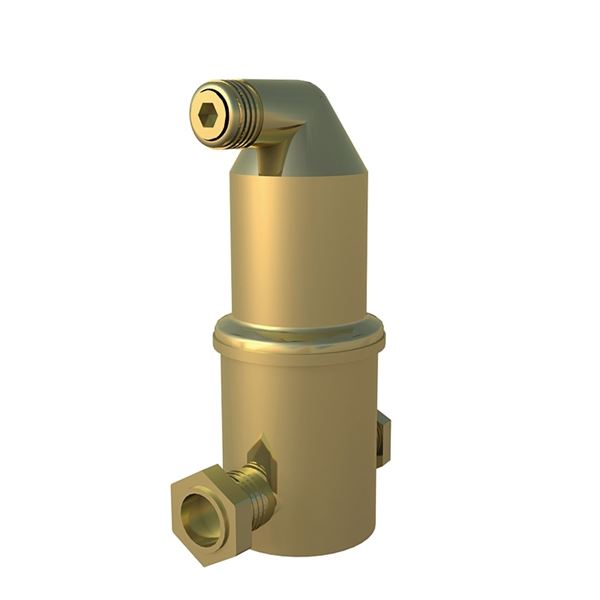

Luftavskiljare AT 8032-

Användningsområde

Exvoid A för effektiv avskiljning och avledning av fri luft och mikrobubblor i värme- och kylsystem där fluiden är vatten. Kan även monteras i system med blandningar av vatten/glykoler dock högst 50 % koncentration. Ej lämplig i system med blandningar av vatten/salter.

AMA-text

PSF.141 Avledare för luft

AT 8032-... effektiv luftavskiljare av mässing, PN10, med gasseparator, stor luftkammare och smutsskyddad mekanism.
AT 8032H... effektiv luftavskiljare i högtempsutförande av mässing, PN10, med gasseparator, stor luftkammare och smutsskyddad mekanism.

Kvalitetssäkring

PED 2014/68/EU

Ska inte CE-märkas.

Märkning på produkt: Luftavskiljaren är märkt med dimension, max. drifttryck, typnummer samt tillverkarens namn.

Energi/miljödeklaration

Byggvarubedömning: Undviks

BVB ID: 110736

Omfattas av anmälningsplikt enligt REACH

Reach datum: 2024-09-23

Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.

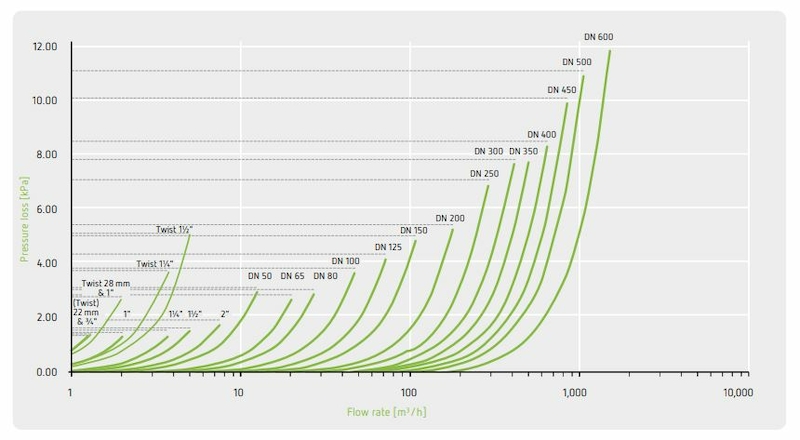

Mått och vikt

Dimensionsområde (DN): 20 - 50

Funktion och konstruktion

Den automatiska luftavskiljaren avlägsnar effektivt gaser från värme-, kyl- och solsystem. Mikrobubblor följer systemvätskan genom systemet. För att effektivt kunna avskilja gasbubblorna från vätskan är avskiljningshuset stor i förhållandet till anslutningsdimensionen. Detta ger en minskad hastighet genom avskiljningshuset och de fria gasbubblorna avskiljs optimalt när de passerar genom ett speciellt trådnät.

Gasbubblorna stiger till flottörhuset, vätskenivån sänks och flottören sjunker. Då flottören (som är sammanlänkad med avledningsventilen via en stång) har nått en viss lågnivå, öppnas avluftningsventilen och luft kan strömma ut i det fria. När flottören åter stiger, stänger ventilen. Luftkammarens stora volym och speciella utformning gör att vätskenivån aldrig kan nå avledningsmekanismen, även om
luften i kammaren komprimeras till 10 bar.

Genom att applicera en luftavskiljare i systemet minskar risken för flödesstörningar. Cirkulationsproblem och korrosionsskador undviks. Den bidrar till en ökad funktionssäkerhet under svåra driftförhållanden samt minskar behovet av underhåll.

Dimensionsområde: G 3/4- 2

Installation och underhåll

Möjlig montageposition: Horisontell

Eftersom mikrobubblorna frigörs i den varmaste punkten i anläggningen bör även avluftaren installeras där. I ett värmesystem är den varmaste punkten oftast på framledningen, så nära värmaren som möjligt. I ett kylsystem är den varmaste punkten oftast i returledningen innan kylaren. För att flottören ska kunna lyftas och luften blåsas ut ska det vara övertryck på ca 0,5 bar vid installationspunkten. Luftavskiljaren ska regelbundet kontrolleras och rengöras vid behov.
