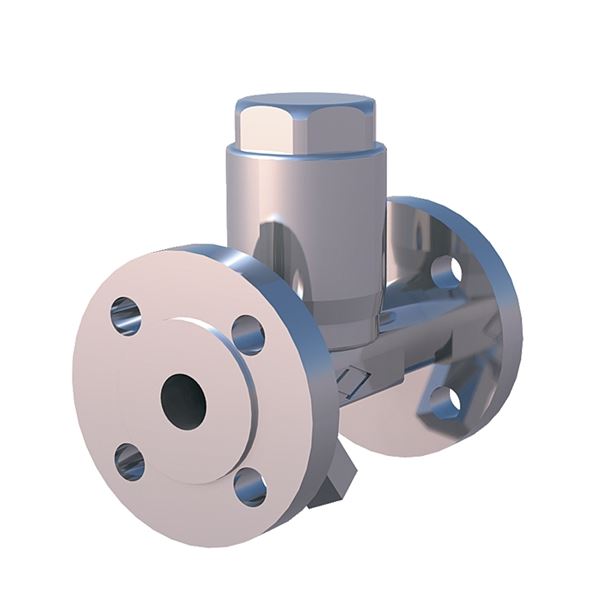

BimetallÄngfÀlla för överhettad samt mÀttad Änga och konstant tryck före kondensatavledaren. Med ca 15K underkylning som standard vilket innebÀr att uppdÀmningen Àr liten före ÄngfÀllan. Automatiskt avluftande med integrerad backventilsfunktion som gör den vattenslagstÄlig och med ett utvÀndigt filter för enkel rengöring. Valfritt inbyggnadslÀge men vid horisontellt montage ska locket vara uppÄt. Applikationer som till exempel drÀnering av Ängledning och tracing.
| DimensionsomrÄde (DN) | 15 - 50 |
|---|---|
| Tryckklass (PN) | 40 |
| Temperatur (°C) | -60 - 400 |
| Huvudmaterial | Rostfritt stÄl |
| Artikelnummer | DN | PN | Temperatur (°C) | Differenstryck bar(g) | Ansl. 1 | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 4444C25-32F | 25 | 40 | -60 - 400 | 32 | Flänsad EN1092 | 2025-08-19 | 15 800 SEK | |
| AT 4444C50-32BW | 50 | 40 | -60 - 400 | 32 | EN12627, svetsända | 2025-08-19 | 63 000 SEK |
För överhettad samt mÀttad Änga och konstant tryck före kondensatavledaren, applikationer som till exempel drÀnering av Ängledning och tracing med mera.
PSF.133 Kondensatavledare med mekanisk funktion
Bimetallavledare AT4444C... av rostfritt stÄl PN40 med anslutning...
AFS 2023:5, AFS 2023:5, 8 paragraf
Produkten Àr CE-mÀrkt
Intyg enligt EN 10204 typ 2 eller 3.1 (mÄste begÀras vid bestÀllning).
CE-mÀrkning
Uppfyller kraven enligt AFS 2016:1, direktivet för tryckbÀrande anordningar.
DN15-25: enligt 8 § fluid grupp 2.
DN40-50: enligt kategori 1, fluid grupp 2.
MÀrkning pÄ produkt: PN, DN, material, fabrikat samt pil för flödesriktning.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | Syrafast stÄl AISI 321 (1.4541) |
| 2 | Filter | Rostfritt stÄl AISI 304 (1.4301) |
| 3 | Lock | Syrafast stÄl AISI 321 (1.4541) |
| 4 | Bimetallelement (Bimetall, TB 102/ 85) |
DimensionsomrÄde (DN): 15 - 50
BimetallÄngfÀlla eller kondensatavledare för mÀttad och överhettad Änga med 15K underkylning som standard vilket innebÀr att uppdÀmningen Àr liten före ÄngfÀllan. Automatiskt avluftande med integrerad backventilsfunktion som gör den vattenslagstÄlig och med ett utvÀndigt filter för enkel rengöring. Valfritt inbyggnadslÀge men vid horisontellt montage ska locket vara uppÄt. DN15 - DN25 enkel service utan packningar dÄ innanmÀte och hus tÀtas med koniska metallytor. PÄ DN40-DN50 tÀtas huset med packning.
Huvudmaterial: Rostfritt stÄl
Huvudmaterialkod: Syrafast stÄl AISI 321 (1.4541)
IngĂ„ende material: Rostfritt stĂ„l, Ăvrigt
IngÄende materialkod: Rostfritt stÄl AISI 304 (1.4301), Syrafast stÄl AISI 321 (1.4541)
Materialnotering: Bimetall, TB 102/ 85.
Temperatur (°C): -60 - 400
Tryckklass (PN): 40
Anslutning: ISO 1127, svetsÀnda, InvÀndig gÀnga ISO 7-1 (BSPT, Kr), FlÀnsad EN1092
Möjlig montageposition: Vertikal, Horisontell
Kondensatavledaren kan installeras i valfri position, vid horisontellt montage skall locket vara uppÄt.
