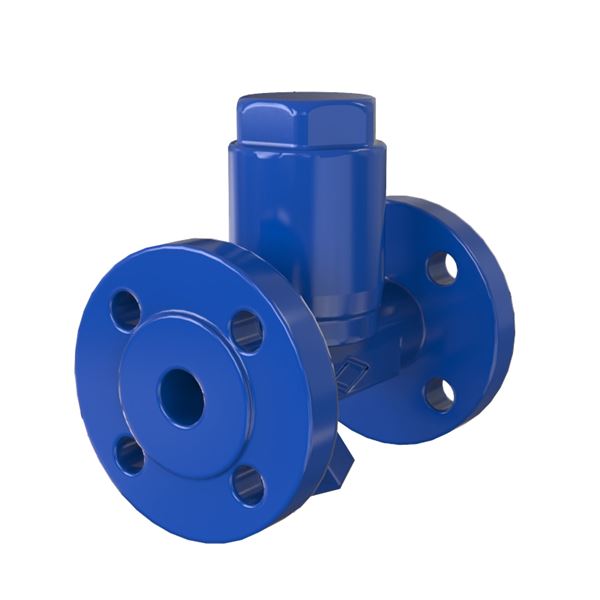

Bimetallångfälla AT 4443C

Användningsområde

För överhettad samt mättad ånga och konstant tryck före kondensatavledaren, applikationer som till exempel dränering av ångledning och tracing med mera.

AMA-text

PSF.133 Kondensatavledare med mekanisk funktion

Bimetallavledare AT4443C... av högtempererat stål PN40 med anslutning...

Kvalitetsäkring

AFS 2016:1, AFS 2016:1, 8 paragraf

Produkten är CE-märkt

Intyg enligt EN 10204 typ 2 eller 3.1 (måste begäras vid beställning).

CE-märkning
Uppfyller kraven enligt AFS 2016:1, direktivet för tryckbärande anordningar.
DN15-25: enligt 8 §, fluid grupp 2.
DN40-50: enligt kategori 1, fluid grupp 2.

Märkning på produkt: PN, DN, material, fabrikat samt pil för flödesriktning.

Energi/miljödeklaration

Mått och vikt

Dimensionsområde (DN): 15 - 50

Funktion och konstruktion

Bimetallångfälla eller kondensatavledare för mättad och överhettad ånga med 15K underkylning som standard vilket innebär att uppdämningen är liten före ångfällan. Automatiskt avluftande med integrerad backventilsfunktion som gör den vattenslagstålig och med ett utvändigt filter för enkel rengöring. Valfritt inbyggnadsläge men vid horisontellt montage ska locket vara uppåt. DN15 - DN25 enkel service utan packningar då innanmäte och hus tätas med koniska metallytor. På DN40-DN50 tätas huset med packning.

Tekniska data

Huvudmaterial: Stål

Ingående material: Rostfritt stål, Stål, Övrigt

Ingående materialkod: Rostfritt stål 304 (1.4301), Stål 16Mo3 (1.5415)

Materialnotering: Bimetall, TB 102/ 85.

Temperatur (°C): -10 - 450

Tryckklass (PN): 40

Installation och underhåll

Möjlig montageposition: Vertikal, Horisontell

Kondensatavledaren kan installeras i valfri position, vid horisontellt montage skall locket vara uppåt.
