Tryckhållningsenhet med kompressor AT 8300K

Användningsområde

Ska under drift ta hand om fluidens volymförändring, som uppkommer genom temperaturvariationen, i ett värme- och kylsystem. Tryckhållningsenheten är utrustad med ett bälgkärl samt kompressor. Kärlet klarar en konstant belastning av vätska med temperatur från -10 °C till +70 °C. Se separat artikelbeskrivning eller diagram för relaterat drifttryck eller max lastväxling. Kan även beräknas med hjälp av Varmber.

AMA-text

PLC.411 Slutna expansionskärl med skilda rum för vätska och gas samt med anordning för tryckhållning

Expansionskärl Reflexomat med kompressor AT 8300K och kärl AT 8300E med volym XXX liter med utbytbar butylbälg. Programmerbar styrenhet för konstant tryckhållning, tryck- och volymvisning, potentialfri signal (control basic) och analog signal (bara med control touch styrenhet) samt möjlighet till bus-uppkopplingar. Enheten är klar för automatisk påfyllning, använd AT 8300PS15A.

Kvalitetssäkring

AFS 2023:5

Produkten är CE-märkt

Samtliga storlekar uppfyller kraven enligt PED, AFS 2016:1. Utrustningen är i överensstämmelse med DIN EN 13831 och direktiv EU 2014/108/EC samt CE-märkt.
Den uppskattade livslängden beräknas till 15-20 år.

Märkning på produkt: Uppgifter om volym, max. tryck, max. temperatur, tillverkningsår, tillverkningsnummer, typnummer, CE-märkning samt tillverkarens namn anges på utrustningens märkskylt.

Energi/miljödeklaration

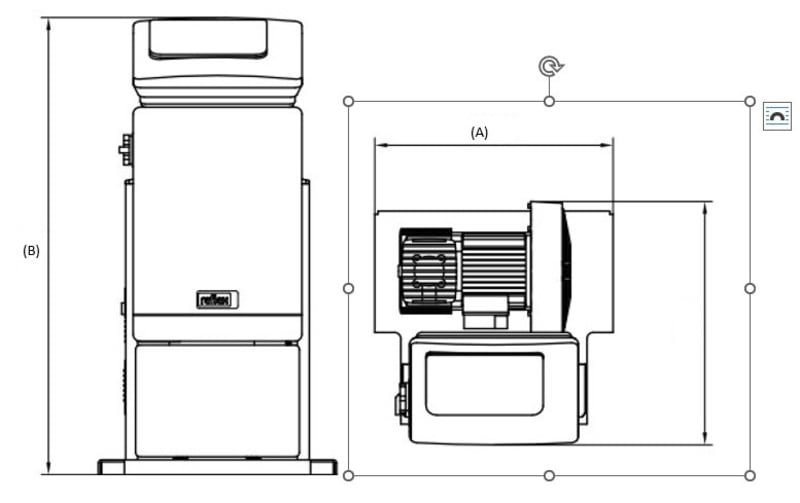

Mått och vikt

Dimensionsområde (liter): 80 - 5000

Funktion och konstruktion

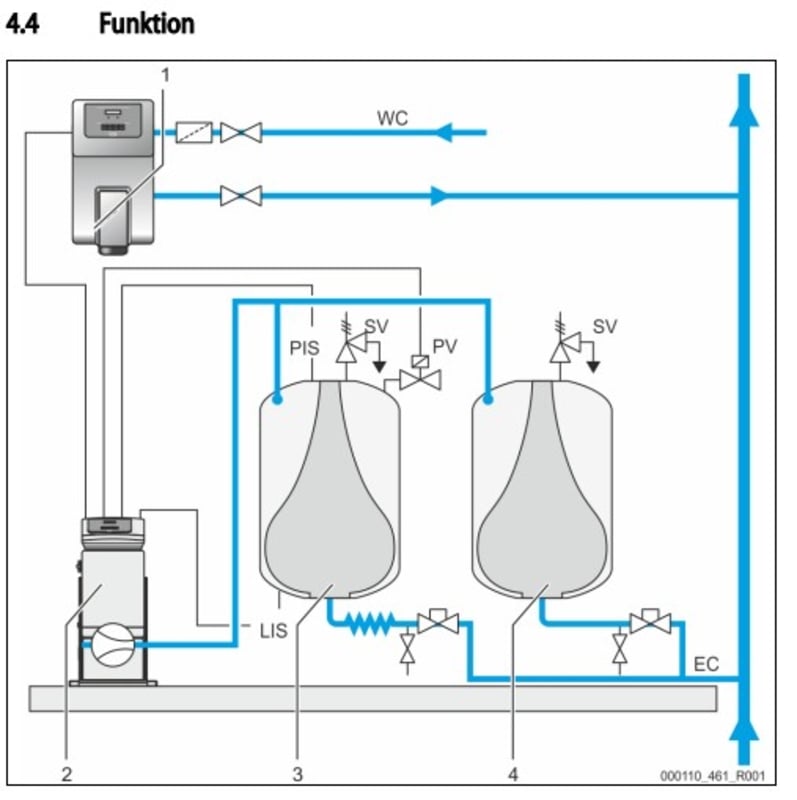

Tryckhållningssystem bestående av ett tryckkärl och en kommunicerande tryckhållningsenhet. I tryckkärlet finns ett gummibälg som helt avskiljer fluiden i kärlet från den komprimerade luften på membranets ovansida. Kärlet är dimensionerat för att kunna leverera 90 % utnyttjandegrad.

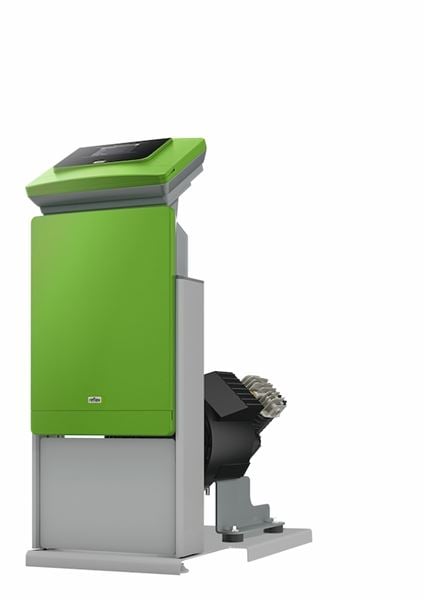

Tryckhållningsenheten innehåller en underhållsfri kompressor, som avger oljefri tryckluft, vilket är viktigt för membranet, en magnetventil, en säkerhetsventil, en tryckluftsanslutning, en nivåmätning samt en tryckgivare.

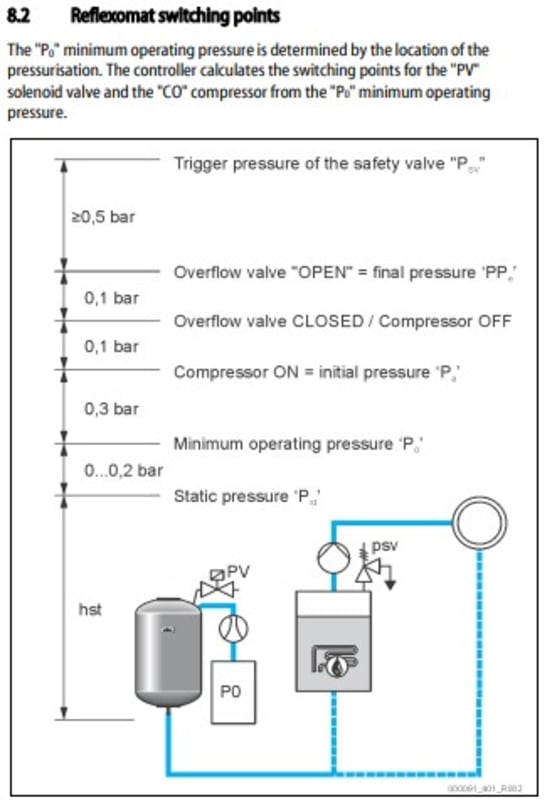

Direkt på kärlet finns styrenheten som konstant övervakar och reglerar för att hålla anläggningens drifttryck så jämnt som möjligt. Trycket tillåts sjunka ned till max 0,1 bar under inställt drifttryck, innan kompressorn startar tryckhöjningen upp till valt drifttryck och stannar. En tryckstegring sker i anläggningen när temperaturen stiger på grund av fluidens volymökning och som tas upp av expansionskärlet. Vid max 0,1 bars tryckhöjning öppnar magnetventilen för att åter sänka trycket till inställt drifttryck.

Drifttrycket kan hela tiden avläsas på styrenhetens display. Den varierande mängden fluid i kärlet avkänns löpande av volymgivaren som viktförändringar och visas som procentinnehåll på styrenhetens display.

För ökad driftsäkerhet och övervakning finns potentialfria, slutande alternativt brytande, larmutgångar för larm vid lågt drifttryck, högt drifttryck, min- och maxvolym. För styrenhet control basic gäller endast potentialfritt summalarm. Control touch styrenhet har möjlighet till analog signal för nivå i kärl och för tryck i systemet till överordnat system.
Om systemet är utrustat med påfyllningsenhet för automatisk påfyllning och angiven max tillåten påfyllningsmängd är överskriden sker larmvisning.

Volymökningar respektive minskningar sker kontinuerligt i både värme- och kylsystem på grund av temperaturvariationen. Ett dynamiskt tryckhållningssystem säkerställer ett konstant drifttryck, en effektiv kärlvolym, hög driftsäkerhet och lång livslängd.

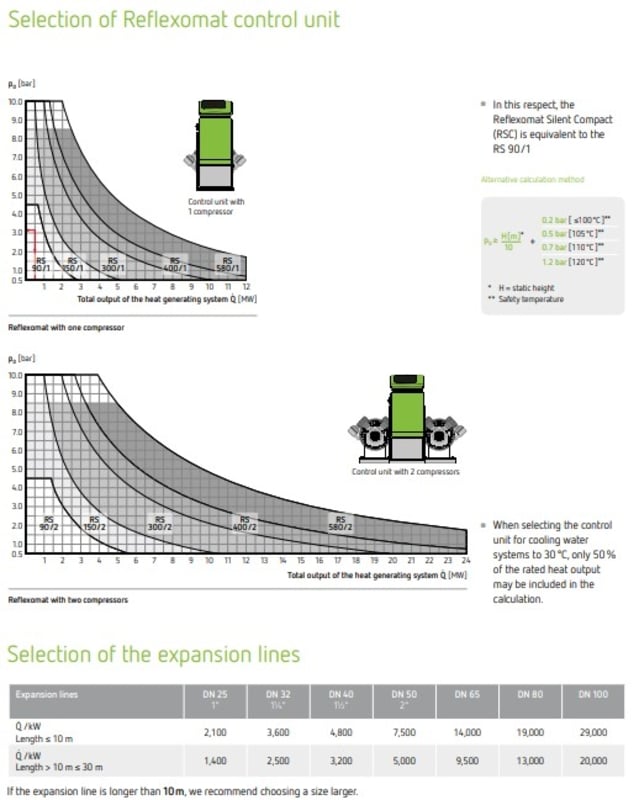

Dimensionering
För komplett dimensionering av både tryckhållningsenhet och kärlvolym används Armatecs dimensioneringsprogram VARMBER vilket finns tillgängligt på vår webbplats. Förutom expansionskärl dimensioneras här även säkerhetsutrustningar för olika typer av anläggningar.

Installation och underhåll

Se bruksanvisning. Erfarenheter har visat att tunnväggiga elförzinkade stålrör inte är lämpliga att använda för expansionsledningar med anledning av risk för invändig korrosion. Stål-, koppar- eller diffusionstäta plaströr är att föredra.
