REFLEXOMAT VIDEO ExpansionskÀrl med bÀlg. Reflexomat Silent Compact Smart med aktiv tryckhÄllning för mjuk och stabil drift i vÀrme- och kylsystem. I utförande med tystgÄende kompressor monterad direkt pÄ kÀrlet. Enheten har integrerad Modbus RTU via RS-485. I nytt utförande med möjlighet till driftsÀttning och hantering via app. DrifttrycksomrÄde 1-6bar beroende pÄ lastvÀxling, se separat artikelbeskrivning eller diagram. För hjÀlp med dimensionering anvÀnd gÀrna: VARMBER
| DimensionsomrÄde (liter) | 200 - 600 |
|---|---|
| Tryckklass (PN) | 6 |
| Temperatur (°C) | -10 - 70 |
| Huvudmaterial | StÄl |
| Artikelnummer | Artikel beskrivning | Matningsspänning | Antal | ||
|---|---|---|---|---|---|
| AT 8300A200 | Expansionskärl med kompressor 200L, 6 bar. Tystgående kompressor <59 dB. För avstängning och avtappning använd AT 8300VP25. Control smart styrenhet (app) Innehåller elektronisk styrprodukt | 230VAC | 2025-07-16 | 81 900 SEK | |
| AT 8300A300 | Expansionskärl med kompressor 300L, 6 bar. Tystgående kompressor <59 dB. För avstängning och avtappning använd AT 8300VP25. Control smart styrenhet (app) Innehåller elektronisk styrprodukt | 230VAC | 2025-07-16 | 86 400 SEK | |
| AT 8300A400 | Expansionskärl med kompressor 400L, 6 bar. Tystgående kompressor <59 dB. För avstängning och avtappning använd AT 8300VP25. Control smart styrenhet (app) Innehåller elektronisk styrprodukt | 230VAC | 2025-08-11 | 89 000 SEK | |
| AT 8300A500 | Expansionskärl med kompressor 500L, 6 bar. Tystgående kompressor <59 dB. För avstängning och avtappning använd AT 8300VP25. Control smart styrenhet (app) Innehåller elektronisk styrprodukt | 230VAC | 2025-07-16 | 91 800 SEK | |
| AT 8300A600 | Expansionskärl med kompressor 600L, 6 bar. Tystgående kompressor <59 dB. För avstängning och avtappning använd AT 8300VP25. Control smart styrenhet (app) Innehåller elektronisk styrprodukt | 230VAC | 2025-07-16 | 117 900 SEK |
Ventilpaket för anslutning av kärl 8300E samt 8321E inom Armatecs sortiment för tryckhållningsenheter.
Välj
Reservdelar AT 8300-, beskrivning av funktion finns på respektive artikelsida.
Välj
Påfyllningssats för Reflex kompressorsenheter. Innehåller återströmningsskydd typ CA, vattenmätareâŠ
Välj
Service hos Armatec bistår gärna både med installation, driftsättning, underhåll och reparationerâŠ

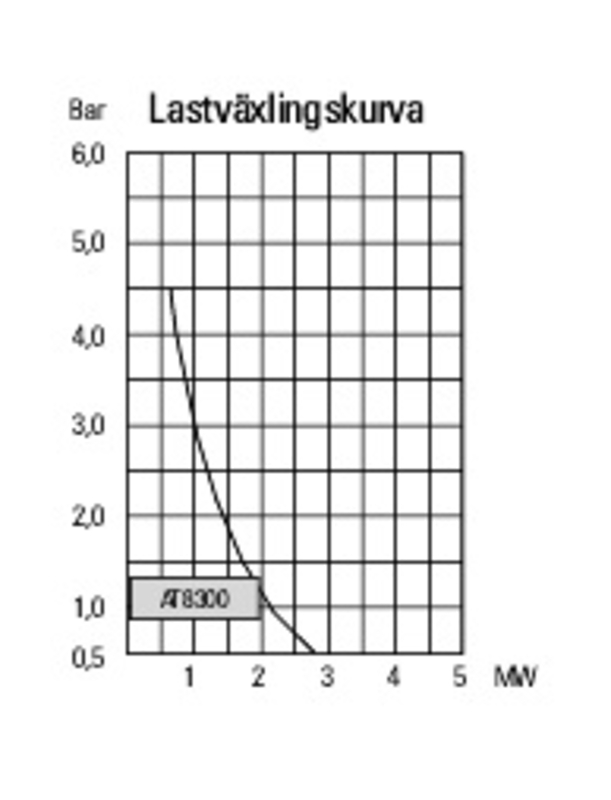

VäljSka under drift ta hand om fluidens volymförĂ€ndring, som uppkommer genom temperaturvariationen, i ett vĂ€rme- och kylsystem. TryckhĂ„llningsenheten Ă€r utrustad med bĂ€lg samt tystgĂ„ende kompressor. KĂ€rlet klarar en konstant belastning av vĂ€tska med temperatur frĂ„n -10 °C till +70 °C. Drifttryck 1-6bar beroende pĂ„ lastvĂ€xling, se separat artikelbeskrivning, diagram eller berĂ€kna med hjĂ€lp av Varmber.
PLC.411 Slutna expansionskÀrl med skilda rum för vÀtska och gas samt med anordning för tryckhÄllning

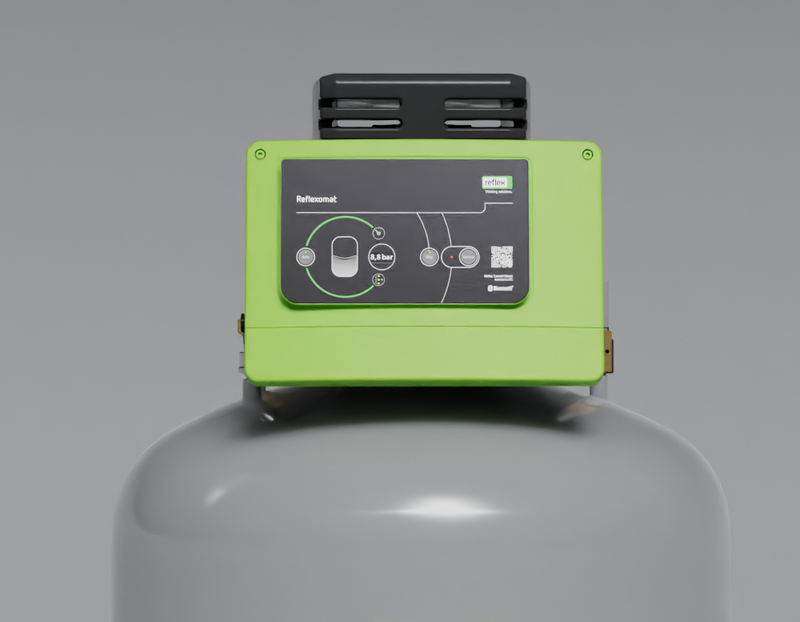

ExpansionskÀrl Reflexomat Silent Compact med kompressor AT 8300A med volym 200-600 liter med butylgummibÀlg. Med programmerbar styrenhet Control smart som styrs via app. För konstant tryckhÄllning, tryck- och volymvisning samt potentialfri signal (summalarm). Enheten Àr klar för automatisk pÄfyllning, anvÀnd AT 8300PS15A. TystgÄende kompressor <59 db.>
AFS 2023:5, PED 2014/68/EU
Produkten Àr CE-mÀrkt
MÀrkning pÄ produkt: Uppgifter om volym, max. tryck, max. temperatur, tillverkningsÄr, tillverkningsnummer, typnummer, CE-mÀrkning samt tillverkarens namn anges pÄ utrustningens mÀrkskylt.
DimensionsomrÄde (liter): 200 - 600

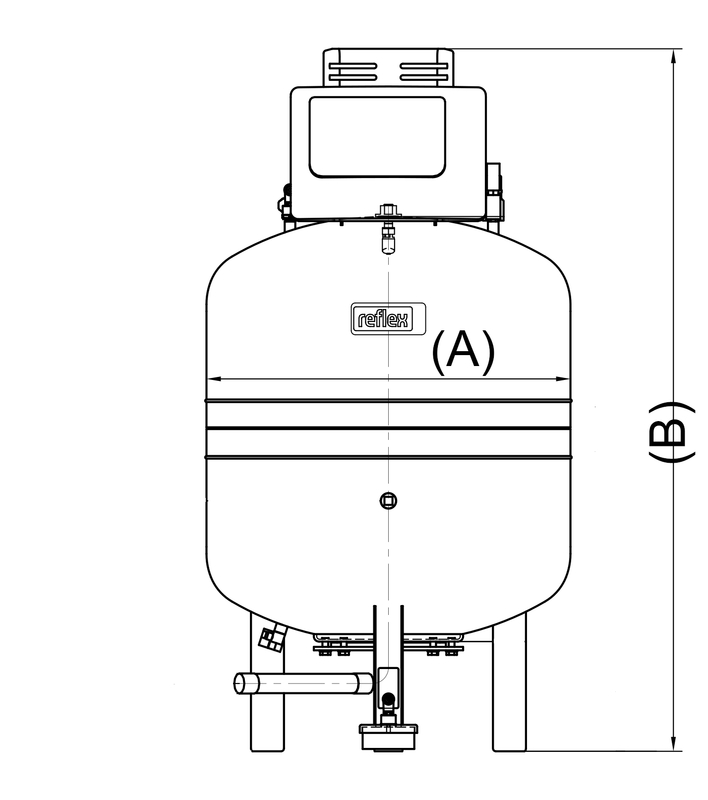

| Artikelnummer | Diameter | Höjd | Nettovikt (kg) |
|---|---|---|---|
| 8300A200 | 634 | 1223 | 52.4 |
| 8300A300 | 634 | 1523 | 60.4 |
| 8300A400 | 740 | 1509 | 74 |
| 8300A500 | 740 | 1729 | 84.4 |
| 8300A600 | 740 | 2130 | 96 |

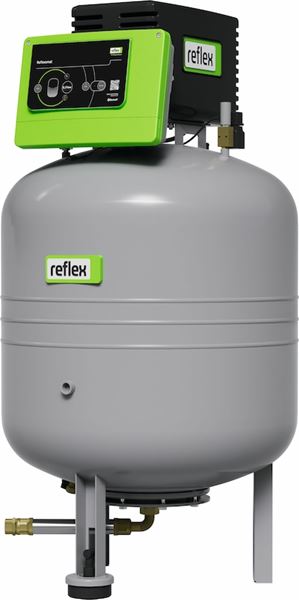

Enheten bestÄr av ett golvstÄende expansionskÀrl, konstruerat i enlighet med DIN EN 13831 och direktiv EU 2014/68/EU (EU-PED) med CE-mÀrkning, samt en pÄbyggd styrenhet som omfattar ett pneumatiskt system och en appstyrd Control Smart styr- och manöverenhet. 8300A / Reflex Reflexomat Silent Compact RSC Smart har integrerad kommunikation via RS-485.
TillgÀngliga protokoll som standard:
Modbus RTU
ExpansionskÀrl med bÀlg:
GolvstÄende design med fötter inklusive givare för mÀtning av kÀrlets innehÄll
Systemanslutning med integrerad kompressor
BĂ€lg
En sÀkerhetsventil ingÄr för att fungera som tryckskydd för RG primÀrtank eller RF sekundÀrtank. Systemtrycket mÀts med en elektronisk sensor.
I den pneumatiska delen sker trycksÀttningen med hjÀlp av en tryckluftskompressor i kombination med en magnetventil för tryckluft som överströmningsanordning. Systemtrycket mÀts med hjÀlp av en elektronisk sensor.
Smart controller med förenklad hantering av driftsÀttning, felsökning och underhÄll
Huvudmaterial: StÄl
IngÄende material: MÀssing, StÄl, Plaster
Temperatur (°C): -10 - 70
Temperatur noteringar: Max drifttemperatur 70°C, max designtemperatur 120°C
Tryckklass (PN): 6
Anslutning: UtvÀndig gÀnga ISO 228-1 (G, BSPP)
ETIM klassning: EC010571 - ExpansionskÀrl, slutet kompressorkÀrl
IP klass: IP54
Produktens fÀrg: RAL 6018 - Gulgrön, RAL 7040 - FönstergrÄ
| Artikelnummer | Ansl. 1 - spec. | Volym (l) | PN | MatningsspĂ€nning | Drifttryck bar(g) | Drifttryck bar(g) | MaxinstĂ€llning av lĂ€gsta drifttryck âP0â |
|---|---|---|---|---|---|---|---|
| 8300A200 | 1 | 180 | 6 | 230VAC | 1 | 6 | 4.5 |
| 8300A300 | 1 | 270 | 6 | 230VAC | 1 | 6 | 4.5 |
| 8300A400 | 1 | 360 | 6 | 230VAC | 1 | 6 | 4.5 |
| 8300A500 | 1 | 450 | 6 | 230VAC | 1 | 6 | 4.5 |
| 8300A600 | 1 | 540 | 6 | 230VAC | 1 | 6 | 4.5 |
Möjlig montageposition: Horisontell
Möjlig montageposition notering: Skall stÄ pÄ plant yta.
Risk för livsfarliga personskador pga. elstötar. Risk för livsfarliga personskador vid kontakt med strömförande delar.
⹠Se till att all nÀtspÀnning Àr frÄnkopplad före installation. (Ta ur kontakten.)
⹠Se till att anlÀggningen inte kan startas igen av andra personer.
⹠Se till att monteringsarbeten pà enhetens elanslutning endast utförs av behörig elektriker enligt gÀllande föreskrifter.
Risk för skada pga trycksatt vÀtska. Vid installation finns risk för brÀnnskador eller kroppsskador vid felaktig montering, demontering eller underhÄllsarbete om hett vatten eller het Änga under tryck plötsligt slÀpps ut.
⹠Kontrollera att montering, demontering eller underhÄllsarbete utförs fackmÀssigt.
⹠Kontrollera att anlÀggningen Àr trycklös innan montering, demontering eller underhÄllsarbete.
Risk för brÀnnskador pÄ heta ytor. I vÀrmeanlÀggningar kan brÀnnskador pà huden uppstÄ pÄ grund av höga yttemperaturer.
⹠AnvÀnd skyddshandskar.
⹠SÀtt upp relevanta varningsmeddelanden i nÀrheten av enheten.
Risk för kroppsskador pÄ grund av fall eller stötar. BlÄmÀrken frÄn fall eller stötar mot anlÀggningens delar under monteringen.
⹠AnvÀnd personlig skyddsutrustning (skyddshjÀlm, skyddsklÀdsel, skyddshandskar, skyddsskor).
Enheten skall kontrolleras Ă„rligen.
TĂ€thet
âą Kompressor
âą Anslutningar, luftanslutningar.
Slutet kompressorkärl AT 8300A Produktdatablad (PDF-fil, 400 kB)
Reservdelskatalog, Reflex 2024 (PDF-fil, 3,5 MB)
Inkoppling av påfyllning, bruksanvisning (PDF-fil, 166 kB)
Modbusprotokoll för Reflex enheter (PDF-fil, 6,4 MB)
8300A, Bruksanvisning (PDF-fil, 5,5 MB)
Nivåbalans i grund och följekärl Armatec (PDF-fil, 557 kB)
Inkoppling, Reflexomat-Servitec-Påfyllning.pdf (PDF-fil, 411 kB)
Armatecs tolkning av AFS 2017 i förhållande till tryckhållning (PDF-fil, 298 kB)
CE/DoC, 8300A200-600 (PDF-fil, 146 kB)
