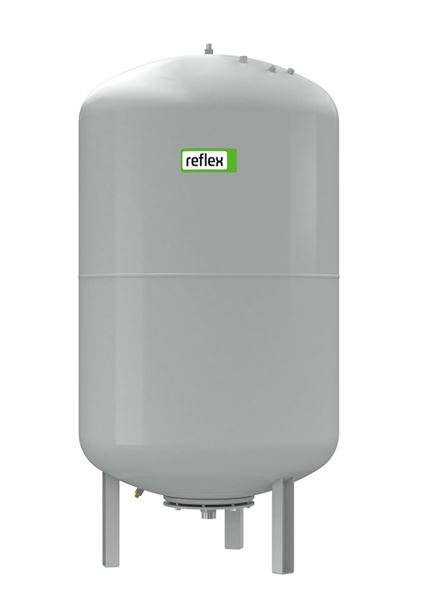

Följekärl till 8300E
| Dimensionsområde (liter) | 200 - 5000 |
|---|---|
| Tryckklass (PN) | 6 - 10 |
| Temperatur (°C) | 0 - 70 |
| Huvudmaterial | Stål |
| Artikelnummer | Artikel beskrivning | PN | Volym (l) | Antal | ||
|---|---|---|---|---|---|---|
| AT 8300EF200 | Följekärl 200L, 6bar , med utbytbar bälg. Används som följekärl till AT 8300E200. | 6 | 200 | 2025-07-29 | 22 200 SEK | |
| AT 8300EF300 | Följekärl 300L, 6bar , med utbytbar bälg. Används som följekärl till AT 8300E300. | 6 | 300 | 2025-07-29 | 29 800 SEK | |
| AT 8300EF500 | Följekärl 500L, 6bar , med utbytbar bälg. Används som följekärl till AT 8300E500. | 6 | 500 | 2025-07-29 | 40 200 SEK | |
| AT 8300EF500-10 | Följekärl 500L, 10bar , med utbytbar bälg. Används som följekärl till AT 8300E500-10. | 10 | 500 | 2025-07-29 | 51 700 SEK | |
| AT 8300EF600 | Följekärl 600L, 6bar , med utbytbar bälg. Används som följekärl till AT 8300E600. | 6 | 600 | 2025-07-29 | 45 300 SEK | |
| AT 8300EF800 | Följekärl 800L, 6bar , med utbytbar bälg. Används som följekärl till AT 8300E800. | 6 | 800 | 2025-07-29 | 54 500 SEK | |
| AT 8300EF1000 | Följekärl 1000L, 6bar , med utbytbar bälg. Används som följekärl till AT 8300E1000. | 6 | 1000 | 2025-07-29 | 69 700 SEK | |
| AT 8300EF1000-10 | Följekärl 1000L, 10bar , med utbytbar bälg. Används som följekärl till AT 8300E1000-10. | 10 | 1000 | 2025-07-29 | 90 900 SEK | |
| AT 8300EF1500 | Följekärl 1500L, 6bar , med utbytbar bälg. Används som följekärl till AT 8300E1500. | 6 | 1500 | 2025-07-29 | 81 400 SEK | |
| AT 8300EF2000-10 | Följekärl 2000L, 10bar , med utbytbar bälg. Används som följekärl till AT 8300E2000-10. | 10 | 2000 | 2025-07-29 | 192 400 SEK | |
| AT 8300EF3000-10 | Följekärl 3000L, 10bar , med utbytbar bälg. Används som följekärl till AT 8300E3000-10. | 10 | 3000 | 2025-07-29 | 238 100 SEK | |
| AT 8300EF4000 | Slutet följekärl 4000L, 6bar Reflex Reflexomat RF 4000 For Reflexomat pressurisation stations Grey, 6 bar | 6 | 4000 | 2025-07-29 | 185 100 SEK |
Följekärl till 8300E. Används primärt där det finns behov av två eller flera kärl med anledning av tex vid platsbrist. Exempelvis kan två 1000ls kärl eller fyra 500ls kärl ersätta ett 2000ls kärl.
PLC.41 Slutna expansionskärl med skilda rum för vätska och gas
Märkning på produkt: Uppgifter om volym, max. tryck, max. temperatur, tillverkningsår, tillverkningsnummer, typnummer, CE-märkning samt tillverkarens namn anges på utrustningens märkskylt.
Dimensionsområde (liter): 200 - 5000

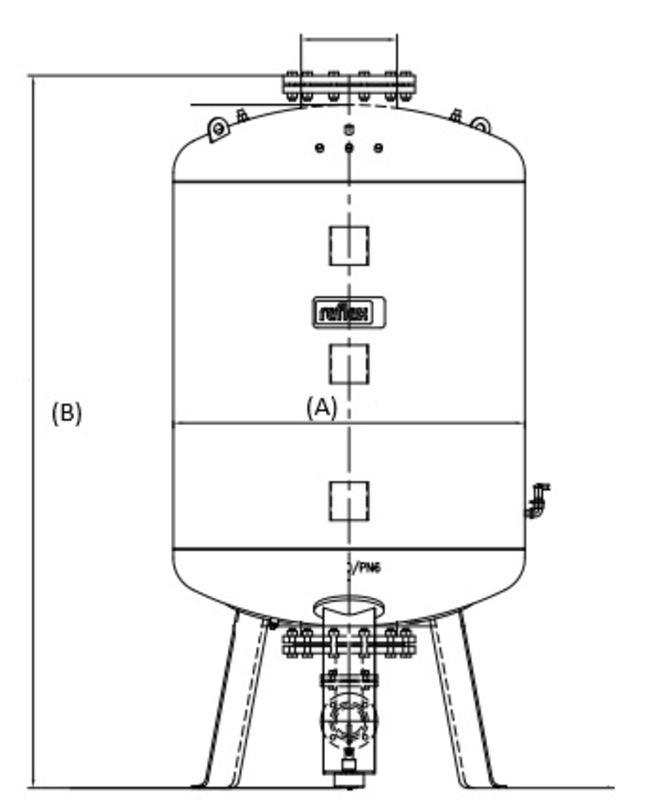

| Artikelnummer | A | B | Nettovikt (kg) |
|---|---|---|---|
| 8300EF200 | 634 | 967 | 43 |
| 8300EF300 | 634 | 1267 | 61 |
| 8300EF500 | 740 | 1473 | 79 |
| 8300EF500-10 | 750 | 1600 | 580 |
| 8300EF600 | 740 | 1717 | 88 |
| 8300EF800 | 740 | 2182 | 110 |
| 8300EF1000 | 1000 | 2025 | 330 |
| 8300EF1000-10 | 1000 | 2062 | 580 |
| 8300EF1500 | 1200 | 2020 | 328 |
| 8300EF2000-10 | 1200 | 2514 | 960 |
| 8300EF3000-10 | 1500 | 2532 | 960 |
| 8300EF4000 | 1500 | 3053 | 1140 |
Följekärl
Säkerhetsventilens öppningstryck på luftsidan motsvarar PN-klass på aktuell kärl. För PN6 kärl Pö 6bar, för PN10 Pö 10bar.
Huvudmaterial: Stål
Ingående material: Stål
Temperatur (°C): 0 - 70
Tryckklass (PN): 6 - 10
Anslutning: Utvändig gänga ISO 228-1 (G, BSPP), Flänsad EN1092
ETIM klassning: EC010571 - Expansionskärl, slutet kompressorkärl
BK04 kod: 20003 Expansionskärl och system
Produktens färg: RAL 7040 - Fönstergrå
| Artikelnummer | 8300EF200 | 8300EF300 | 8300EF500 | 8300EF500-10 | 8300EF600 | 8300EF800 | 8300EF1000 | 8300EF1000-10 | 8300EF1500 | 8300EF2000-10 | 8300EF3000-10 | 8300EF4000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Utförande typ | Expansionssystem | Expansionssystem | Expansionssystem | Expansionssystem | Expansionssystem | Expansionssystem | Expansionssystem | Expansionssystem | Expansionssystem | Expansionssystem | Expansionssystem | Expansionssystem |
| Ansl. 1 - spec. | 1 | 1 | 1 | 1 | 1 | DN65, PN6 | DN65, PN16 | DN65, PN6 | DN65, PN16 | DN65, PN16 | DN65, PN6 | |
| Volym (l) | 200 | 300 | 500 | 500 | 600 | 800 | 1000 | 1000 | 1500 | 2000 | 3000 | 4000 |
| PN | 6 | 6 | 6 | 10 | 6 | 6 | 6 | 10 | 6 | 10 | 10 | 6 |
Möjlig montageposition: Vertikal
Se bruksanvisning. Erfarenheter har visat att tunnväggiga elförzinkade stålrör inte är lämpliga att använda för expansionsledningar med anledning av risk för invändig korrosion. Stål-, koppar- eller diffusionstäta plaströr är att föredra.
Vid köp av av följekärl/sekundärkärl så ingår leverans av nödvändig utrustning för luft & vätsekanslutning till primärkärl.
Reservdelskatalog, Reflex 2024 (PDF-fil, 3,5 MB)
8300E, 8300EF, bruksanvisning (PDF-fil, 2,8 MB)
Slutet expansionskärl AT 8300EF Produktdatablad (PDF-fil, 268 kB)
8300K, 8300E/EF 300-800l, 10bar, CE/DOC (PDF-fil, 170 kB)
8300K, 8300E/EF 1000-5000l, 6bar, CE/DOC (PDF-fil, 169 kB)
8300K, 8300E/EF 1000-5000l, 10bar, CE/DOC (PDF-fil, 169 kB)
8300K, 8300E/EF 200-800l, 6bar, CE/DOC (PDF-fil, 169 kB)
