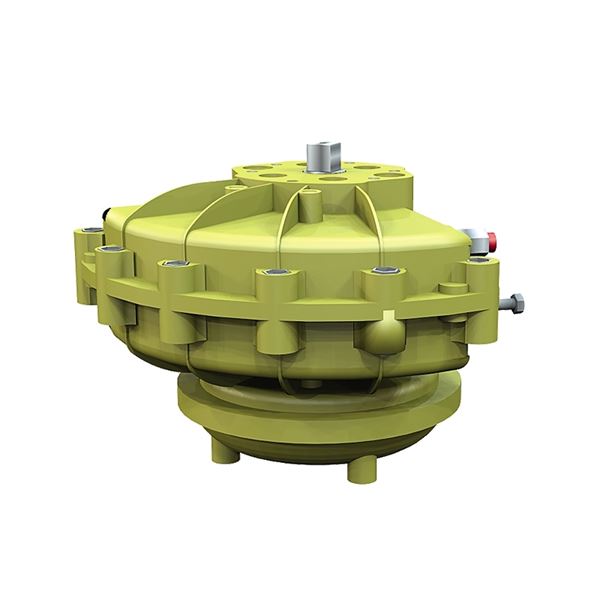

Pneumatiskt manöverdon AT 3841-5

Pneumatiskt enkelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller där 90° vridning erfordras.

Offert

Tekniska specifikationer

ProduktseriePneumatiskt manöverdon AT 3841-
Temperatur (°C)-20 - 80
HuvudmaterialAluminium

Tillbehör

Magnetventil AT 3816-DRF3601

Strypblock 3/2 till FLEX magnetventil Justeras med skruvmejsel För enkelverkande don

2 970 SEK

Färre än 10 i lager Leverans från lager

Magnetventil AT 3816-FLEX230VAC

Magnetventil FLEX 5/2 & 3/2 Namur anslutning 230VAC LED Strypning 10-20 s.

4 070 SEK

I lager Leverans från lager

Magnetventil AT 3816-FLEX24VDC

Magnetventil FLEX 5/2 3/2 Namur anslutning 24VDC LED Strypning 10-20 s.

4 070 SEK

I lager Leverans från lager

Artikelinformation

Enkelverkande Kinetrol 053F120
Enkelverkande pneumatiskt don
med ISO 5211 F03/05/07, 14 mm

Ursprungsland: GB Storbritannien

Tullstatnr: 84819000

Mått och vikt

Nettovikt (kg): 2.7

Bruttovikt (kg): 2.7

Mått A (mm): 118

Mått B (mm): 117

Mått E (mm): 117

Tekniska data

Temperatur (°C): -20 - 80

Utförande typ: Automation

Utförande: Pneumatiskt enkelverkande, Kvartsvarvs

Korrosionsskydd: C4 (EN ISO 12944-2)

Anslutning enligt ISO 5211: F03/F05/F07

Drivbussning: 14x14mm

Maximalt moment MAST (Nm): 20.9

Manövertid (s): 0.19

Felsäkert läge: NC-normally closed

Luftförbrukning (l): 0.995

Nedladdningsbart

Varianter

Artikelnummer Maximalt moment MAST (Nm) Anslutning enligt ISO 5211 Drivbussning Avs.datum Bruttopris Antal
AT 3841-3 10,3 F03/F05 11x11mm 2025-08-25 Beställningsvara 4 890 SEK
AT 3841-5 20,9 F03/F05/F07 14x14mm Förfrågan Förfrågan Offert
AT 3841-7 50,8 F05/F07 17x17mm Förfrågan Förfrågan Offert
AT 3841-8 81,3 F07 17x17mm Förfrågan Förfrågan Offert
AT 3841-9 104 F07/F10 22x22mm Förfrågan Förfrågan Offert
AT 3841-10 164 F10 22x22mm 2025-05-23 Färre än 10 i lager 16 600 SEK
AT 3841-12 238 F10 22x22mm 2025-08-25 Beställningsvara 22 900 SEK
AT 3841-10NO 164 F10 22x22mm 2025-06-13 Beställningsvara 16 600 SEK
AT 3841-14 588 F12 27x27mm 2025-08-25 Beställningsvara 52 900 SEK
AT 3841-15 1002 F14 36x36mm 2025-08-25 Beställningsvara 63 700 SEK
AT 3841-16 1321 F14 36x36mm 2025-08-25 Beställningsvara 103 800 SEK
AT 3841-18 2954 F16 46x46mm 2025-08-25 Beställningsvara 204 000 SEK
AT 3841-5HT 20,9 F03/F05/F07 14x14mm Förfrågan Förfrågan Offert
AT 3841-5NO 20,9 F03/F05/F07 14x14mm Förfrågan Förfrågan Offert
AT 3841-7HT 50,8 F05/F07 17x17mm Förfrågan Förfrågan Offert
