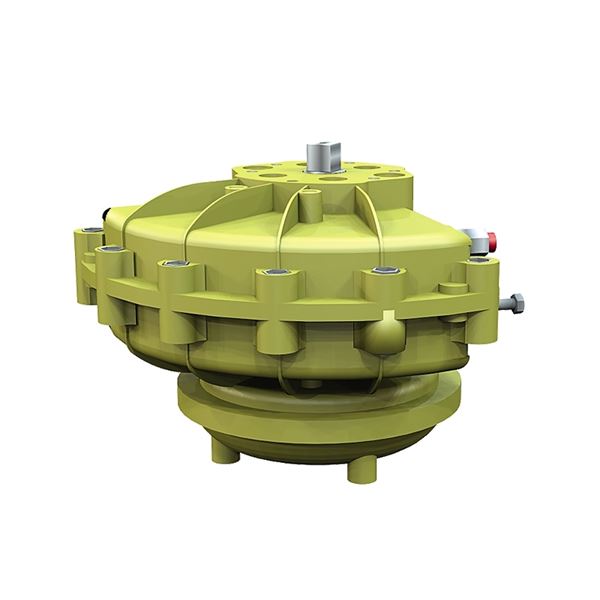

3841-_IMG_1.jpg Prestera

Pneumatiskt manöverdon AT 3841-8

Pneumatiskt enkelverkande manöverdon för on-off och reglering av kulventiler, vridspjÀll eller dÀr 90° vridning erfordras.

11 600 SEK

Beställningsvara Leverans från lager

Tekniska specifikationer

ProduktseriePneumatiskt manöverdon AT 3841-
Temperatur (°C)-20 - 80
HuvudmaterialAluminium

Tillbehör

Magnetventil AT 3816-DRF3601

Strypblock 3/2 till FLEX magnetventil Justeras med skruvmejsel För enkelverkande don

3 150 SEK

Färre än 10 i lager Leverans från lager

Magnetventil AT 3816-FLEX230VAC

Magnetventil FLEX 5/2 & 3/2 Namur anslutning 230VAC LED Strypning 10-20 s.

4 310 SEK

I lager Leverans från lager

Magnetventil AT 3816-FLEX24VDC

Magnetventil FLEX 5/2 3/2 Namur anslutning 24VDC LED Strypning 10-20 s.

4 310 SEK

I lager Leverans från lager

Artikelinformation

Enkelverkande Kinetrol 083F120
Enkelverkande pneumatiskt don
med ISO 5211 F07, 17mm

Ursprungsland: GB Storbritannien

Tullstatnr: 84819000

Förpackningsstorlek: 0

Förpackningsstorlek Sverige: 0

MĂ„tt och vikt

Nettovikt (kg): 7.23

Bruttovikt (kg): 7.23

MĂ„tt A (mm): 174

MĂ„tt B (mm): 197

MĂ„tt E (mm): 197

Tekniska data

Temperatur (°C): -20 - 80

Utförande typ: Automation

Utförande: Pneumatiskt enkelverkande, Kvartsvarvs

Korrosionsskydd: C4 (EN ISO 12944-2)

Anslutning enligt ISO 5211: F07

Drivbussning: 17x17mm

Manövertid (s): 0.48

FelsÀkert lÀge: NC-normally closed

Luftförbrukning (l): 4.16

Maximalt moment (Nm): 81.3

Nedladdningsbart

Varianter

Artikelnummer Maximalt moment (Nm) Anslutning enligt ISO 5211 Drivbussning Avs.datum Bruttopris Antal
AT 3841-3 10,3 F03/F05 11x11mm 2026-07-01 Beställningsvara 5 200 SEK
AT 3841-5 20,9 F03/F05/F07 14x14mm 2026-04-06 Färre än 10 i lager 8 700 SEK
AT 3841-7 50,8 F05/F07 17x17mm 2026-04-06 Färre än 10 i lager 10 300 SEK
AT 3841-8 81,3 F07 17x17mm 2026-06-10 Beställningsvara 11 600 SEK
AT 3841-9 104 F07/F10 22x22mm 2026-04-06 I lager 13 400 SEK
AT 3841-10 164 F10 22x22mm 2026-04-06 Färre än 10 i lager 17 600 SEK
AT 3841-12 238 F10 22x22mm 2026-07-01 Beställningsvara 24 300 SEK
AT 3841-10NO 164 F10 22x22mm 2026-04-20 Beställningsvara 17 600 SEK
AT 3841-14 588 F12 27x27mm 2026-07-01 Beställningsvara 56 100 SEK
AT 3841-15 1002 F14 36x36mm 2026-07-01 Beställningsvara 67 500 SEK
AT 3841-16 1321 F14 36x36mm 2026-07-01 Beställningsvara 110 000 SEK
AT 3841-18 2954 F16 46x46mm 2026-07-01 Beställningsvara 216 200 SEK
AT 3841-5HT 20,9 F03/F05/F07 14x14mm 2026-07-01 Beställningsvara 9 800 SEK
AT 3841-5NO 20,9 F03/F05/F07 14x14mm 2026-07-01 Beställningsvara 8 700 SEK
AT 3841-7HT 50,8 F05/F07 17x17mm 2026-07-01 Beställningsvara 12 100 SEK
