5354223

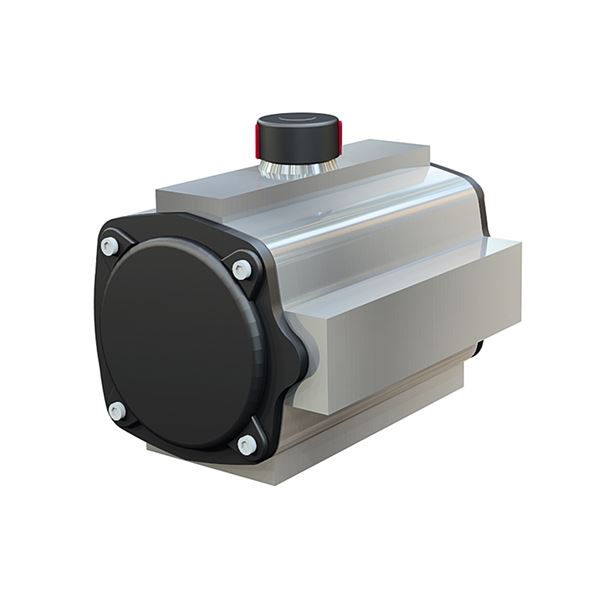

Pneumatiska dubbelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller andra applikationer där 90° vridning erfordras.
6 200 SEK
Leverans från lager
| Produktserie | Pneumatiskt manöverdon AT 3830- |
|---|---|
| Temperatur (°C) | -30 - 100 |
| Huvudmaterial | Aluminium |
Strypblock 5/2 till FLEX magnetventil Justeras med skruvmejsel För dubbelverkande don
2 970 SEK
Leverans från lager
Magnetventil FLEX 5/2 & 3/2 Namur anslutning 230VAC LED Strypning 10-20 s.
4 070 SEK
Leverans från lager
Magnetventil FLEX 5/2 3/2 Namur anslutning 24VDC LED Strypning 10-20 s.
4 070 SEK
Leverans från lager
Pneum manöverdon dubbelverk.
77 Nm vid 6 bar luft
90°
NAMUR-STD
ISO 5211 - F05/07
17 mm stjärna
-30°C till 100°C
Ursprungsland: ES Spanien
Tullstatnr: 85014020
Nettovikt (kg): 3
Bruttovikt (kg): 3
Mått A (mm): 177
Mått B (mm): 137
Mått C (mm): 111
Temperatur (°C): -30 - 100
Utförande typ: Automation
Utförande: Pneumatiskt dubbelverkande, Kvartsvarvs
Korrosionsskydd: C3 (EN ISO 12944-2)
Anslutning enligt ISO 5211: F05/F07
Drivbussning: 17x17mm
Maximalt moment MAST (Nm): 77
Manövertid (s): 0.1
Luftförbrukning (l): 0.64
| Artikelnummer | Maximalt moment MAST (Nm) | Anslutning enligt ISO 5211 | Drivbussning | Antal | ||
|---|---|---|---|---|---|---|
| AT 3830-10 | 12 | F03 | 9x9mm | 2025-05-16 | 2 840 SEK | |
| AT 3830-20 | 19,5 | F03/F05 | 11x11mm | 2025-05-16 | 3 780 SEK | |
| AT 3830-20F04 | 19,5 | F04 | 11x11mm | 2025-05-16 | 3 780 SEK | |
| AT 3830-40 | 41 | F05 | 14x14mm | 2025-05-16 | 4 740 SEK | |
| AT 3830-40F04 | 41 | F04 | 14x14mm | 2025-06-09 | 4 740 SEK | |
| AT 3830-40LT-1015 | 41 | F05 | 14x14mm | 2025-06-25 | 6 200 SEK | |
| AT 3830-80 | 77 | F05/F07 | 17x17mm | 2025-05-16 | 6 200 SEK | |
| AT 3830-80LT-1015 | 77 | F05/F07 | 17x17mm | 2025-06-25 | 6 900 SEK | |
| AT 3830-130 | 118 | F05/F07 | 17x17mm | 2025-05-16 | 7 700 SEK | |
| AT 3830-130LT-1015 | 118 | F05/F07 | 17x17mm | 2025-06-25 | 8 500 SEK | |
| AT 3830-200 | 175 | F07/F10 | 17x17mm | 2025-05-16 | 10 200 SEK | |
| AT 3830-300 | 291 | F07/F10 | 22x22mm | 2025-05-16 | 11 000 SEK | |
| AT 3830-300HT | 291 | F07/F10 | 22x22mm | 2025-06-11 | 12 200 SEK | |
| AT 3830-500 | 433 | F10 | 22x22mm | 2025-05-16 | 12 900 SEK | |
| AT 3830-850 | 718 | F10/F12 | 27x27mm | 2025-05-16 | 19 800 SEK | |
| AT 3830-1200 | 1038 | F10/F14 | 36x36mm | 2025-06-25 | 29 000 SEK | |
| AT 3830-1750 | 1413 | F14 | 36x36mm | 2025-06-25 | 37 800 SEK | |
| AT 3830-2100 | 2172 | F16 | 46x46mm | 2025-06-25 | 47 400 SEK | |
| AT 3830-2500 | 3461 | F16 | 46x46mm | 2025-06-25 | 57 200 SEK | |
| AT 3830-4000 | 4816 | F16, F25 | 55x55mm | 2025-06-25 | 74 700 SEK |
3830-_PDS_3.pdf (PDF-fil, 695 kB)
3830-3831, CE-Intyg (PDF-fil, 249 kB)
