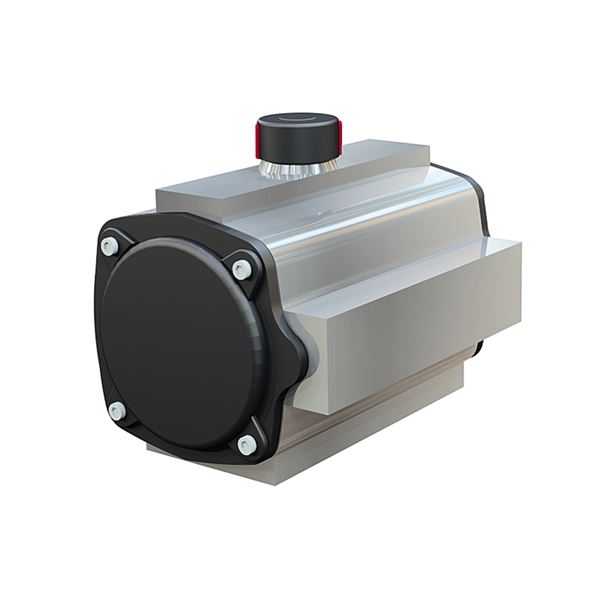

Pneumatiskt manöverdon AT 3830-300

RSK logo

5354226

Pneumatiska dubbelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller andra applikationer där 90° vridning erfordras.

11 700 SEK

Färre än 10 i lager Leverans från lager

Tekniska specifikationer

ProduktseriePneumatiskt manöverdon AT 3830-
Temperatur (°C)-30 - 100
HuvudmaterialAluminium

Tillbehör

Magnetventil AT 3816-DRN5611

Strypblock 5/2 till FLEX magnetventil Justeras med skruvmejsel För dubbelverkande don

3 150 SEK

Färre än 10 i lager Leverans från lager

Magnetventil AT 3816-FLEX230VAC

Magnetventil FLEX 5/2 & 3/2 Namur anslutning 230VAC LED Strypning 10-20 s.

4 310 SEK

I lager Leverans från lager

Magnetventil AT 3816-FLEX24VDC

Magnetventil FLEX 5/2 3/2 Namur anslutning 24VDC LED Strypning 10-20 s.

4 310 SEK

I lager Leverans från lager

Gränslägesbox AT 3818ACT

Gränslägesbox till 3830/31 ISO 5211 och NAMUR standard IP 67 Aluminium

1 860 SEK

Slut Leverans från lager

Renoveringssats AT 3830-300R

Renoveringssats till 3830/3831-300 Reservdelssats -30°C till 100°C

2 610 SEK

Färre än 10 i lager Leverans från lager

Artikelinformation

Pneum manöverdon dubbelverk.
291 Nm vid 6 bar luft
90°
NAMUR-STD
ISO 5211 - F07/10
22 mm stjärna
-30°C till 100°C

RSK förpackningstyp: NE Oförpackad

Ursprungsland: ES Spanien

Tullstatnr: 85014020

Förpackningsstorlek: 0

Förpackningsstorlek Sverige: 0

Förpackningsstorlek Finland: 0

Förpackningsstorlek Norge: 0

Förpackningsstorlek Danmark: 0

Mått och vikt

Nettovikt (kg): 8.5

Bruttovikt (kg): 8.5

Mått A (mm): 273

Mått B (mm): 182

Mått C (mm): 152.5

Tekniska data

Temperatur (°C): -30 - 100

Utförande typ: Automation

Utförande: Pneumatiskt dubbelverkande, Kvartsvarvs

Korrosionsskydd: C3 (EN ISO 12944-2)

Anslutning enligt ISO 5211: F07/F10

Drivbussning: 22x22mm

Manövertid (s): 0.4

Luftförbrukning (l): 1.96

Maximalt moment (Nm): 291

Nedladdningsbart

Ritningar

Varianter

Artikelnummer Maximalt moment (Nm) Anslutning enligt ISO 5211 Drivbussning Avs.datum Bruttopris Antal
AT 3830-10 RSK 5353659 12 F03 9x9mm 2026-04-09 Tillfälligt slut 3 010 SEK
AT 3830-20 RSK 5353665 19,5 F03/F05 11x11mm 2026-04-06 I lager 4 010 SEK
AT 3830-20F04 RSK 5381405 19,5 F04 11x11mm 2026-04-06 I lager 4 010 SEK
AT 3830-40 RSK 5353669 41 F05 14x14mm 2026-04-06 I lager 5 000 SEK
AT 3830-40F04 41 F04 14x14mm 2026-04-21 Beställningsvara 5 000 SEK
AT 3830-40LT-1015 41 F05 14x14mm 2026-05-08 Beställningsvara 6 600 SEK
AT 3830-80 RSK 5354223 77 F05/F07 17x17mm 2026-04-06 I lager 6 600 SEK
AT 3830-80LT-1015 77 F05/F07 17x17mm 2026-05-08 Beställningsvara 7 300 SEK
AT 3830-130 RSK 5354224 118 F05/F07 17x17mm 2026-04-06 Färre än 10 i lager 8 200 SEK
AT 3830-130LT-1015 118 F05/F07 17x17mm 2026-05-08 Beställningsvara 9 000 SEK
AT 3830-200 RSK 5354225 175 F07/F10 17x17mm 2026-04-06 Färre än 10 i lager 10 800 SEK
AT 3830-300 RSK 5354226 291 F07/F10 22x22mm 2026-04-06 Färre än 10 i lager 11 700 SEK
AT 3830-300HT 291 F07/F10 22x22mm 2026-04-23 Beställningsvara 12 900 SEK
AT 3830-500 RSK 5354227 433 F10 22x22mm 2026-04-06 Färre än 10 i lager 13 700 SEK
AT 3830-850 RSK 5354228 718 F10/F12 27x27mm 2026-04-06 Färre än 10 i lager 21 000 SEK
AT 3830-1200 RSK 5354229 1038 F10/F14 36x36mm 2026-04-06 Färre än 10 i lager 30 700 SEK
AT 3830-1750 RSK 5354230 1413 F14 36x36mm 2026-05-08 Beställningsvara 40 100 SEK
AT 3830-2100 RSK 5354231 2172 F16 46x46mm 2026-05-08 Beställningsvara 50 200 SEK
AT 3830-2500 RSK 5354232 3461 F16 46x46mm 2026-05-08 Beställningsvara 60 600 SEK
AT 3830-4000 RSK 5354233 4816 F16, F25 55x55mm 2026-05-08 Beställningsvara 79 200 SEK
