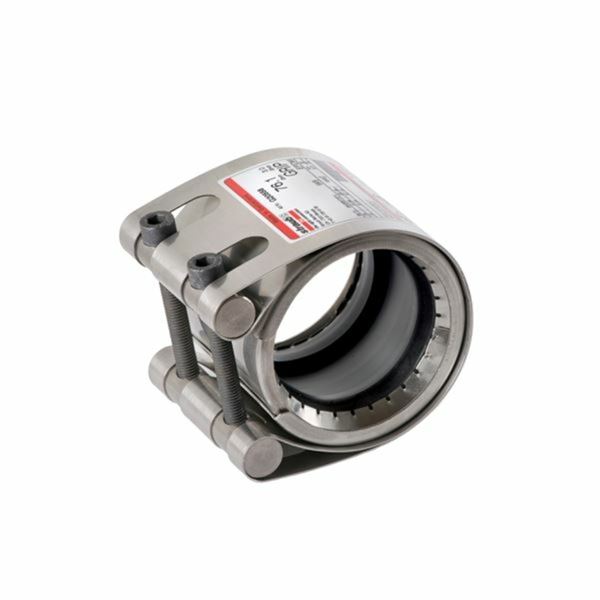

Rørkupling Straub-Grip NBR gir en strekkfast skjøt av alle typer metallrør med trykk opptil 46 bar. Den er den ideelle rør kuplingen for skipsbygging, VA og industrianlegg. Den fungerer like godt for trykk- som for sugeledninger. Ved å stramme låseboltene med riktig moment, vil griperingen feste seg i overflaten av røret å sikre en aksiell strekkfast rørskjøt. Strekkfastheten øker i takt med belastningen og trykket. Gummielementet med leppetetning i begge ender sørger for lang levetid uten lekkasje. Progressiv tetning, høyere trykk gir bedre tetning. Temperaturområde fra -20 til + 80 °C. Leveres klar til bruk, har lav vekt og tillater avstand mellom rør ender samt angulært avvik, absorberer lyd og er en ideell løsning på steder hvor det er trangt.
| Dimensjonsområde (DN) | 15 - 700 |
|---|---|
| Trykklasse (PN) | 16 - 64 |
| Artikkelnummer | Navn | DN | PN | Mål A (mm) | Antall | |
|---|---|---|---|---|---|---|
| AT 128042 | Straub-Grip 21,3 mm NBR 16 bar (W5) | 20 | 21,3 | Forespørsel | Tilbud | |
| AT 100222 | Straub-Grip 26,9 mm NBR 16 bar (W5) | 20 | 26,9 | Forespørsel | Tilbud | |
| AT 100223 | Straub-Grip 33,7 mm NBR 16 bar (W5) | 25 | 39 | 33,7 | Forespørsel | Tilbud |
| AT 100225 | Straub-Grip 38 mm NBR 16 bar (W5) | 32 | 38 | Forespørsel | Tilbud | |
| AT 100226 | Straub-Grip 40 mm NBR 16 bar (W5) | 32 | 40 | Forespørsel | Tilbud | |
| AT 100228 | Straub-Grip 42,4 mm NBR 16 bar (W5) | 32 | 33 | 42,4 | Forespørsel | Tilbud |
| AT 100229 | Straub-Grip 44,5 mm NBR 16 bar (W5) | 40 | 44,5 | Forespørsel | Tilbud | |
| AT 100231 | Straub-Grip 48,3 mm NBR 16 bar (W5) | 40 | 28 | 48,3 | Forespørsel | Tilbud |
| AT 100232 | Straub-Grip 54 mm NBR 16 bar (W5) | 50 | 54 | Forespørsel | Tilbud | |
| AT 100234 | Straub-Grip 57,0 mm NBR 16 bar (W5) | 50 | 57 | Forespørsel | Tilbud | |
| AT 100235 | Straub-Grip 60,3 mm NBR 16 bar (W5) | 50 | 23 | 60,3 | Forespørsel | Tilbud |
| AT 100237 | Straub-Grip 66,6 mm NBR 16 bar (W5) | 65 | 66,6 | Forespørsel | Tilbud | |
| AT 100238 | Straub-Grip 70 mm NBR 16 bar (W5) | 65 | 70 | Forespørsel | Tilbud | |
| AT 100240 | Straub-Grip 73 mm NBR 16 bar (W5) | 65 | 73 | Forespørsel | Tilbud | |
| AT 100241 | Straub-Grip 76,1 mm NBR 16 bar (W5) | 65 | 35 | 76,1 | Forespørsel | Tilbud |
| AT 100243 | Straub-Grip 79,5 mm NBR 16 bar (W5) | 65 | 79,5 | Forespørsel | Tilbud | |
| AT 100244 | Straub-Grip 84,0 mm NBR 16 bar (W5) | 80 | 84 | Forespørsel | Tilbud | |
| AT 100246 | Straub-Grip 88,9 mm NBR 16 bar (W5) | 80 | 26 | 88,9 | Forespørsel | Tilbud |
| AT 100247 | Straub-Grip 100,6 mm NBR 16 bar (W5) | 80 | 100,6 | Forespørsel | Tilbud | |
| AT 100249 | Straub-Grip 101,6 mm NBR 16 bar (W5) | 100 | 101,6 | Forespørsel | Tilbud | |
| AT 100250 | Straub-Grip 104 mm NBR 16 bar (W5) | 100 | 104 | Forespørsel | Tilbud | |
| AT 100252 | Straub-Grip 108,0 mm NBR 16 bar (W5) | 100 | 108 | Forespørsel | Tilbud | |
| AT 100253 | Straub-Grip 114,3 mm NBR 16 bar (W5) | 100 | 22 | 114,3 | Forespørsel | Tilbud |
| AT 100256 | Straub-Grip 133,0 mm NBR 16 bar (W5) | 125 | 133 | Forespørsel | Tilbud | |
| AT 100258 | Straub-Grip 139,7 mm NBR 16 bar (W5) | 125 | 139,7 | Forespørsel | Tilbud | |
| AT 100259 | Straub-Grip 154,0 mm NBR 16 bar (W5) | 150 | 154 | Forespørsel | Tilbud | |
| AT 100261 | Straub-Grip 159,0 mm NBR 16 bar (W5) | 150 | 159 | Forespørsel | Tilbud | |
| AT 100262 | Straub-Grip 168,3 mm NBR 16 bar (W5) | 150 | 168,3 | Forespørsel | Tilbud | |
| AT 100264 | Straub-Grip 204 mm NBR (W5) | 200 | 204 | Forespørsel | Tilbud | |
| AT 100265 | Straub-Grip 206 mm NBR (W5) | 200 | 206 | Forespørsel | Tilbud | |
| AT 100267 | Straub-Grip 219,1 mm NBR 10 bar (W5) | 200 | 219,1 | Forespørsel | Tilbud | |
| AT 100270 | Straub-Grip 256 mm NBR (W5) | 250 | 256 | Forespørsel | Tilbud | |
| AT 100273 | Straub-Grip 306 mm NBR (W5) | 300 | 306 | Forespørsel | Tilbud | |
| AT 100277 | Straub-Grip 355,6 mm NBR (W5) | 350 | 355,6 | Forespørsel | Tilbud | |
| AT 100279 | Straub-Grip 406,4 mm NBR (W5) | 400 | 406,4 | Forespørsel | Tilbud |
Rørkupling Straub-Grip NBR gir en strekkfast skjøt av alle typer metallrør med trykk opptil 46 bar…
VelgStraub Grip kommer i trykklasse PN16-64 og tåler temperaturer fra -20 til 100°C. Kan også anvendes for en rekke ulike medier inklusive vann, olje, gass, brennstoff og andre hydrokarboner. Dette er et høykvalitetsprodukt som oppfyller de høyeste standarder for pålitelighet.
AFS 2023:5, PED 2014/68/EU
Produktmerking: Dimensjon, trykklasse, materiale
Dimensjonsområde (DN): 15 - 700
En fleksibel kobling med progressiv tetning og forankring som muliggjør vinkelforskjeller og sikrer en aksiell fastsetting for metallrør og rørdeler. Den behøver ikke spesielle forberedelser av ender på rørene eller rørdelene.
Koblingene er av syrefast stål AISI 316L eller tilsvarende med tetning i NBR.

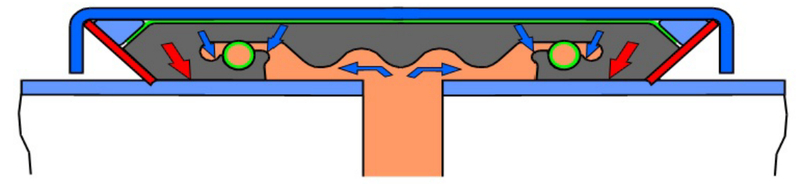

Forankringsprinsppet:
Ved å stramme låseboltene med riktig moment, vil griperingen feste seg i overflaten på røret og sikre en aksiell strekkfast rørskjøt. Strekkfastheten øker i takt med belastningen og trykket.

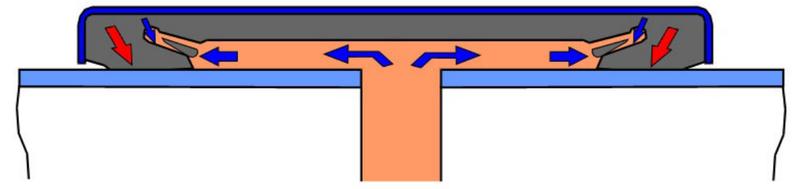

Tetningsprinsippet:
Gummielement med leppetetning i begge ender sørger for lang levetid uten lekkasje. Progressiv tetning, høyere trykk gir bedre tetning.
Hovedmateriale: Rustfritt stål, Gummi
Hovedmaterialets kode: Syrefast stål AISI 316L (1.4404, CF3M), NBR (nitrilgummi)
Inngående materialer: Rustfritt stål, Gummi
Inkludert materialkode: Syrefast stål AISI 316L (1.4404, CF3M), NBR (nitrilgummi)
Temperatur (°C): -20 - 80
Trykklasse (PN): 16 - 64
Strømningsretning: To-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Se teknisk manual
