DVC1310 DVC

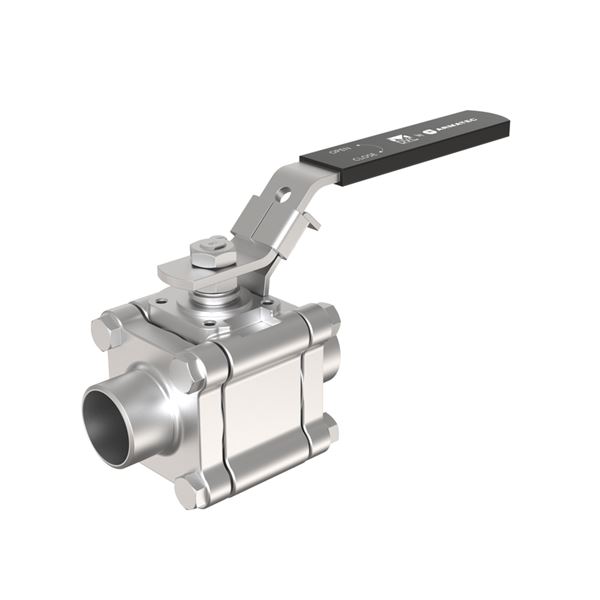

Kugleventil DVC1310 ISO1127 svejseender

Kvalitets kuglehane i rustfrit stål med dynamisk pakdåse. Fuld eller Reduceret lysning. Mulighed for aktuator montage

Dimensionsområde (DN)15 - 50
PN100 - 125
Temperatur (°C)-38 - 245
HovedmaterialeRustfrit stål

Varianter

Artikelnummer Udførsel DN PN Temperatur fra °C Betjening KVS værdi Tilslutning 1
AT DVC1310500015 Reduce Bore 15 125 -38 - 245 Låsbart håndtag 7 ISO 1127 svejseender
AT DVC1310500016 Reduce Bore 15 125 -38 - 245 Fri aksel 7 ISO 1127 svejseender
AT DVC1310500020 Reduce Bore 20 125 -38 - 245 Låsbart håndtag 13 ISO 1127 svejseender
AT DVC1310500021 Reduce Bore 20 125 -38 - 245 Fri aksel 13 ISO 1127 svejseender
AT DVC1310500025 Reduce Bore 25 125 -38 - 245 Låsbart håndtag 34 ISO 1127 svejseender
AT DVC1310500026 Reduce Bore 25 125 -38 - 245 Fri aksel 34 ISO 1127 svejseender
AT DVC1310500032 Reduce Bore 32 125 -38 - 245 Låsbart håndtag 60 ISO 1127 svejseender
AT DVC1310500033 Reduce Bore 32 125 -38 - 245 Fri aksel 60 ISO 1127 svejseender
AT DVC1310500040 Reduce Bore 40 100 -38 - 245 Låsbart håndtag 95 ISO 1127 svejseender
AT DVC1310500041 Reduce Bore 40 100 -38 - 245 Fri aksel 95 ISO 1127 svejseender
AT DVC1310500050 Reduce Bore 50 100 -38 - 245 Låsbart håndtag 215 ISO 1127 svejseender
AT DVC1310500051 Reduce Bore 50 100 -38 - 245 Fri aksel 215 ISO 1127 svejseender
AT DVC1310500065 Reduce Bore 65 100 -38 - 245 Låsbart håndtag 370 ISO 1127 svejseender
AT DVC1310500066 Reduce Bore 65 100 -38 - 245 Fri aksel 370 ISO 1127 svejseender
AT DVC1310510008 Full Bore 8 125 -38 - 245 Låsbart håndtag 7 ISO 1127 svejseender
AT DVC1310510009 Full Bore 8 125 -38 - 245 Fri aksel 7 ISO 1127 svejseender
AT DVC1310510010 Full Bore 10 125 -38 - 245 Låsbart håndtag 7 ISO 1127 svejseender
AT DVC1310510011 Full Bore 10 125 -38 - 245 Fri aksel 7 ISO 1127 svejseender
AT DVC1310510015 Full Bore 15 125 -38 - 245 Låsbart håndtag 13 ISO 1127 svejseender
AT DVC1310510016 Full Bore 15 125 -38 - 245 Fri aksel 13 ISO 1127 svejseender
AT DVC1310510020 Full Bore 20 125 -38 - 245 Låsbart håndtag 34 ISO 1127 svejseender
AT DVC1310510021 Full Bore 20 125 -38 - 245 Fri aksel 34 ISO 1127 svejseender
AT DVC1310510025 Full Bore 25 125 -38 - 245 Låsbart håndtag 60 ISO 1127 svejseender
AT DVC1310510026 Full Bore 25 125 -38 - 245 Fri aksel 60 ISO 1127 svejseender
AT DVC1310510032 Full Bore 32 100 -38 - 245 Låsbart håndtag 95 ISO 1127 svejseender
AT DVC1310510033 Full Bore 32 100 -38 - 245 Fri aksel 95 ISO 1127 svejseender
AT DVC1310510040 Full Bore 40 100 -38 - 245 Låsbart håndtag 215 ISO 1127 svejseender
AT DVC1310510041 Full Bore 40 100 -38 - 245 Fri aksel 215 ISO 1127 svejseender
AT DVC1310510050 Full Bore 50 100 -38 - 245 Låsbart håndtag 370 ISO 1127 svejseender
AT DVC1310510051 Full Bore 50 100 -38 - 245 Fri aksel 370 ISO 1127 svejseender

Tilbehør

Håndtag for DVC1210/1310 & DVC1211/1311

Fjederbelastet håndtag til DVC1210, DVC1310, DVC1211 og DVC1311. Rørhåndtag for DVC1211 & DVC1311…

Vælg

Produktinformation

Anvendelsesområde

Robust industri kugleventil til krævende opgaver. Alle
kugleventiler trykprøves og der foreligger certifikat 3.1/EN10204
som kan leveres på forespørgsel.
Fuld gennemløb.

Kvalitetssikring

Produktet er CE-mærket

CE mærkning større end 1"

Mål og vægt

Dimensionsområde (DN): 15 - 50

Funktion og design

Antistatisk spindel med dynamisk pakdåse. Den unikke skrå flade nederst på spindlen, hvorpå pyramidepakningen ligger, giver optimal tætning, lavt moment og lang levetid.
PTFE med 25% kulfiber anvendes som pakningsmateriale.
Dette materiale er velegnet til højere tryk og temperatur, og er desuden mere slidstærkt end traditionelt PTFE.
Godkendelser: EU1935 i rustfri, ATEX, SIL3, FDA, ADI

Tekniske data

Hovedmateriale: Rustfrit stål

Hovedmateriale kode: Syrefast stål AISI 316 (1.4408, CF8M)

Indgående materialer: Øvrigt

Inkluderet materialekode: Kulfyld PTFE (25%)

Temperatur (°C): -38 - 245

PN: 100 - 125

Tilslutning: ISO 1127 svejseender

Installation og vedligeholdelse

Flowretning: Dobbeltvirkende

Mulig montage retning: Vertikal, Horisontal

Se installationsmanual
