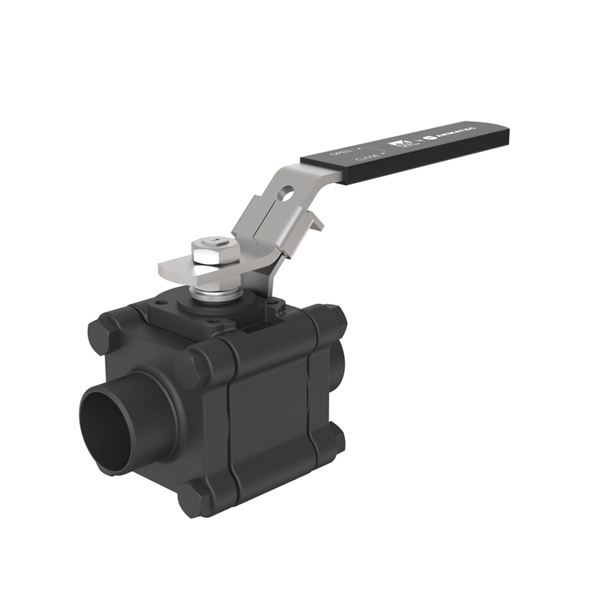

Fuld & Reduceret lysning Kugleventil i højeste kvalitet. Dynamisk spindelpakdåse. Kan leveres som reguleringsventil.
Dimensionsområde (DN) | 15 - 65 |
---|---|
PN | 100 - 125 |
Temperatur (°C) | -28 - 245 |
Hovedmateriale | Stål |
Artikelnummer | Udførsel | DN | PN | Temperatur fra °C | Betjening | KVS værdi | Tilslutning 1 |
---|---|---|---|---|---|---|---|
AT DVC1210100015 | Reduce Bore | 15 | 125 | -28 - 245 | Låsbart håndtag | 7 | Indvendig gevind ISO228-1 (G, BSPP) |
AT DVC1210100016 | Fri spindel, Reduce Bore | 15 | 125 | -28 - 245 | Fri aksel | 7 | EN12627 svejseender |
AT DVC1210100020 | Reduce Bore | 20 | 125 | -28 - 245 | Låsbart håndtag | 13 | EN12627 svejseender |
AT DVC1210100021 | Fri spindel, Reduce Bore | 20 | 125 | -28 - 245 | Fri aksel | 13 | EN12627 svejseender |
AT DVC1210100025 | Reduce Bore | 25 | 125 | -38 - 245 | Låsbart håndtag | 34 | EN12627 svejseender |
AT DVC1210100026 | Fri spindel, Reduce Bore | 25 | 125 | -28 - 245 | Fri aksel | 34 | EN12627 svejseender |
AT DVC1210100032 | Reduce Bore | 32 | 125 | -28 - 245 | Låsbart håndtag | 60 | EN12627 svejseender |
AT DVC1210100033 | Fri spindel, Reduce Bore | 32 | 125 | -28 - 245 | Fri aksel | 60 | EN12627 svejseender |
AT DVC1210100040 | Reduce Bore | 40 | 100 | -28 - 245 | Låsbart håndtag | 95 | EN12627 svejseender |
AT DVC1210100041 | Fri spindel, Reduce Bore | 40 | 100 | -28 - 245 | Fri aksel | 95 | EN12627 svejseender |
AT DVC1210100050 | Reduce Bore | 50 | 100 | -38 - 245 | Låsbart håndtag | 215 | EN12627 svejseender |
AT DVC1210100051 | Fri spindel, Reduce Bore | 50 | 100 | -28 - 245 | Fri aksel | 215 | EN12627 svejseender |
AT DVC1210100065 | Reduce Bore | 65 | 100 | -28 - 245 | Låsbart håndtag | 430 | EN12627 svejseender |
AT DVC1210100066 | Fri spindel, Reduce Bore | 65 | 100 | -28 - 245 | Fri aksel | 430 | EN12627 svejseender |
AT DVC1210110015 | Full Bore | 15 | 125 | -28 - 245 | Låsbart håndtag | 13 | EN12627 svejseender |
AT DVC1210110016 | Fri spindel, Full Bore | 15 | 125 | -28 - 245 | Fri aksel | 13 | EN12627 svejseender |
AT DVC1210110020 | Full Bore | 20 | 125 | -28 - 245 | Låsbart håndtag | 34 | EN12627 svejseender |
AT DVC1210110021 | Fri spindel, Full Bore | 20 | 125 | -28 - 245 | Fri aksel | 34 | EN12627 svejseender |
AT DVC1210110025 | Full Bore | 25 | 125 | -28 - 245 | Låsbart håndtag | 60 | EN12627 svejseender |
AT DVC1210110026 | Fri spindel, Full Bore | 25 | 125 | -28 - 245 | Fri aksel | 60 | EN12627 svejseender |
AT DVC1210110032 | Full Bore | 32 | 100 | -28 - 245 | Låsbart håndtag | 95 | EN12627 svejseender |
AT DVC1210110033 | Fri spindel, Full Bore | 32 | 100 | -28 - 245 | Fri aksel | 95 | EN12627 svejseender |
AT DVC1210110040 | Full Bore | 40 | 100 | -28 - 245 | Låsbart håndtag | 215 | EN12627 svejseender |
AT DVC1210110041 | Fri spindel, Full Bore | 40 | 100 | -28 - 245 | Fri aksel | 215 | EN12627 svejseender |
AT DVC1210110050 | Full Bore | 50 | 100 | -28 - 245 | Låsbart håndtag | 430 | EN12627 svejseender |
AT DVC1210110051 | Fri spindel, Full Bore | 50 | 100 | -28 - 245 | Fri aksel | 430 | EN12627 svejseender |
Robust industri kugleventil til krævende opgaver.
Reduceret gennemløb.
Produktet er CE-mærket
CE mærkning større end 1"
Dimensionsområde (DN): 15 - 65
Antistatisk spindel med dynamisk pakdåse. Den unikke skrå flade nederst på spindlen, hvorpå pyramidepakningen ligger, giver optimal tætning, lavt moment og lang levetid.
PTFE med 25% kulfiber anvendes som pakningsmateriale.
Dette materiale er velegnet til højere tryk og temperatur, og er desuden mere slidstærkt end traditionelt PTFE.
Godkendelser: ATEX, SIL3
Hovedmateriale: Stål
Hovedmateriale kode: Stål GP240GH N (1.0619)
Indgående materialer: Øvrigt
Inkluderet materialekode: Kulfyld PTFE (25%)
Temperatur (°C): -28 - 245
PN: 100 - 125
Tilslutning: EN12627 svejseender
Flowretning: Dobbeltvirkende
Mulig montage retning: Vertikal, Horisontal
Se installationsmanual
