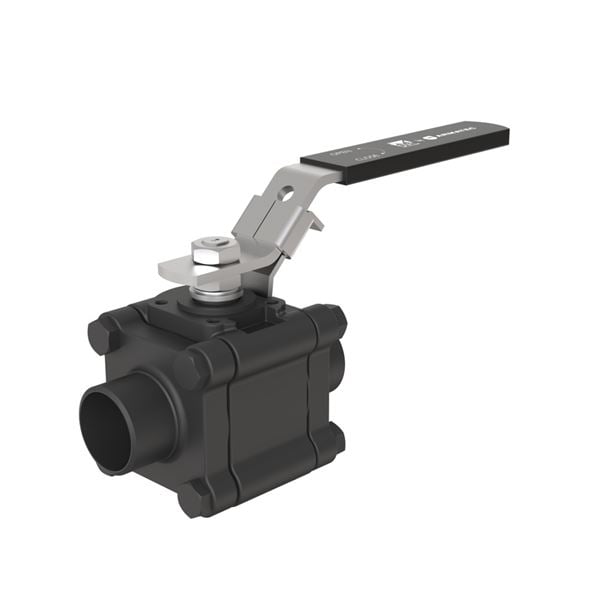

DVC1210_IMG_1.jpg DVC

Kugleventil DVC1210. Reduce bore, Gevind

Kuglehane i stål med mulighed for svejseender eller gevind tilslutning. Både fuld og reduceret lysning er en mulighed

Dimensionsområde (DN)8 - 65
PN64 - 125
Temperatur (°C)-28 - 245
HovedmaterialeStål

Varianter

Artikelnummer DN PN Temperatur fra °C Tilslutning Betjening KVS værdi
AT DVC1210000020 20 125 -28 - 245 Indvendig gevind ISO228-1 (G, BSPP) Låsbart håndtag 13
AT DVC1210000021 20 125 -28 - 245 Indvendig gevind ISO228-1 (G, BSPP) Fri aksel 13
AT DVC1210000025 25 125 -28 - 245 Indvendig gevind ISO228-1 (G, BSPP) Låsbart håndtag 34
AT DVC1210000026 25 125 -28 - 245 Indvendig gevind ISO228-1 (G, BSPP) Fri aksel 34
AT DVC1210000032 32 125 -28 - 245 Indvendig gevind ISO228-1 (G, BSPP) Låsbart håndtag 60
AT DVC1210000033 32 125 -28 - 245 Indvendig gevind ISO228-1 (G, BSPP) Fri aksel 60
AT DVC1210000040 40 100 -28 - 245 Indvendig gevind ISO228-1 (G, BSPP) Låsbart håndtag 95
AT DVC1210000041 40 100 -28 - 245 Indvendig gevind ISO228-1 (G, BSPP) Fri aksel 95
AT DVC1210000050 50 100 -28 - 245 Indvendig gevind ISO228-1 (G, BSPP) Låsbart håndtag 215
AT DVC1210000051 50 100 -28 - 245 Indvendig gevind ISO228-1 (G, BSPP) Fri aksel 215

Tilbehør

Håndtag for DVC1210/1310 & DVC1211/1311

Fjederbelastet håndtag til DVC1210, DVC1310, DVC1211 og DVC1311.

Vælg

Produktinformation

Anvendelsesområde

Robust industri kugleventil til krævende opgaver.
Kugleventil i højeste kvalitet med dynamisk spindelpakdåse.
Kan leveres som reguleringsventil.

Kvalitetssikring

Produktet er CE-mærket

CE mærkning større end 1"

Mål og vægt

Dimensionsområde (DN): 8 - 65

Funktion og design

Antistatisk spindel med dynamisk pakdåse. Den unikke skrå flade nederst på spindlen, hvorpå pyramidepakningen ligger, giver optimal tætning, lavt moment og lang levetid.
PTFE med 25% kulfiber anvendes som pakningsmateriale.
Dette materiale er velegnet til højere tryk og temperatur, og er desuden mere slidstærkt end traditionelt PTFE.
Godkendelser: ATEX, SIL3

Tekniske data

Hovedmateriale: Stål

Hovedmateriale kode: Stål GP240GH N (1.0619)

Indgående materialer: Øvrigt

Inkluderet materialekode: Kulfyld PTFE (25%)

Temperatur (°C): -28 - 245

PN: 64 - 125

Tilslutning: Indvendig gevind ISO228-1 (G, BSPP)

Installation og vedligeholdelse

Flowretning: Dobbeltvirkende

Mulig montage retning: Vertikal, Horisontal

Se installationsmanual
