Sanitær butterflyventil med svejseender i høj kvalitet. Designet til brug i fødevareindustrien.
Dimensionsområde (DN) | 20 - 150 |
---|---|
PN | 10 |
Temperatur (°C) | -10 - 120 |
Hovedmateriale | Rustfrit stål |
Artikelnummer | DN | PN | Temperatur fra °C | Tilslutning 1 |
---|---|---|---|---|
AT DVC2600202025 | 25 | 10 | -10 - 120 | Svejseender i henhold til EN10357 serie A (DIN11850-2) |
AT DVC2600202032 | 32 | 10 | -10 - 120 | Svejseender i henhold til EN10357 serie A (DIN11850-2) |
AT DVC2600202040 | 40 | 10 | -10 - 120 | Svejseender i henhold til EN10357 serie A (DIN11850-2) |
AT DVC2600202050 | 50 | 10 | -10 - 120 | Svejseender i henhold til EN10357 serie A (DIN11850-2) |
AT DVC2600202065 | 65 | 10 | -10 - 120 | Svejseender i henhold til EN10357 serie A (DIN11850-2) |
AT DVC2600202080 | 80 | 10 | -10 - 120 | Svejseender i henhold til EN10357 serie A (DIN11850-2) |
AT DVC2600202100 | 100 | 10 | -10 - 120 | Svejseender i henhold til EN10357 serie A (DIN11850-2) |
AT DVC2600202150 | 150 | 10 | -10 - 120 | Svejseender i henhold til EN10357 serie A (DIN11850-2) |
AT DVC2600206020 | 10 | -10 - 120 | Svejseender i henhold til EN10357 serie D (SMS3008) | |
AT DVC2600206040 | 40 | 10 | -10 - 120 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC2600206050 | 50 | 10 | -10 - 120 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC2600206065 | 65 | 10 | -10 - 120 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC2600206080 | 80 | 10 | -10 - 120 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC2600206100 | 100 | 10 | -10 - 120 | Svejseender i henhold til EN10357 serie D (SMS3008) |
Sanitær butterflyventil i meget høj kvalitet, til brug i fødevareindustrien.
EU1935 og FDA fødevaregodkendelse er standard og 3.1 materiale certifikat medleveres på forespørgsel

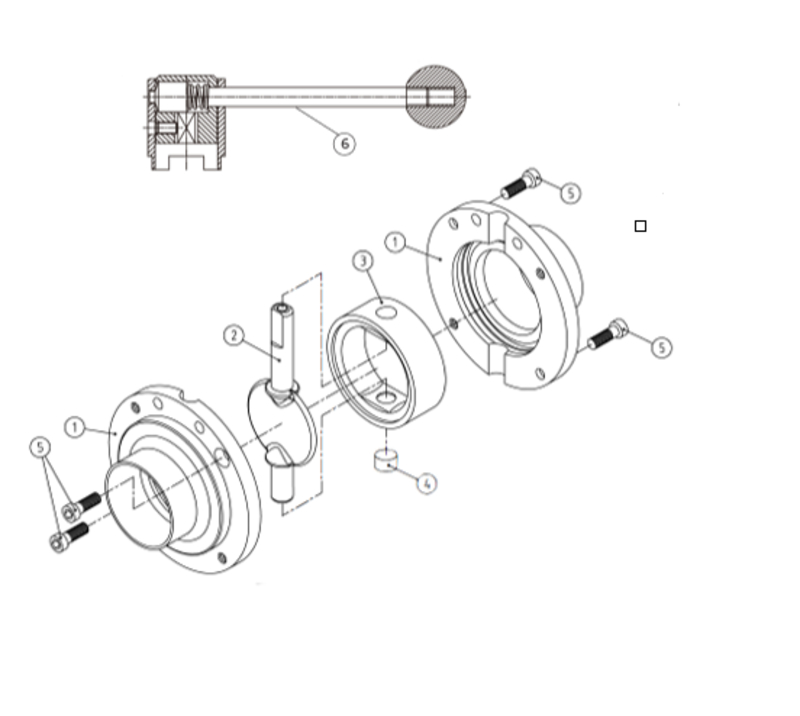

Pos | Komponent | Materiale |
---|---|---|
1 | Hus | Syrefast stål AISI 316L (1.4404, CF3M) |
2 | Klap & Spindel | Syrefast stål AISI 316L (1.4404, CF3M) |
3 | Liner | EPDM |
4 | Prop | EPDM |
5 | Bolte | Rustfrit stål AISI 304 (1.4301) |
6 | Håndtag | Rustfrit stål AISI 304 (1.4301) |
Dimensionsområde (DN): 20 - 150

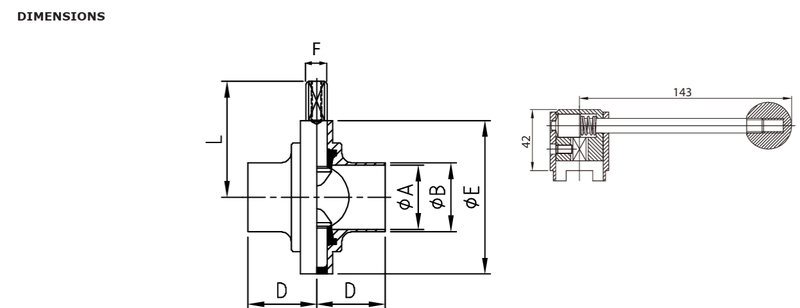

DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |
---|---|---|---|---|---|---|---|---|---|
ØA | 26 | 32 | 38 | 50 | 66 | 81 | 100 | 146.8 | |
ØB | 29 | 35 | 41 | 53 | 70 | 85 | 104 | 154 | |
ØE | 79 | 85 | 90 | 105 | 125 | 137 | 157 | 216.5 | |
D | 34 | 38 | 38 | 40 | 41 | 42 | 44 | 44 | |
Rørtykkelse | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | |
L | 61 | 64.3 | 66.7 | 77.6 | 84.8 | 91.6 | 101.7 | 132.5 | |
Netto vægt i (kg) | 1.18 | 1.22 | 1.28 | 1.32 | 1.66 | 1.94 | 3 | 7.75 | 0 |
DN | 20 | 40 | 50 | 65 | 80 | 100 |
---|---|---|---|---|---|---|
ØA | 22.6 | 35.6 | 48.6 | 60.3 | 72.9 | 97.6 |
ØB | 25 | 38 | 51 | 63.5 | 76.1 | 101.6 |
ØE | 79 | 85 | 105 | 112 | 125 | 157 |
D | 34 | 38 | 40 | 40 | 41 | 44 |
Rørtykkelse | 1.2 | 1.2 | 1.2 | 1.6 | 1.6 | 2 |
L | 61 | 64.3 | 74.3 | 77.6 | 84.8 | 101.7 |
Netto vægt i (kg) | 1.15 | 1.28 | 1.32 | 1.66 | 1.94 | 3 |
Ventilen kan leveres med 4-positionshåndtag eller pneumatisk aktuator - begge i en elegant og regøringsvenlig udførsel. Derudover med standard aktuator for at opnå en mere økonomisk løsning.
Udskiftelig liner
Blankpoleret rustfrit stål indvendig såvel som udvendig, gør ventilen rengøringsvenlig, og den to-delte krop forenkler vedligehold.
Betjening: 4-positionshåndtag, aktuator 505 eller cylinder Type 5126
Tilslutning: Svejseender DIN 11850-2 eller SMS 3008
Overflade: Indvendig < 0,8 µm , Udvendig < 1,6 µm
OPTION:
Dimension: DN150 (SMS)
Liner: Silikone eller FPM
Overflade: Elektropolering
Tilbagemelding: Mekanisk eller induktiv
Hovedmateriale: Rustfrit stål
Temperatur (°C): -10 - 120
PN: 10
Tilslutning: Svejseender i henhold til EN10357 serie A (DIN11850-2), Svejseender i henhold til EN10357 serie D (SMS3008)
Flowretning: Dobbeltvirkende
Mulig montage retning: Vertikal, Horisontal
Se installationsmanual
