E6330

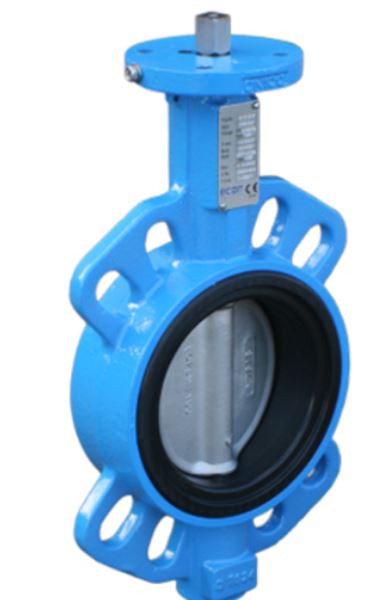

Wafer Butterflyventil E6330

Fødevaregodkendt Wafer butterflyventil i meget høj kvalitet med 90° firkantet spindel. Udskiftelig liner som let trækkes på huset. Peroxidhærdet liner der bevarer blødheden ved lave temperaturer.

Dimensionsområde (DN)50 - 400
PN10 - 16
Temperatur (°C)-10 - 140
HovedmaterialeSejjern

Varianter

Artikelnummer DN PN Temperatur fra °C Betjening Korrosionsklasse
AT E6330741646 50 16 -10 - 140 Fri aksel C2 (EN ISO 12944-2)
AT E6330741647 65 16 -10 - 140 Fri aksel C2 (EN ISO 12944-2)
AT E6330741648 80 16 -10 - 140 Fri aksel C2 (EN ISO 12944-2)
AT E6330741649 100 16 -10 - 140 Fri aksel C2 (EN ISO 12944-2)
AT E6330741650 125 16 -10 - 140 Fri aksel C2 (EN ISO 12944-2)
AT E6330741651 150 16 -10 - 140 Fri aksel C2 (EN ISO 12944-2)
AT E6330741652 200 16 -10 - 140 Fri aksel C2 (EN ISO 12944-2)
AT E6330741653 250 10 -10 - 140 Fri aksel C2 (EN ISO 12944-2)
AT E6330741654 300 10 -10 - 140 Fri aksel C2 (EN ISO 12944-2)
AT E6330747939 350 10 -10 - 140 Fri aksel C2 (EN ISO 12944-2)
AT E6330747940 400 10 -10 - 140 Fri aksel C2 (EN ISO 12944-2)

Produktinformation

Anvendelsesområde

EU1935/2004 fødevaregodkendt butterflyventil i særlig høj kvalitet.
Peroxid-hærdet EPDM liner i modsætning til normal svovlhærdet liner. Har bl.a. den fordel at gummiet bevarer dets smidighed selv ved lave temperaturer. Dette gør ventilen velegnet til brug i vandværker, hvor andre butterflyventiler har en tendens til at sætte sig fast.
Godkendelser: FDA 21 CFR 177.2600, EC1935:2004

Kvalitetssikring

Produktet er CE-mærket

Mål og vægt

Dimensionsområde (DN): 50 - 400

Funktion og design

Udskiftelig liner som let trækkes på huset.
2-lags epoxy coated overflade gør ventilen bestandig mod rustangreb.
Splines mellem spindel og klap giver maksimal kontaktflade og minimalt slør.
Bøsninger i bronze og delrin giver en ventil som kan klare mange aktiveringer og som har en lang levetid.
Selvcentrerende løsning DIN PN6/10/16 og ANSI150.
Ventilen kan leveres med aktuator, gear eller håndtag.

Tekniske data

Hovedmateriale: Sejjern

Hovedmateriale kode: Sejjern GJS-400-15 (GGG40)

Indgående materialer: Gummi

Inkluderet materialekode: EPDM

Temperatur (°C): -10 - 140

PN: 10 - 16

Installation og vedligeholdelse

Flowretning: Dobbeltvirkende

Mulig montage retning: Vertikal, Horisontal

Se installationsmanual
