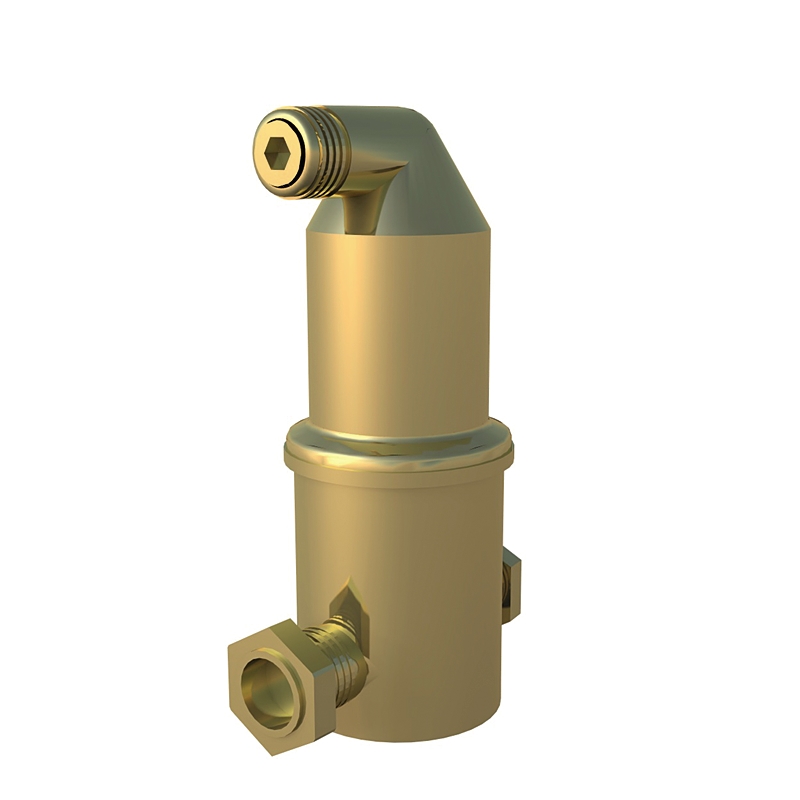

Automatisk luftudlader AT8032

Selvvirkende mikrobobleaflufter, type Reflex Exvoid A, i messing, til effektiv udluftning i varme- og køleanlæg

Tilgængelige størrelserG 3/4''- 2''
Tryktrin [bar]PN10
Tilladt temperatur0°C til 110°C
MaterialeMessing

Produktinformation

Anvendelse

Exvoid A anvendes for effektiv udluftning af fri luft i mikrobobler i varme- og kølesystemer med vand som medier. Kan om nødvendigt også installeres i systemer med blanding af vand med glykoler/ethanol, dog højst 50% koncentration.
Må ikke anvendes i systemer med blanding af vand/salte.

Ved at installere en mikrobobleaflufter i sit system, mindskes risikoen for flow-forstyrrelser, cirkulationsproblemer samt korrosionsskader. Den bidrager til øget funktionssikkerhed under svære driftstilfælde samt mindsker behovet for vedligeholdelse.

Exvoid A luftudladere fungerer optimalt i et anlæg med en maksimal statisk højde på 15m. Hvis det statiske tryk bliver højere, vil den opløste luft ikke frigives fra væsken, og luftudladeren har ingen reel funktion. I et sådan anlæg, vil det være mere optimalt med en Servitec vakuumaflufter AT8080-XX.

Kvalitetssikring

Konstrueret i henhold til PED 2014/68/EU.

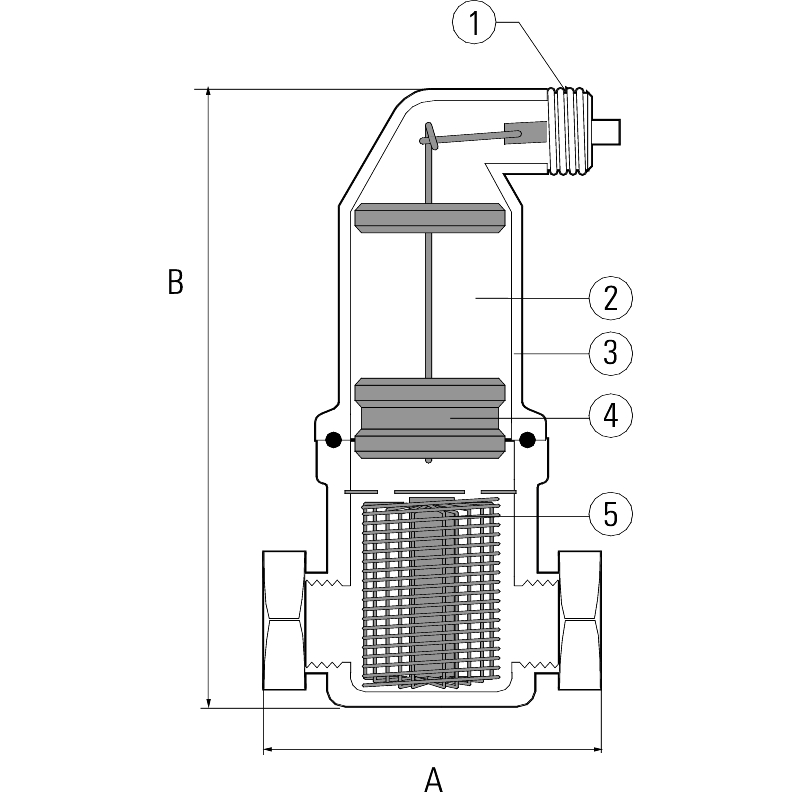

Komponentbeskrivelse

1Unik ventilmekanisme udført uden mulighed for lækage
2Særlig stort luftkammer, som mindsker udsving i tryk, for maksimal driftsikkerhed
3Hus af messing
4Flyder af polypropylen, specielt konstrueret for at forhindre snavs i at nå udluftningen
5Luftadskiller, trådnet som adskiller luften optimalt fra væsken

Mål og vægt, horisontal

Tilslutning22G 3/4G 1G 1 1/4G 1 1/2G 2
A [mm]10685888888132
B [mm]165165180202236277
D [mm]6363636363100
Vægt [kg]1,11,01,11,31,53,2

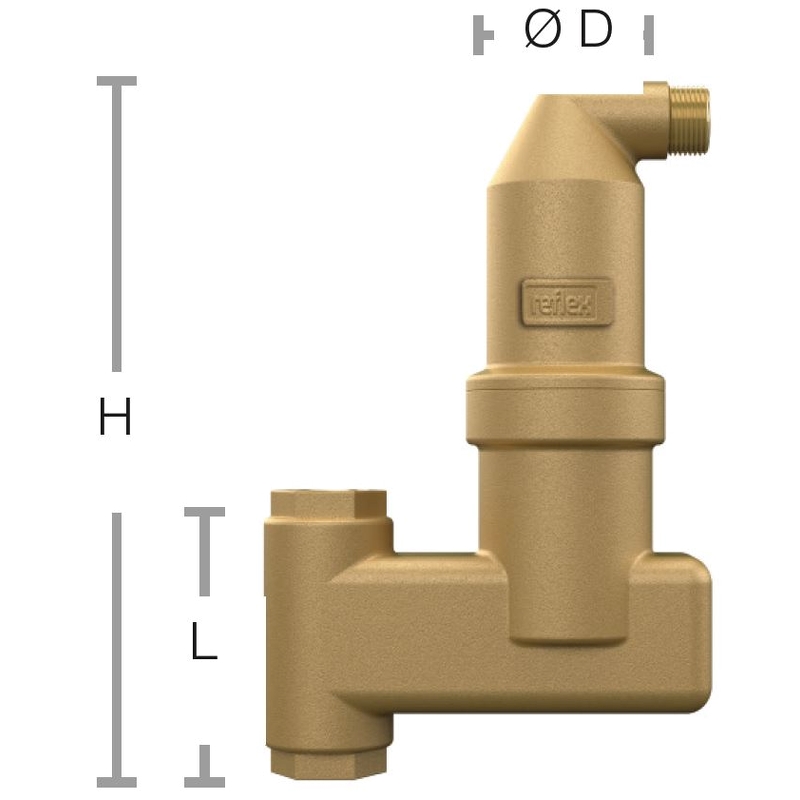

Mål og vægt, vertikal

Tilslutning22G 3/4G 1
ØD [mm]636363
L [mm]1048484
H [mm]216206206
Vægt [kg]2,01,91,9

Funktion og konstruktion

Den autmatiske luftudlader fjerner effektivt luft fra varme- og kølesystemer. Mikrobobler føres rundt i ethvert anlæg, og der er derfor behov for effektiv udluftning for at reducere de følgevirkninger luften medfører.
For at fjerne luften effektivt er enheden konstrueret med et særligt stort kammer med trådnet for at sænke hastigheden på væsken og dermed adskille luften optimalt fra væsken.

Inde i kammeret stiger luftboblerne op i luftkammeret, og løfter, og når flyderen herved sænkes ved den stigende mængde luft, trækkes luftudladningsventilen ned, og luften kan strømme ud i det fri. Når flyderen atter stiger ved det faldende luft-niveau, lukkes udluftningsmekanismen, og luftudladeren er igen klar til en ny mængde luft.
Luftudladerens specielle design gør at væsken aldrig kan nå udluftningsmekanismen, også selvom luften i kammeret komprimeres til 10 bar.
Luft som er opløst i væsken grundet højt tryk eller lav temperatur kan ikke udlades.

Tekniske data, horisontal

Tilslutning223/4''1''1 1/4''1 1/2''2''
Max flow [l/sek]0,350,350,551,01,42,2
Max flow [m3/h]1,251,252,03,75,08
kvs[m3/h]10,710,717,231,840,056,1

Tekniske data, vertikal

Tilslutning223/4''1''
Max flow [l/sek]0,350,350,55
Max flow [m3/h]1,251,252,0
kvs[m3/h]10,710,717,2

Tilbehør og varianter

For sol- og hedtvandssystem findes AT 8032H i DN 20-DN 40, som klarer
temperaturer up till 180 °C.

For størrelser 22-2'' findes tilhørende isoleringskappe type Exiso.

Installation

Eftersom mikroboblerne frigøres på det varmeste punkt i anlægget, bør komponenten placeres nær det varmeste punkt i systemet. I et varmesysten er det varmeste punkt oftest på fremløbsrøret, så tæt på varmekilden som muligt. I et kølesystem er det varmeste punkt oftest på returen, lige inden køle-kilden.

For at flyderen skal kunne løftes og luften kan blæses ud, skal der være et overtryk på ca. 0,5 bar ved installationspunktet.

Vedligehold og reservedele

Automataflufteren er i princippet vedligeholdelsesfri, men bør kontrolleres og eventuelt rengøres med jævne mellemrum for sikker drift og funktion.

Mærkning

Exvoid T er mærket med dimension, maks. drifttryk, maks. temperatur, typenummer samt leverandørens navn.

Bestillingsliste, horisontal

TilslutningArmatec varenr.Tilslutningstype
22AT8032-22Messing, klemring
G 3/4AT8032-20Messing, indvendigt gevind
G 1AT8032-25Messing, indvendigt gevind
G 1 1/4AT8032-32Messing, indvendigt gevind
G 1 1/2AT8032-40Messing, indvendigt gevind
G 2AT8032-50Messing, indvendigt gevind

Bestillingsliste, vertikal

TilslutningArmatec varenr.Tilslutningstype
22AT8032-22VMessing, klemring
G 3/4AT8032-20VMessing, indvendigt gevind
G 1AT8032-25VMessing, indvendigt gevind
