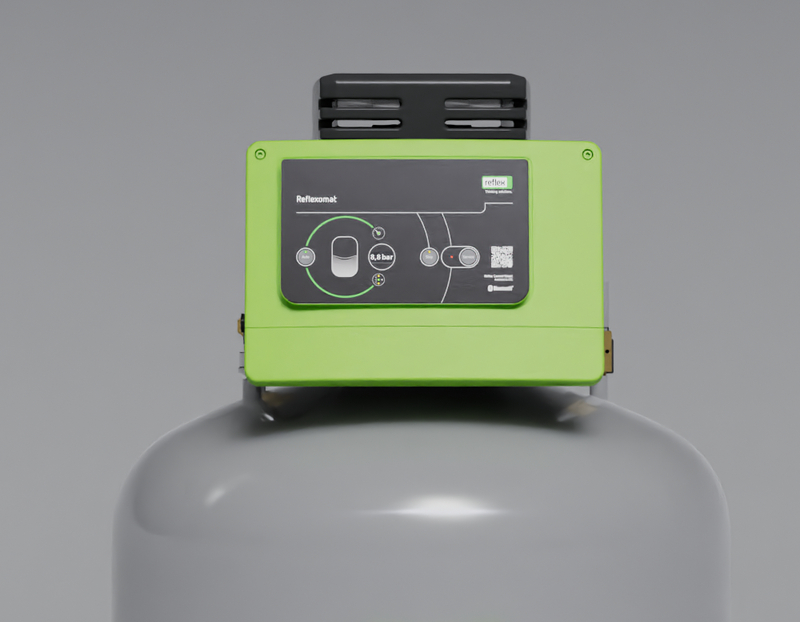

Komplet trykekspansion type Reflexomat Silent Compact Smart med lukket beholder og topmonteret styring med kompressor for stabil drift af et varme- eller kølesystem.Kompakt design med lydsvag kompressor monteret direkte på beholderen.
| Dimensionsområde (liter) | 200 - 600 |
|---|---|
| PN | 6 |
| Temperatur (°C) | -10 - 70 |
| Hovedmateriale | Stål |
| Artikelnummer | Artikelbeskrivelse | Spændingstilslutning |
|---|---|---|
| AT8300A200 | RSC smart 200 L | 230VAC |
| AT8300A300 | RSC smart 300 L | 230VAC |
| AT8300A400 | RSC smart 400 L | 230VAC |
| AT8300A500 | RSC smart 500 L | 230VAC |
| AT8300A600 | RSC smart 600 L | 230VAC |
Reservedele AT 8300-, beskrivelse af funktion kan findes på den respektive artikelside.
VælgTrykholdeanlægget optager de volumen-ændringer i vandmængden der sker i varme- og kølesystemer, som opstår ved temperaturændringer under drift.
Systemet består af en beholder med en tilsluttet topmonteret styreenhed. I beholderen findes en butylgummibælg, som adskiller væsken i bunden af beholderen fra et luftreservoir, som styres af kompressorenheden. Trykholdeenheden består af en kompressor, en magnetventil, en sikkerhedsventil samt en tryktransmitter. Styringen på toppen registrerer og regulerer et konstant driftstryk i anlægget ved varierende temperaturer.
Enheden er klargjort til automatisk vandpåfyldning ved en 230V udgang.
PLC.411 Lukkede ekspansionsbeholdere med separate rum til væsker og gasser og med trykbevaringsanordning
PED 2014/68/EU, AFS 2016:1
Produktet er CE-mærket
Samtlige størrelser er produceret i overensstemmelse med DIN EN 13831 samt godkendt iht. PED 2014/68/EU.
CE-mærket.
Anslået levetid: 15-20 år
Produktmærkning: Oplysninger om indhold, max. tryk, max. temperatur, fremstillingsår,
produktionsnummer, typenummer, CE-mærkningen, samt fabrikantens navn er angivet på udstyrets mærkeskilt.
Dimensionsområde (liter): 200 - 600
| Varenummer | A | B | Netto vægt i (kg) |
|---|---|---|---|
| AT8300A200 | 634 | 1223 | 52.4 |
| AT8300A300 | 634 | 1523 | 60.4 |
| AT8300A400 | 740 | 1509 | 74 |
| AT8300A500 | 740 | 1729 | 84.4 |
| AT8300A600 | 740 | 2130 | 96 |

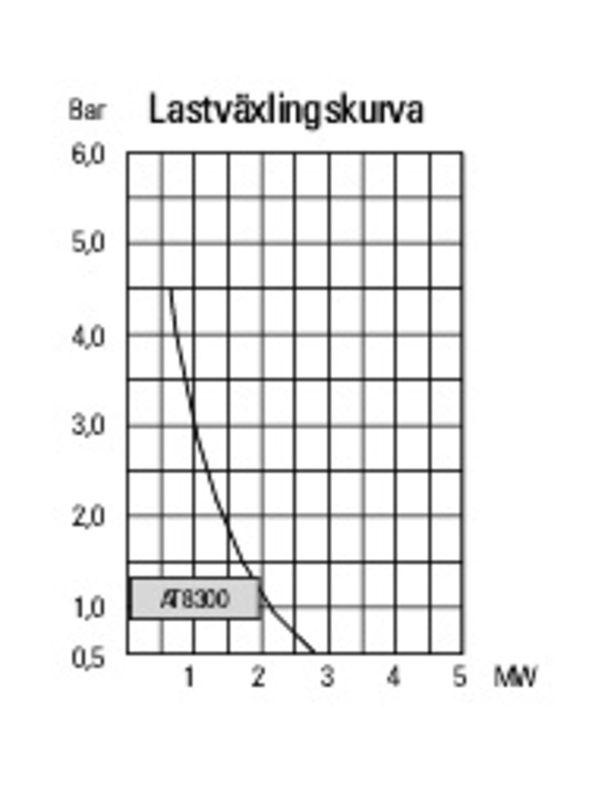

Trykholdesystem består af en beholder med butylgummibælg, samt en centrol smart styring m. display som styres via app. Der er indbygget Modbus RTU som kobles op via RS-485 interfase.
Bælgen adskiller systemvandet fra den omgivne komprimerede luft på bælgens yderside.
Når der vælges en trykholdestation, er der mulighed for at udnytte beholderens volumen op til 90%.
Enheden er udstyret med en vedligeholdelsesfri lydsvag oliefri kompressor.
Enheden består ydermere af en magnetventil, luftsikkerhedsventil, trykluftstil-
slutning, vejecelle samt manometer.
Den topmonterede styring overvåger og regulerer konstant driftstrykket for at sikre et så stabilt system som muligt. Trykket tillades at falde ned til max. 0,1 bar under det forudindstillede drifttryk inden kompressoren starter for at øge trykket.
En trykstigning i systemet sker, når temperaturen stiger og vandet herved udvider sig. Når trykket stiger 0,1 bar over det forudindstillede, vil magnetventilen i trykholdeenheden åbnes, for at sænke trykket i systemet til det forudindstillede. Denne funktion betyder, at beholderen udnyttes fuldt ud.
Drifttrykket kan til hver en tid ses på displayet. Bemærk, at denne styring kan klare et drifttryk på maksimalt 4,8 bar. Hvis drifttrykket forventes højere, bør en anden enhed vælges.
Den varierende mængde vand/væske i beholderen registreres hele tiden af vejecellen, som vægt-forandringer og vises som %-indhold i styringens display.
For øget driftsikkerhed og overvågning, findes følgende alarmer på en fælles udgang:
Lavt drifttryk
Højt drifttryk
Min. volumen
Maks. volumen
Maks tilladt påfyldning overskredet
(udelukkende hvis automatisk påfyldning er instal-
leret)
Volumenændringer sker kontinuerligt i både varme- og kølesystemer. Et dynamisk trykholdesystem sikrer en præcis regulering af anlægstrykket, og er optimalt, hvor pladsen er trang, da op til 90% af beholderens volumen kan udnyttes.
Trykholdeenhederne er samtidig produceret med henblik på at kunne yde med lang levetid.
Udgange:
To ekstra analoge udgange til tryk- og niveaustyring til CTS / SRO
Seks frit programmerbare digitale indgange
Seks frit programmerbare potentialfrie udgange
Derudover fås flere forskellige typer BUS-moduler udover det indbyggede midbus RTU modul. For mere information omkring disse, kontakt da venligst Armatec A/S eller læs om det under "kommunikationsmoduler" på Armatec's hjemmeside.
Hovedmateriale: Stål
Indgående materialer: Messing, Stål, Plast
Temperatur (°C): -10 - 70
PN: 6
Tilslutning: Udvendig gevind ISO228-1 (G, BSPP)
ETIM klassifikation: EC010571 - Fartøjskobling
IP klassifikation: IP54
Produktfarve: RAL 6018 - Gul grøn, RAL 7040 - Vinduesgrå
| Varenummer | Tilslutning 1 - spec. | Volumen (I) | PN | Spændingstilslutning | Driftstryk | Max driftstryk |
|---|---|---|---|---|---|---|
| AT8300A200 | 1 | 180 | 6 | 230VAC | 1 | 6 |
| AT8300A300 | 1 | 270 | 6 | 230VAC | 1 | 6 |
| AT8300A400 | 1 | 360 | 6 | 230VAC | 1 | 6 |
| AT8300A500 | 1 | 450 | 6 | 230VAC | 1 | 6 |
| AT8300A600 | 1 | 540 | 6 | 230VAC | 1 | 6 |
Mulig montage retning: Horisontal
For at opnå maksimal præstation og høj driftsikkerhed anbefales ekspansionsbeholderen monteret på systemets returledning på cirkulationspumpens sugeside.
Udstyret leveres komplet med de nødvendige forbindelser inkl. jordforbundet el-kabel med stikprop og fleksibel tilslutningsslange for enkel "plug and play" installation.
Det anbefales at tilkøbe aftapning og afspærringsventil med til anlægget. Se reservedel AT8363AS-
Hvis systemets temperatur er høj, og der er mulighed for at temperaturen i ekspansionsbeholderen vedvarende kan overstige 70°C, anbefales at montere en mellembeholder type AT 8303 før ekspansionsbeholderen, da bælgen i beholderen for nærværende trykhold ikke er godkendt til temperaturer over 70°C.
Skal installeres i et frost-frit område.
Udstyret er vedligeholdelsesfrit. For sikker funktion og drift anbefales regelmæssige tilsyn og kontrol, mindst en gang om året. Kontakt evt. Armatec A/S for en serviceaftale.
Som reservedele findes: Kompressor, ventilblok inkl. magnetventil og luftsikkerhedsventil, styreenhed, tryk- og volumen sensorer samt fleksibel tilslutningsslange.
