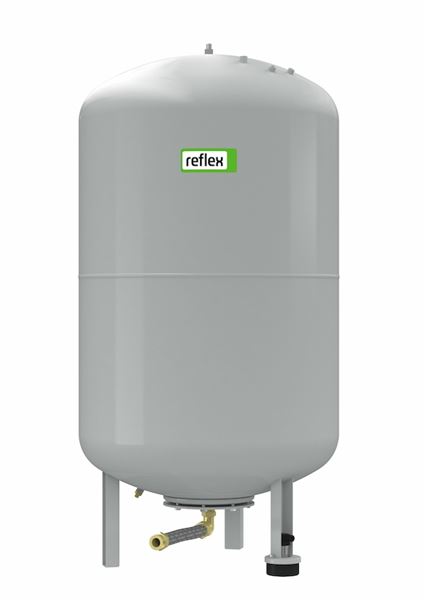

Reflexomat beholder AT8300E

Varianter

Tilbehør

Reservedele AT 8300-

Reservedele AT 8300-, beskrivelse af funktion kan findes på den respektive artikelside.

Vælg

Kompressorstyret trykholdeanlæg AT8300K

Reflexomat styring med kompressor med aktiv trykvedligeholdelse for jævn og stabil drift i varme- og…

Vælg

Reflexomat beholder AT8300EF

Sekundær ekspansionsbeholder til kompressorstyret trykhold med aktiv trykvedligeholdelse for jævn og…

Vælg

Produktinformation

Anvendelsesområde

Primærbeholder, som kombineret med kontrolenhed med kompressor optager de volumenændringer i vandmængden der sker i
varme- og kølesystemer, som opstår ved temperaturændringer under drift.
Beholderen kan modstå en konstant belastning af væske med temperatur fra -10 °C til +70 °C.
I beholderen findes en gummibælg, som adskiller væsken i bælgen fra den omgivende komprimerede luft på bælgens yderside.

Udbudstekst til rådgivere

PLC.411 Lukkede ekspansionsbeholdere med separate rum til væsker og gasser og med trykbevaringsanordning

Kvalitetssikring

AFS 2023:5

Produktet er CE-mærket

Samtlige størrelser er produceret i overensstemmelse med DIN EN 13831 samt godkendt iht. PED 2014/68/EU.
Styreenhederne er produceret i overensstemmelse med EN12828.
CE-mærket.

Beskyttelsesklasse: IP54 for styreenhederne.

Anslået levetid: 15-20 år

Produktmærkning: Oplysninger om indhold, max. tryk, max. temperatur, fremstillingsår, produktionsnummer, typenummer, CE-mærkningen, samt fabrikantens navn er angivet på udstyrets mærkeskilt.

Energi- og miljøerklæring

Liste over detaljer

Pos	Komponent	Materiale
1	Ekspansionsbeholder	Stål
2	Bælg	Butyl
3	Tilslutning	Messing

Mål og vægt

Dimensionsområde (liter): 200 - 5000

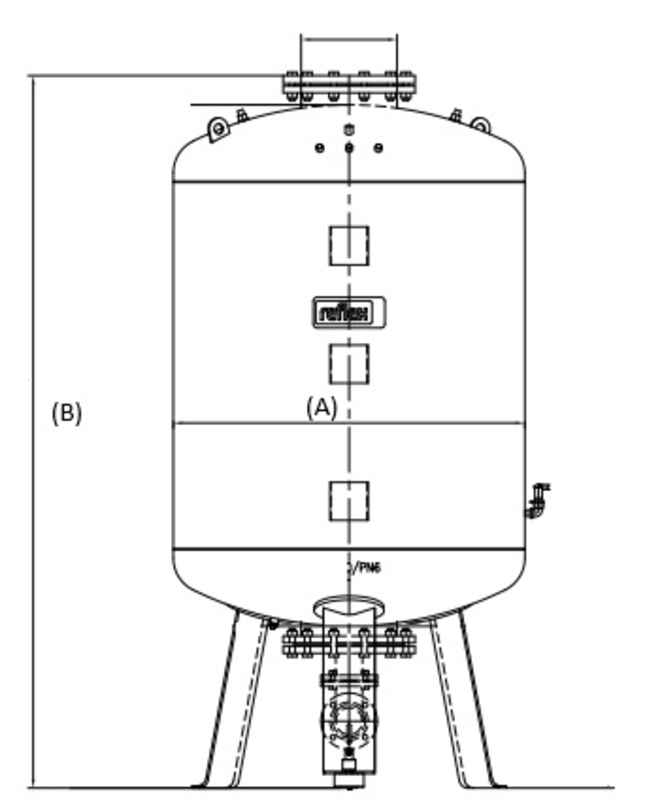

Mål

Varenummer	A	B	Netto vægt i (kg)
AT8300E200	634	989	43
AT8300E300	634	1289	61
AT8300E350-10	750	1340	230
AT8300E400	740	1277	70
AT8300E500	740	1497	79
AT8300E500-10	750	1600	275
AT8300E600	740	1807	88
AT8300E750-10	750	2179	345
AT8300E800	740	2185	110
AT8300E1000	1000	2025	308
AT8300E1000-10	1000	2065	580
AT8300E1500	1200	2025	328
AT8300E1500-10	1200	2055	800
AT8300E2000	1200	2480	380
AT8300E3000	1500	2480	795
AT8300E3000-10	1500	2532	954
AT8300E4000	1500	3053	1200
AT8300E4000-10	1500	3107	1350
AT8300E5000	1500	3588	865

Funktion og design

Trykholdesystem bestående af en beholder med bælg, samt en styring inkl.
display med mulighed for ekstern kommunikation.
Bælgen adskiller systemvandet fra den omgivne komprimerede luft.
Når der vælges en trykholdestation, er der mulighed for at udnytte beholderens volumen op til 90% i modsætningen til 40-50% i en fortrykt ekspansionsbeholder.

Enheden er udstyret med en vedligeholdelsesfri oliefri kompressor. Enheden består ydermere af en magnetventil, luftsikkerhedsventil, trykluftstilslutning, vejecelle samt manometer.

Styring overvåger og regulerer konstant driftstrykket for at sikre et så stabilt
system som muligt. Trykket tillades at falde ned til max. 0,1 bar under det forudindstillede drifttryk inden kompressoren starter for at øge trykket.
En trykstigning i systemet sker, når temperaturen stiger og vandet herved udvider sig. Når trykket stiger 0,1 bar over det forudindstillede, vil magnetventilen i trykholdeenheden åbnes, for at sænke trykket i systemet til det forudindstillede. Denne funktion betyder, at beholderen udnyttes fuldt ud.

Drifttrykket kan til enhver tid ses på displayet. Den varierende mængde vand/væske i beholderen registreres hele tiden af vejecellen, som vægt-forandring og vises som %-indhold i styringens display.

For øget driftsikkerhed og overvågning, findes følgende alarmer på en fælles
udgang:

Lavt drifttryk
Højt drifttryk
Min. volumen
Maks. volumen
Maks tilladt påfyldning overskredet (udelukkende hvis automatisk påfyldning er instal-
leret)
Volumenændringer sker kontinuerligt i både varme- og kølesystemer. Et dynamisk trykholdesystem sikrer en præcis regulering af anlægstrykket, og er optimalt, hvor pladsen er trang, da op til 90% af beholderens volumen kan udnyttes.
Trykholdeenhederne er samtidig produceret med henblik på at kunne yde med lang levetid.

Tekniske data

Hovedmateriale: Stål

Indgående materialer: Stål, Gummi

Inkluderet materialekode: Butyl

Temperatur (°C): -10 - 70

PN: 6 - 10

ETIM klassifikation: EC010571 - Fartøjskobling

BK04 kode: 20003 Ekspansionsbeholdere og -systemer

MagiCAD Link: https://redir.magicad.cloud/product/1c67b790-15fa-4518-ac68-36ba92d741df

IP klassifikation: IP54

Produktfarve: RAL 7040 - Vinduesgrå

Tekniske data

Varenummer	Valgte udførsel	Tilslutning 1 - spec.	Volumen (I)
AT8300E200	Ekspansionssystem	1	200
AT8300E300	Ekspansionssystem	1	300
AT8300E350-10	Ekspansionssystem	DN40, PN16	350
AT8300E400	Ekspansionssystem	1	400
AT8300E500	Ekspansionssystem	1	500
AT8300E500-10	Ekspansionssystem	DN40, PN16	500
AT8300E600	Ekspansionssystem	1	600
AT8300E750-10	Ekspansionssystem	DN50, PN16	750
AT8300E800	Ekspansionssystem	1	800
AT8300E1000	Ekspansionssystem	DN65, PN6	1000
AT8300E1000-10	Ekspansionssystem	DN65, PN16	1000
AT8300E1500	Ekspansionssystem	DN65, PN6	1500
AT8300E1500-10	Ekspansionssystem	DN65, PN16	1500
AT8300E2000	Ekspansionssystem	DN65, PN6	2000
AT8300E3000	Ekspansionssystem	DN65, PN6	3000
AT8300E3000-10	Ekspansionssystem	DN65, PN16	3000
AT8300E4000	Ekspansionssystem	DN65, PN6	4000
AT8300E4000-10	Ekspansionssystem	DN65, PN16	4000
AT8300E5000	Ekspansionssystem	DN65, PN6	5000

Installation og vedligeholdelse

For at opnå maksimal præstation og høj driftsikkerhed anbefales ekspansions-
beholderen monteret på systemets returledning på cirkulationspumpens sugeside.
Udstyret leveres komplet med de nødvendige forbindelser inkl. jordforbundet
elkabel med stikprop, fleksibel tilslutningsslange, afspærrings- og aftapnings-
ventil, for enkel "plug and play" installation. Skal ikke kalibreres ved opstart for korrekt indholdsangivelse.
Hvis systemets temperatur er høj, og der er mulighed for at temperaturen i
ekspansionsbeholderen vedvarende kan overstige 70°C, anbefales at montere en mellembeholder type AT 8303 før ekspansionsbeholderen, da bælgen i beholderen for nærværende trykhold ikke er godkendt til temperaturer over 70°C.

I anlæg med større vandindhold kan to eller flere beholdere kobles parallelt. De ekstra beholdere som tilkoples kaldes sekundære beholdere, og den eneste forskel fra den primære beholder, er en vejecelle, som angiver vandmængden. Denne type beholder kan rekvireres med vort varenr.: AT8300EFXXX.

Udstyret er vedligeholdelsesfrit. For sikker funktion og drift anbefales regelmæssige tilsyn og kontrol, mindst en gang om året. Kontakt evt. Armatec A/S for en serviceaftale.
Som reservedele findes: Kompressor, ventilblok inkl. magnetventil og luftsikkerhedsventil, styreenhed, tryk- og volumen sensorer og fleksibel tilslutningsslange.
