Reflexomat beholder AT8300EF

Varianter

Tilbehør

Reflexomat beholder AT8300E

Primær ekspansionsbeholder type RG til kompressorstyret trykhold med aktiv trykvedligeholdelse for…

Vælg

Produktinformation

Anvendelsesområde

Sekundærbeholder type RF til kontrolenhed med kompressor.
Optager de volumenændringer der sker i varme- og kølesystemer grundet temperaturændringer under drift.
I beholderen findes en gummibælg, som adskiller væsken i bælgen fra den omgivende komprimerede luft på bælgens yderside.

Udbudstekst til rådgivere

PLC.41 Lukkede ekspansionsbeholdere med separate rum til væske og gas

Kvalitetssikring

AFS 2023:5, AFS 2023:5, 8 paragraf, PED 2014/68/EU, PED 2014/68/EU art 4.3

Produktet er CE-mærket

Samtlige størrelser er produceret i overensstemmelse med DIN EN 13831 samt godkendt iht. PED 2014/68/EU.

Anslået levetid: 15-20 år

Produktmærkning: Oplysninger om indhold, max. tryk, max. temperatur, fremstillingsår, produktionsnummer, typenummer, CE-mærkningen, samt fabrikantens navn er angivet på udstyrets mærkeskilt.

Energi- og miljøerklæring

Liste over detaljer

Pos	1	2	3
Komponent	Ekspansionsbeholder	Bælg	Tilslutning
Materiale	Stål	Butyl	Messing

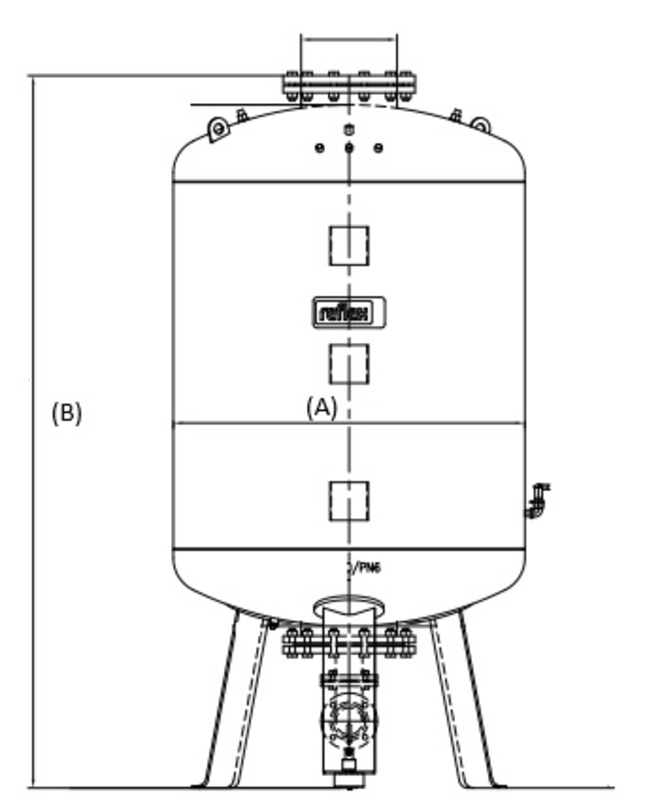

Mål og vægt

Dimensionsområde (liter): 200 - 5000

Varenummer	A	B	Netto vægt i (kg)
AT8300EF200	634	967	43
AT8300EF300	634	1267	61
AT8300EF500	740	1473	79
AT8300EF500-10	750	1600	580
AT8300EF600	740	1717	88
AT8300EF800	740	2182	110
AT8300EF1000	1000	2025	330
AT8300EF1000-10	1000	2062	580
AT8300EF1500	1200	2020	328
AT8300EF4000	1500	3053	1140
AT8300EF400	740	1277	76
AT8300EF2000	1200	2480	370.5
AT8300EF5000	1500	3588	865
AT8300EF3000	1300	2480	898.7
AT8300EF350-10	750	1340	180
AT8300EF750-10	750	2179	180

Funktion og design

Sekundærbeholder uden vejecelle til kompressorstyret trykhold.
Bælgen adskiller systemvandet fra den omgivne komprimerede luft.

Tekniske data

Hovedmateriale: Stål

Indgående materialer: Stål, Gummi

Inkluderet materialekode: Butyl

Temperatur (°C): -10 - 70

Temperatur bemærkning: Det skal benyttes mellembeholder foran trykholdet ved temperaturer under 0 °C og over 70 °C

PN: 6 - 10

Tilslutning: Udvendig gevind ISO228-1 (G, BSPP), Flange EN1092

BK04 kode: 20003 Ekspansionsbeholdere og -systemer

Produktfarve: RAL 7040 - Vinduesgrå

Tekniske data

Varenummer	Valgte udførsel	Tilslutning 1 - spec.	Volumen (I)	PN
AT8300EF200	Ekspansionssystem	1	200	6
AT8300EF300	Ekspansionssystem	1	300	6
AT8300EF500	Ekspansionssystem	1	500	6
AT8300EF500-10	Ekspansionssystem		500	10
AT8300EF600	Ekspansionssystem	1	600	6
AT8300EF800	Ekspansionssystem	1	800	6
AT8300EF1000	Ekspansionssystem	DN65, PN6	1000	6
AT8300EF1000-10	Ekspansionssystem	DN65, PN16	1000	10
AT8300EF1500	Ekspansionssystem	DN65, PN6	1500	6
AT8300EF4000	Ekspansionssystem	DN65, PN6	4000	6
AT8300EF400		1	400	6
AT8300EF2000		DN65, PN6	2000	6
AT8300EF5000		DN65, PN6	5000	6
AT8300EF3000		DN65, PN6	3000	6
AT8300EF350-10			350	10
AT8300EF750-10			750	10

Installation og vedligeholdelse

Trykholdet monteres på systemets returledning på cirkulationspumpens sugeside. Følg gældende vejledning.

I anlæg med større vandindhold kan to eller flere beholdere kobles parallelt. Her skal der altid benyttes minimum én primærbeholder og derefter de nødvendige antal sekundærbeholdere. Primærbeholdere kan rekvireres med Armatec varenr.: AT8300EXXX.

Armatec anbefaler årlig service.

For mere information, se brugervejledningen.
