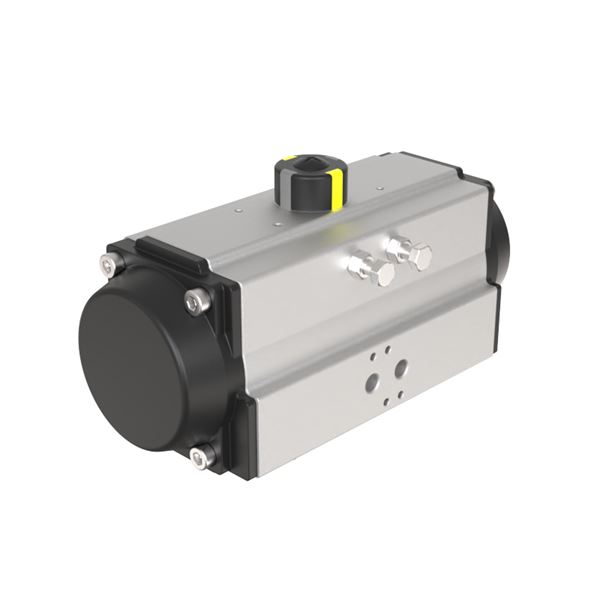

Enkeltvirkende pneumatisk aktuator DVC5053063574

Pneumatisk enkeltvirkende aktuator. Mekanisk endestop ved 0° og 90°. Det dobbelte endestop er helt perfekt til hurtig og nøjagtig justering af især butterflyventiler og kuglehaner.

Tekniske specifikationer

Produktserie	Enkeltvirkende pneumatisk aktuator DVC5053 - FPM
Hovedmateriale	Aluminium

Artikelinformation
Downloads
Tegninger
Varianter

Artikelinformation

Enkeltvirk. pneu. aktuator Type DVC505-63

Oprindelsesland: CN Kina

Told tarif no.: 84123900

Pakkestørrelse: 0

: 0

Mål og vægt

Netto vægt i (kg): 2.05

Bruttovægt i (kg): 2.153

Tekniske data

Valgte udførsel: Aktuatorer

Udførsel: Pneumatisk enkeltvirkende

Tilslutning iht. ISO5211: F05/F07

Drivbøsning: 14x14mm

Max. Moment (Nm): 25

Downloads

Tegninger

DVC5051-63 F05/F07 14mm (STP-fil, 1,6 MB)

Varianter

Artikelnummer	Max. Moment (Nm)	Tilslutning iht. ISO5211	Drivbøsning
AT DVC5053052352	14,8	F03/F05	11x11mm
AT DVC5053052449	14,8	F04	9x9mm
AT DVC5053063351	25	F03/F05	11x11mm
AT DVC5053063441	25	F04	11x11mm
AT DVC5053063574	25	F05/F07	14x14mm
AT DVC5053075351	34,7	F03/F05	11x11mm
AT DVC5053075354	34,7	F05/F07	14x14mm
AT DVC5053083574	55,2	F05/F07	14x14mm
AT DVC5053092572	82,5	F05/F07	22x22mm
AT DVC5053092574	82,5	F05/F07	14x14mm
AT DVC5053092577	82,5	F05/F07	17x17mm
AT DVC5053105707	118,1	F07/F10	17x17mm
AT DVC5053125702	188,3	F07/F10	22x22mm
AT DVC5053140022	310,5	F10/F12	22x22mm
AT DVC5053140027	310,5	F10/F12	27x27mm
AT DVC5053140082	310,5	F14	22x22mm
AT DVC5053160022	500,4	F10/F12	22x22mm
AT DVC5053160023	500,4	F12	27x27mm
AT DVC5053160028	500,4	F12	36x36mm
AT DVC5053190227	742,4	F10/F12	27x27mm
AT DVC5053190228	742,4	F10/F12	27x27mm
AT DVC5053190229	742,4	F12	27x27mm
AT DVC5053210028	912,1	F10/F12	27x27mm
AT DVC5053240883	1330,8	F14	36x36mm
AT DVC5053350865	4086	F16	46x46mm
