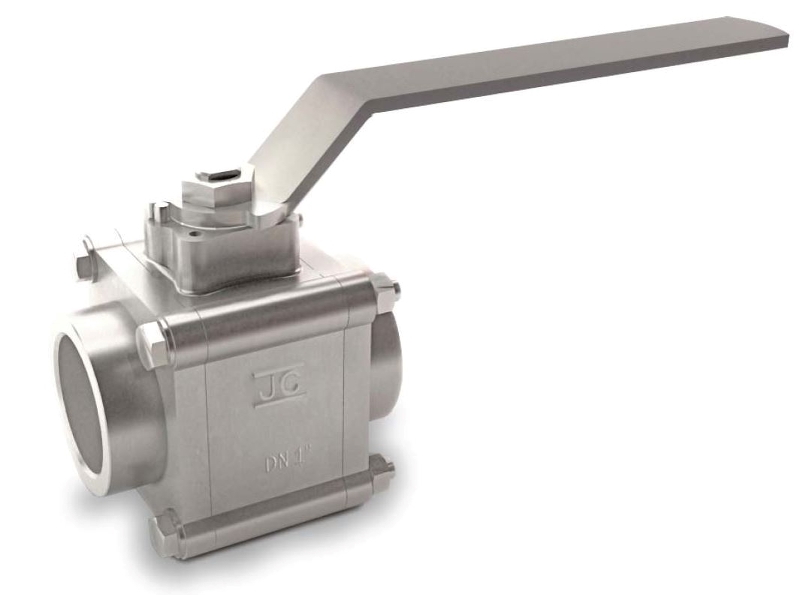

Armatec 3-delt reduceret kugleventil til høje tryk. Kan anvendes til afspærring af de fleste væsker og gasser, der forekommer i procesindustrien. Fire-safe design og smedet udførsel.
| Dimensionsområde | 1/4" til 2" |
|---|---|
| PN | Class 800, Max. 140 barg |

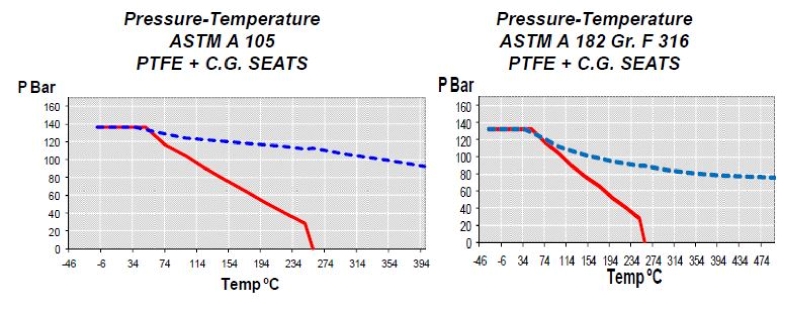

| Temperaturområde | -10°C til 250°C |
| Materialer | Stål, SS316 |
| Artikelnummer | Antal |
|---|---|
| AT AT3800 Class 800 |
CE-mærkning: Ventilerne er CE mærket.
Ventiler er produceret iht. ATEX, ISO10497:2004 (Fire safe), ISO15848-1 2008 (Fugtive emission/Zero leak stem), API598 og EN12266 (tryktest), og NACE.
Tilslutning: | Bsp gevind, NPT gevind, Option: Svejseender BW/SW | |
| Tryktrin: | 1/4" til 2" ANSI800 |
3-delt smedet kugleventil med "fire safe" design". Antistatiskt konstrueret med "blow out" sikret spindel, hvilket forhindrer spindlen i at blive skudt ud ved trykslag.
Betjening: Ventilen betjenes via låsbart håndgreb, hvis naturlige bevægelse (90°) stoppes af et mekanisk anslag på ventilens hals. Ventilen har standard ISO-montageflange for montage med pneumatisk eller elektrisk aktuator.

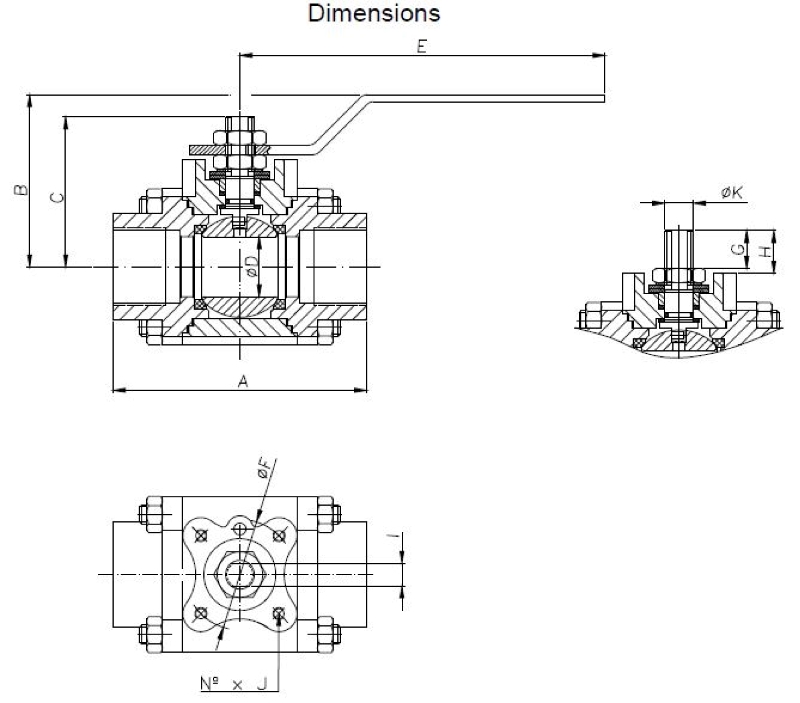

| DN | A | B | C | ØD | E | ØF | G | H | I | N° x J | ØK |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/4" | 68 | 59 | 43 | 9,5 | 170 | 36 | 8,7 | 10,7 | 7 | 4xM5 | 10 |
| 3/8" | 68 | 59 | 43 | 9,5 | 170 | 36 | 8,7 | 10,7 | 7 | 4xM5 | 10 |
| 1/2" | 72 | 59 | 45 | 15 | 170 | 36 | 8,7 | 10,7 | 7 | 4xM5 | 10 |
| 3/4" | 94 | 72 | 59 | 20 | 215 | 42 | 15,7 | 17,7 | 9,5 | 4xM5 | 12 |
| 1" | 106 | 73 | 62 | 25 | 215 | 42 | 15,7 | 17,7 | 9,5 | 4xM5 | 12 |
| 1½" | 125,5 | 109 | 89 | 40 | 245 | 50 | 25,2 | 27,2 | 9,5 | 4xM5 | 16 |
| 2" | 128 | 114 | 89 | 50 | 300 | 50 | 16,5 | 16 | 12 | 4xM5 | 18 |

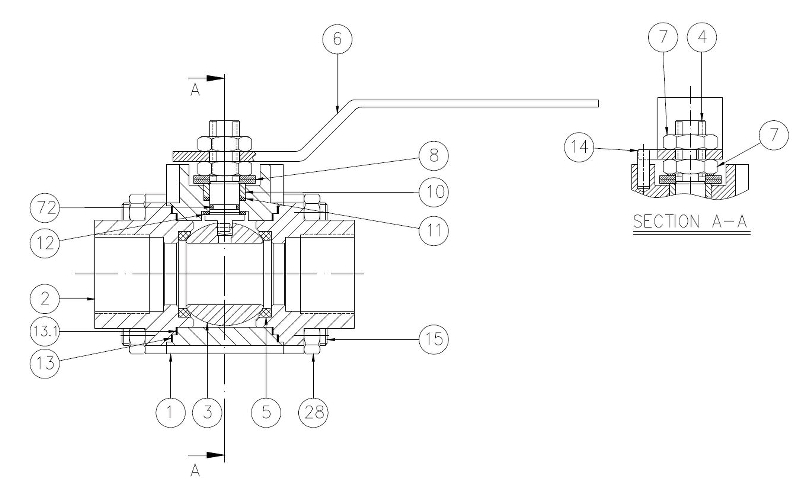

| Pos. | Detalje | AT3800 i stål | AT3800 i rustfrit stål |
|---|---|---|---|
| 1 | Hus | Stål ASME A105 | SS316 (ASTM A182 Gr. 316) |
| 2 | Endestykker | Stål ASME A105 | SS316 (ASTM A182 Gr. 316) |
| 3 | Kugle | Rustfrit A479 Tp. 316 | Rustfrit A479 Tp. 316 |
| 4 | Spindel | Rustfrit A479 Tp. 316 | Rustfrit A479 Tp. 316 |
| 5 | Sædepakning | TFM-1600+OG | TFM-1600+OG |
| 6 | Håndtag | Stål, forzinket | Stål, forzinket |
| 7 | Møtrik | Stål, forzinket | AISI 316 |
| 8 | Fjederskiver | Stål | AISI 316 |
| 10 | Bøsning | AISI 316 | AISI 316 |
| 11 | Pakdåse | Grafit | Grafit |
| 12 | Spindeltætning | 25% Grafit | 25% grafit |
| 13 | Huspakning | Grafit | Grafit |
| 13.1 | Huspakning | PTFE | PTFE |
| 14 | Stopstift | SS | SS |
| 15 | Bolte | ASTM A193 B7M | ASTM A193 88M |
| 19 | Antistatic device | SS | SS |
| 72 | O-ring | FKM (Viton) | FKM (Viton) |
| 89 | Mærkeplade | SS | SS |
- kan leveres med spindelforlænger
- Andre varianter og materialer på forespørgsel
