Slangeventiler

Slangeventiler er den optimale ventilløsning for slibende, ætsende og fiberholdige produkter som f.eks. granulat, pulver, og tørstofholdige væsker. Slangeventilerne kan også lave luft- og vakuumtæt afspærring, selv ved produktstrømme fyldt med tørstof. Slangeventiler udmærker sig frem for alt på grund af det fuldstændig frie produkt flow.

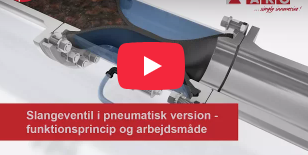

Hvordan fungerer pneumatiske slangeventiler?

Ved tilførsel af trykluft/væske (differencetryk min. 2 bar, max 2,5 bar) til huset på pneumatisk slangeventil bliver lineren presset sammen, og herved sikres en helt tæt lukning af produkt flow.

Det maksimale driftstryk er afhængig af dimensionerne og ligger på 2-6 bar. Når trykluft-/væsketilgangen afbrydes og huset på pneumatisk slangeventil udluftes/tømmes, åbner den ved hjælp af medie trykket.

Ved vakuum eller ingen medietryk kombineret med ventiler der står i lukket position det meste af tiden (fx ikke tryksat silo) bruges AKOVAC unit, som suger vakuum på ydersiden af liner ved hjælp af injektor effekten.

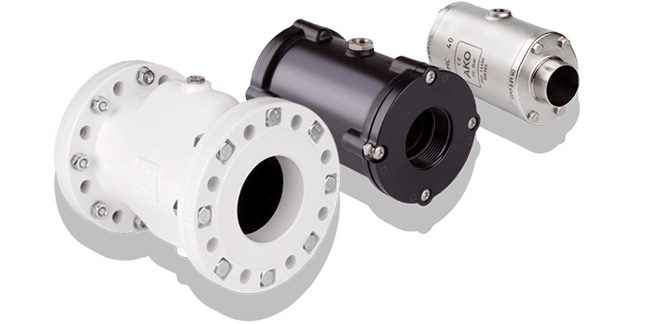

AKO Slangeventiler

AKO produktprogrammet omfatter en bred vifte af forskellige pneumatiske slangeventiler og mekaniske klemmeventiler.

Pneumatiske slangeventiler (Model: VF, VMC og VMP) aktiveres direkte med trykluft/væske.

Mekaniske klemmeventiler (Model: RV og OV) kan aktiveres med forskellige metoder, som f.eks. håndhjul, pneumatisk cylinder (enkelt eller dobbeltvirkende) eller elektrisk aktuator.

Der ligger stor lagerbeholdning i Tyskland, og deres dokumentation er gennemført og fås på 16 sprog.

Liner/slange fås med slidstærkt naturgummi (NR), NR fødevarer, NR højtemperatur, EPDM, EPDM (sort) fødevarer, NBR (lys) fødevarer, FPM/FKM, Silikone, CR, CSM og IIR.

Slangeventiler fås med:

  • ATEX certifikat helt ned til zone 0 og 20.
  • Fødevaregodkendelse EC1935/2004 og FDA.
  • 3.1 certifikat kan fås ved bestilling.
  • AKO er ISO9001:2015 certificeret.

Modellerne:

VF: Flange tilslutning eller indvendige gevind, stål hus (rustfrit ved forespørgsel), DN40-DN300. (maks. medie tryk 6 bar).

VMC: Svejseende, gevind og aseptisk, tri-clamp, indvendig gevind, flange. Rustfri udførsel. DN25-DN150. (maks. medie tryk 6 bar).

VMP: Gevind tilslutning. Udført i POM. DN10-DN50 (maks. medie tryk 5,5 bar).

RV: Flange tilslutning, aktuator (option: positioner), elektrisk aktuator, stål udførsel, DN25-DN1200, medie tryk max 40 bar.

Tilbehør

Tryk Switch: Digitalt signal der melder om ventilen er åben eller lukket, kan også afsløre brud på liner(slange).

Proportional regulator: proportional regulator muliggør grov regulering af flow

Fail safe: Sikre ventilen forbliver i lukket position ved tab af trykluft/styresignal.

Hurtigudlufter: Til korte gangtider.

Visuel Positions Indikator: Visuel positions indikator, for at vise position af ventilerne lokalt.

AKOVAC sikre fuld åbning ved lavt medie tryk samt vakuum installation.

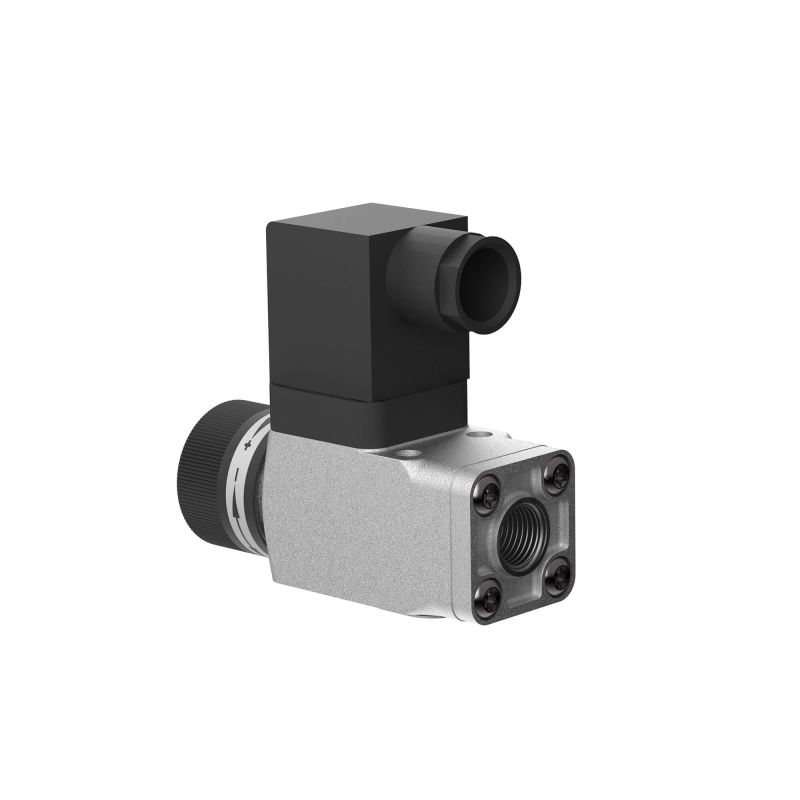

Tryk Switch

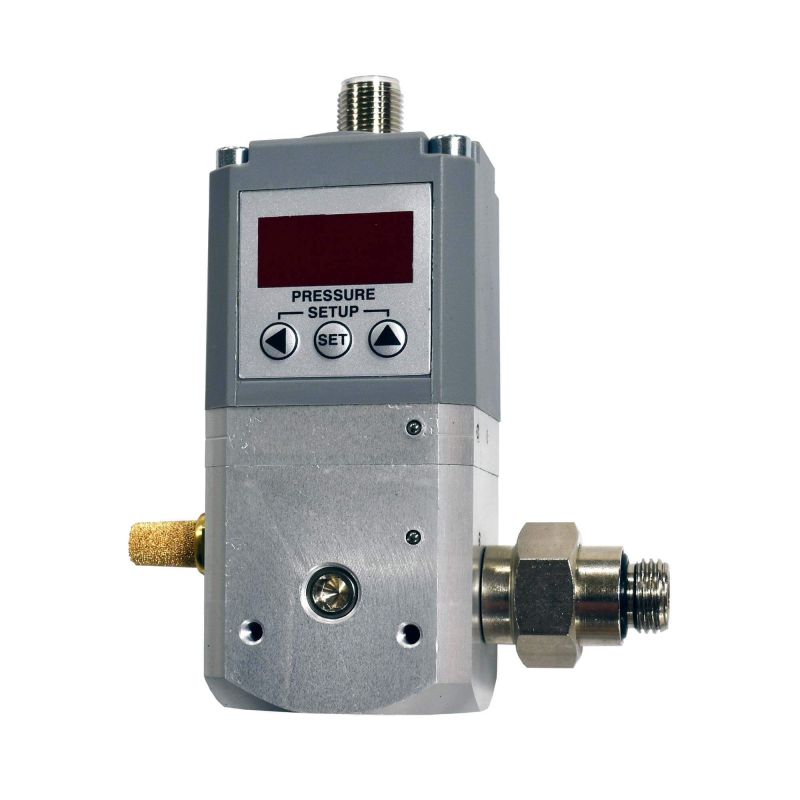

Proportional regulator

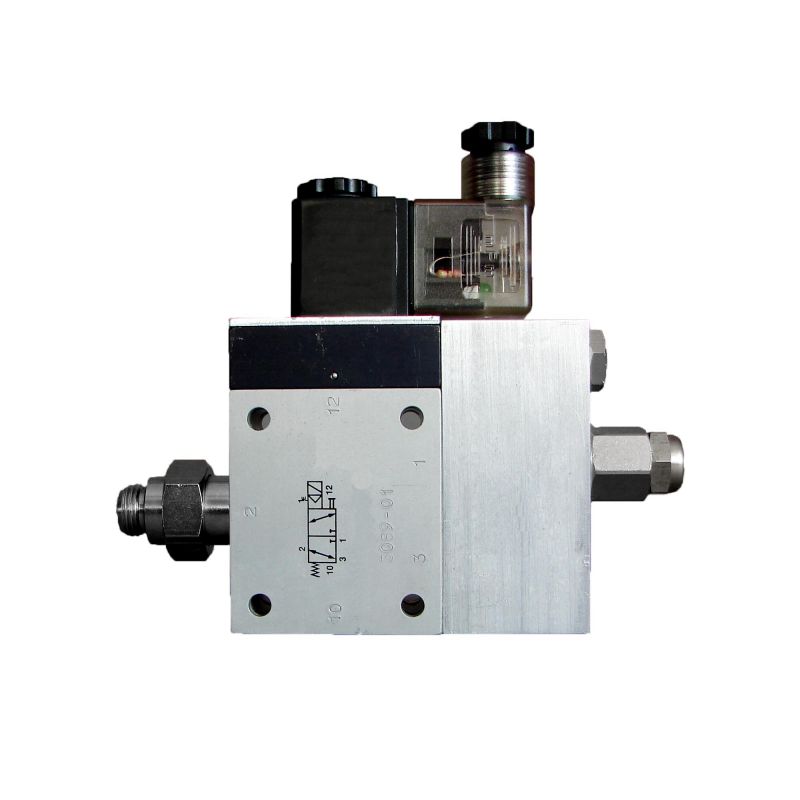

Fail safe

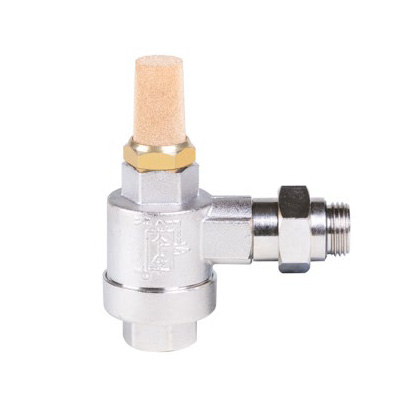

Hurtigudlufter

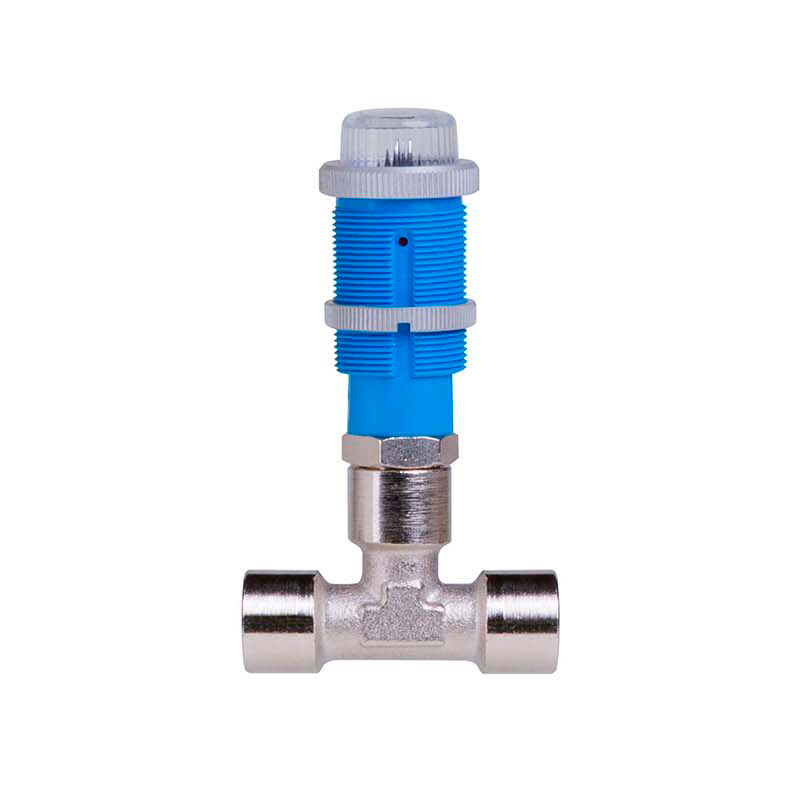

Visuel positionsindikator

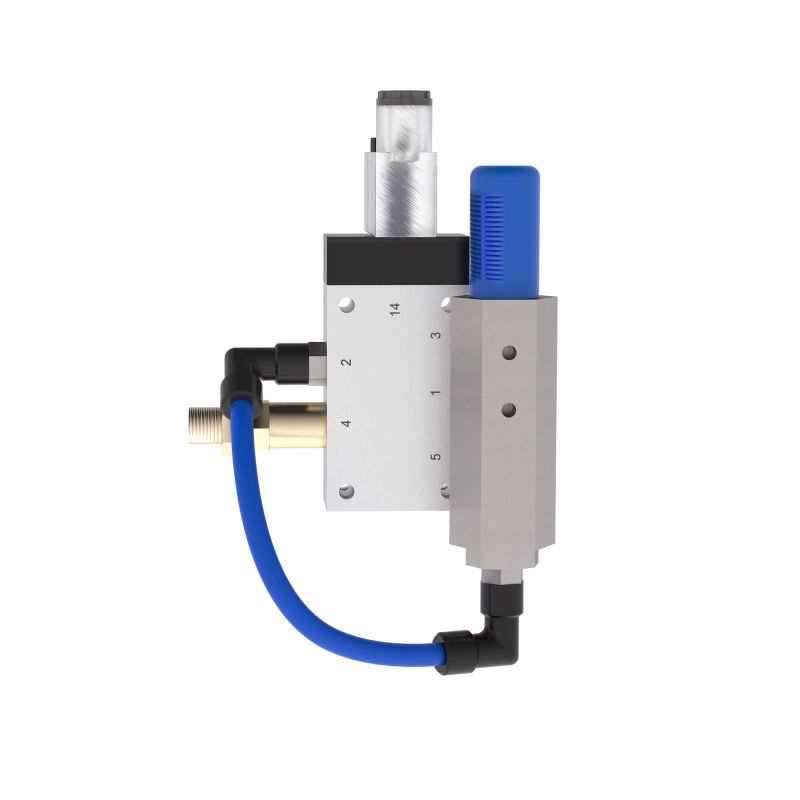

AKOVAC

Se datablad på model VF her >> Datablad Type 3800
