4565166
Högkvalitativt heltätande vridspjäll med disk i rostfritt stål och fastvulkaniserat gummifoder i NBR. Semi-LUG utförande. Även lämpligt för vakuum och som ändventil med handspak, snäckväxel eller manöverdon. Med hög hals för överisolering.
| Produktserie | Vridspjällventil AT 2310A |
|---|---|
| DN | 80 |
| PN | 16 |
| Temperatur (°C) | 0 - 90 |
| Anslutning | Flänsad EN1092 |

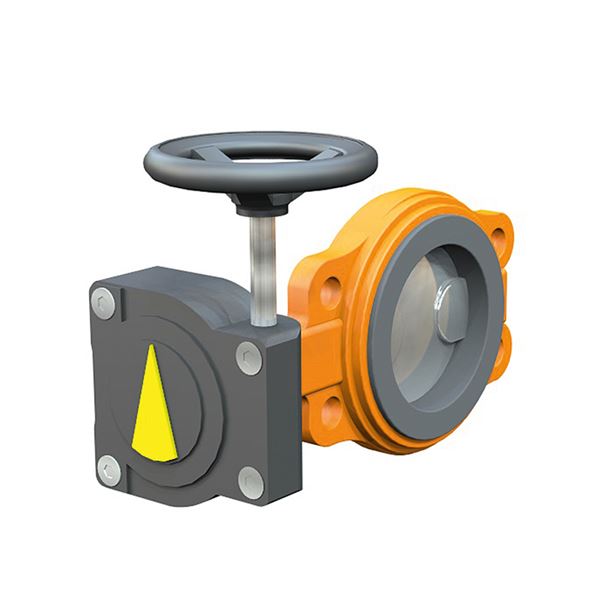

Vridspjäll DN80, PN16, snäckväxel
Högkvalitativt mjuktätande vridspjäll
med vulkaniserat foder för
inspänning mellan flänsar.
Ventilhus i gråjärn GG25.
Foder i NBR,
spjällskiva, spindel och stift i
rostfritt stål 1.4057
Korrosionsskyddsmålade klass
C3 enligt EN12944.
Bygglängd enligt SS-EN 558.
Toppfläns enligt ISO 5211.
Ursprungsland: NL Nederländerna
Tullstatnr: 84818085
Nettovikt (kg): 5.587
Bruttovikt (kg): 5.587
DN: 80
Mått A (mm): 46
Mått B (mm): 167
Mått G (mm): 78
Antal anslutningar: 1
Ansl. 1: Flänsad EN1092
Ansl. 1 - spec.: PN16
PN: 16
Temperatur (°C): 0 - 90
Utförande typ: Ventiler
Utförande: Hög hals
Läckageklass: Rate A acc. to EN 12266-1:2012
Media: Kylvatten, Luft, Kvävgas, Naturgas
Korrosionsskydd: C3 (EN ISO 12944-2)
KVS: 491
Anslutning enligt ISO 5211: F07
Spindeltyp: Parallell fyrkant
Manöver: Snäckväxel
Erfordrat moment (Nm): 16
| Artikelnummer | DN | PN | Temperatur (°C) | Manöver | Korrosionsskydd | Antal | |||
|---|---|---|---|---|---|---|---|---|---|
| AT 2310AS50 | 50 | 16 | 0 - 90 | Spak | C3 (EN ISO 12944-2) | ||||
| AT 2310AV50 | 50 | 16 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-09-12 | 7 600 SEK | ||
| AT 2310AS65 | 65 | 16 | 0 - 90 | Spak | C3 (EN ISO 12944-2) | ||||
| AT 2310AV65 | 65 | 16 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2310AS80 | 80 | 16 | 0 - 90 | Spak | C3 (EN ISO 12944-2) | ||||
| AT 2310AV80 | 80 | 16 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2310AS100 | 100 | 16 | 0 - 90 | Spak | C3 (EN ISO 12944-2) | ||||
| AT 2310AV100 | 100 | 16 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2310AS125 | 125 | 16 | 0 - 90 | Spak | C3 (EN ISO 12944-2) | 2025-09-12 | 5 100 SEK | ||
| AT 2310AV125 | 125 | 16 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2310AS150 | 150 | 16 | 0 - 90 | Spak | C3 (EN ISO 12944-2) | 2025-09-12 | 7 600 SEK | ||
| AT 2310AV150 | 150 | 16 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2310A150 | 150 | 16 | 0 - 90 | Fri axel | C3 (EN ISO 12944-2) | ||||
| AT 2310AV200 | 200 | 16 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2310A200 | 200 | 16 | 0 - 90 | Fri axel | C3 (EN ISO 12944-2) | ||||
| AT 2310AV250 | 250 | 10 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-09-12 | 19 500 SEK | ||
| AT 2310A250 | 250 | 10 | 0 - 90 | Fri axel | C3 (EN ISO 12944-2) | ||||
| AT 2310AV300 | 300 | 10 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2310A300 | 300 | 10 | 0 - 90 | Fri axel | C3 (EN ISO 12944-2) |
Vridspjällventil AT 2310A Produktdatablad (PDF-fil, 259 kB)
Produktdatablad (PDF-fil, 255 kB)
