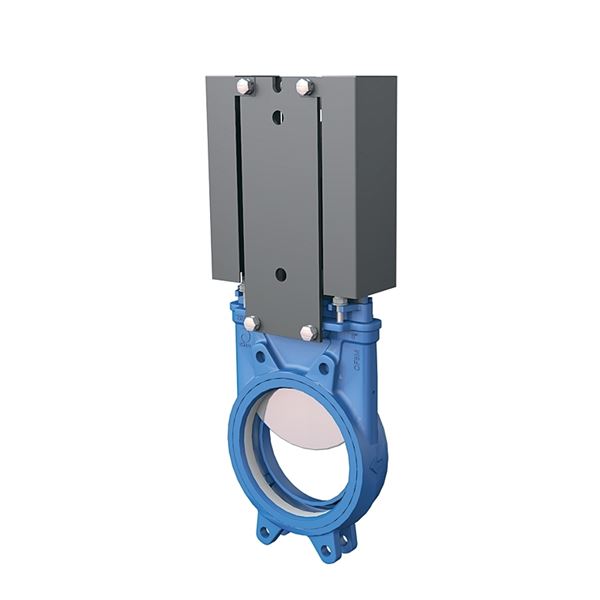

Skjutspjällventiler AT 2202-400

Avstängningsventil för media med hög fiberhalt eller fasta partiklar. Sätestätning i NBR. Med stigande spindel.

60 500 SEK

Beställningsvara Leverans från lager

Tekniska specifikationer

ProduktserieSkjutspjällventiler AT 2202-
DN400
PN10
Temperatur (°C)0 - 90
AnslutningFlänsad EN1092

Artikelinformation

Skjutspjällventil för inspänning DN400, PN10
Ventilhus av GG-25, spjällblad AISI 316
Sätestätning av NBR
Handratt

Ursprungsland: ES Spanien

Tullstatnr: 84818085

Energi/miljödeklaration

Reach datum: 2024-12-03

Reachnoteringar: Produkten omfattas EJ av REACH

Mått och vikt

Nettovikt (kg): 116

Bruttovikt (kg): 116

DN: 400

Mått A (mm): 100

Mått B (mm): 290

Mått C (mm): 1012

Mått D (mm): 1442

Mått E (mm): 450

Tekniska data

Antal anslutningar: 1

Ansl. 1: Flänsad EN1092

Ansl. 1 - spec.: PN10

PN: 10

Temperatur (°C): 0 - 90

Utförande typ: Ventiler

Drifttryck bar(g): 0 - 4

Läckageklass: Rate A acc. to EN 12266-1:2012

KVS: 14180

Manöver: Handratt

Erfordrat moment (Nm): 110

Nedladdningsbart

Varianter

Artikelnummer DN PN Temperatur (°C) Anslutning Manöver Avs.datum Bruttopris Antal
AT 2202-65 65 10 0 - 90 Flänsad EN1092 Handratt 2025-06-19 Beställningsvara 5 600 SEK
AT 2202-80 80 10 0 - 90 Flänsad EN1092 Handratt 2025-07-03 Beställningsvara 6 300 SEK
AT 2202-80N 80 10 0 - 90 Flänsad EN1092 Handratt 2025-07-03 Beställningsvara 7 100 SEK
AT 2202-100 100 10 0 - 90 Flänsad EN1092 Handratt 2025-07-03 Beställningsvara 7 200 SEK
AT 2202-125 125 10 0 - 90 Flänsad EN1092 Handratt 2025-07-03 Beställningsvara 8 500 SEK
AT 2202-150 150 10 0 - 90 Flänsad EN1092 Handratt 2025-06-19 Beställningsvara 9 900 SEK
AT 2202-200 200 10 0 - 90 Flänsad EN1092 Handratt 2025-07-03 Beställningsvara 14 700 SEK
AT 2202-250 250 10 0 - 90 Flänsad EN1092 Handratt 2025-07-03 Beställningsvara 19 000 SEK
AT 2202-300 300 10 0 - 90 Flänsad EN1092 Handratt 2025-07-03 Beställningsvara 25 000 SEK
AT 2202-350 350 10 0 - 90 Flänsad EN1092 Handratt 2025-07-03 Beställningsvara 41 000 SEK
AT 2202-400 400 10 0 - 90 Flänsad EN1092 Handratt 2025-07-03 Beställningsvara 60 500 SEK
