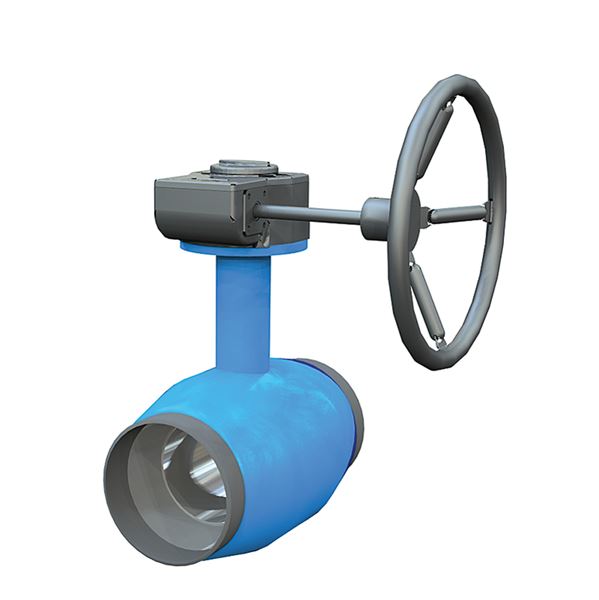

Kulventil AT 3590V-350

Helsvetsad rörkonstruktion med svetsändar, kulans genomlopp är strypt en dimension. Avpassade för direkt insvetsning i rörsystem. Avstängningsventil för varm- och hetvattensystem samt tryckluft och gaser. Kulan är inspänd mellan två sätesringar av kolfylld PTFE. Samtliga dimensioner är försedda med ISO topp.

164 700 SEK

Beställningsvara Leverans från lager 2025-09-05

Tekniska specifikationer

Produktserie	Kulventil AT 3590A
DN	350
PN	25
Temperatur (°C)	-20 - 200
Anslutning	ISO 1127, svetsända

Varan har bedömning A i SundaHus Miljödata
Varan har bedömning Accepteras i Byggvarubedömning

Artikelinformation
Nedladdningsbart
Ritningar
Varianter

Artikelinformation

Kulventil av stål med svetsändar, ISO topp,
Reducerat genomlopp
DN350 - PN25, kvs: 7853
Material; hus, kula, säte
Stål, AISI304, PTFE
Temp -20C till +200C
ISO topp F16 (#36mm, 45gr vriden)
Snäckväxel
Standard BLÅ

Ursprungsland: PL Polen

Tullstatnr: 84818081

Mått och vikt

Nettovikt (kg): 250

Bruttovikt (kg): 250

DN: 350

Mått A (mm): 850

Mått B (mm): 382

Mått C (mm): 163

Tekniska data

Antal anslutningar: 2

Ansl. 1: ISO 1127, svetsända

Ansl. 1 - spec.: DN350-Dy 355,6mm

Ansl. 2: ISO 1127, svetsända

Ansl. 2 - spec.: DN350-Dy 355,6mm

PN: 25

Temperatur (°C): -20 - 200

Utförande typ: Ventiler

Läckageklass: Rate A acc. to EN 12266-1:2012

KVS: 7853

Anslutning enligt ISO 5211: F16

Spindeltyp: Diagonal fyrkant

Mått på spindel: 36x36mm

Manöver: Snäckväxel

Erfordrat moment (Nm): 2707

Nedladdningsbart

Ritningar

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Anslutning	Manöver	KVS	Avs.datum	Bruttopris	Antal
AT 3590S-010	10	40	-20 - 200	ISO 1127, svetsända	Spak		2025-07-21 Färre än 10 i lager	730 SEK	Antal
AT 3590S-015 RSK 5494796	15	40	-20 - 200	ISO 1127, svetsända	Spak	6	2025-07-21 Färre än 10 i lager	730 SEK	Antal
AT 3590S-020 RSK 5494797	20	40	-20 - 200	ISO 1127, svetsända	Spak	15	2025-07-30 Tillfälligt slut	750 SEK	Antal
AT 3590S-025 RSK 5494798	25	40	-20 - 200	ISO 1127, svetsända	Spak	30	2025-08-18 Tillfälligt slut	930 SEK	Antal
AT 3590S-032 RSK 5494799	32	40	-20 - 200	ISO 1127, svetsända	Spak	41	2025-07-21 I lager	1 010 SEK	Antal
AT 3590S-040 RSK 5494800	40	40	-20 - 200	ISO 1127, svetsända	Spak	72	2025-07-21 I lager	1 190 SEK	Antal
AT 3590S-050 RSK 5494801	50	40	-20 - 200	ISO 1127, svetsända	Spak	104	2025-07-21 Färre än 10 i lager	1 470 SEK	Antal
AT 3590S-065 RSK 5494802	65	25	-20 - 200	ISO 1127, svetsända	Spak	160	2025-07-21 I lager	2 290 SEK	Antal
AT 3590S-080 RSK 5494803	80	25	-20 - 200	ISO 1127, svetsända	Spak	282	2025-07-21 I lager	2 990 SEK	Antal
AT 3590S-100 RSK 5494804	100	25	-20 - 200	ISO 1127, svetsända	Spak	452	2025-07-21 I lager	3 880 SEK	Antal
AT 3590V-100	100	25	-20 - 200	ISO 1127, svetsända	Snäckväxel	452	2025-07-21 Färre än 10 i lager	11 200 SEK	Antal
AT 3590S-125 RSK 5494805	125	25	-20 - 200	ISO 1127, svetsända	Spak	696	2025-07-21 Färre än 10 i lager	7 000 SEK	Antal
AT 3590V-125	125	25	-20 - 200	ISO 1127, svetsända	Snäckväxel	696	2025-08-18 Tillfälligt slut	14 000 SEK	Antal
AT 3590S-150 RSK 5494806	150	25	-20 - 200	ISO 1127, svetsända	Spak	1104	2025-07-21 Färre än 10 i lager	11 400 SEK	Antal
AT 3590V-150 RSK 5494807	150	25	-20 - 200	ISO 1127, svetsända	Snäckväxel	1104	2025-08-18 Tillfälligt slut	17 200 SEK	Antal
AT 3590V-200 RSK 5494808	200	25	-20 - 200	ISO 1127, svetsända	Snäckväxel	1521	2025-07-21 I lager	22 500 SEK	Antal
AT 3590V-250 RSK 5494809	250	25	-20 - 200	ISO 1127, svetsända	Snäckväxel	2784	2025-08-18 Tillfälligt slut	43 300 SEK	Antal
AT 3590V-300 RSK 5494810	300	25	-20 - 200	ISO 1127, svetsända	Snäckväxel	4641	2025-07-21 Färre än 10 i lager	94 600 SEK	Antal
AT 3590V-350	350	25	-20 - 200	ISO 1127, svetsända	Snäckväxel	7853	2025-09-05 Beställningsvara	164 700 SEK	Antal
AT 3590A-300	300	25	-20 - 200	ISO 1127, svetsända	Fri axel	4641	2025-08-15 Beställningsvara	72 600 SEK	Antal
