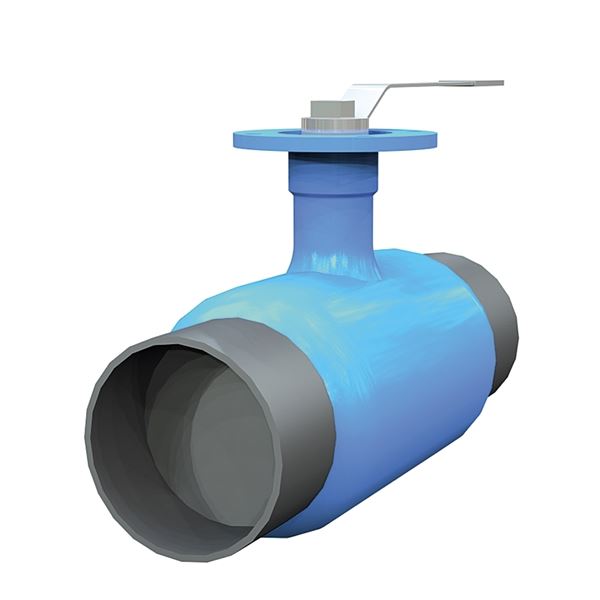

Kulventil AT 3590S-080

RSK logo

5494803

Helsvetsad rörkonstruktion med svetsändar, kulans genomlopp är strypt en dimension. Avpassade för direkt insvetsning i rörsystem.  Avstängningsventil för varm- och hetvattensystem samt tryckluft och gaser.  Kulan är inspänd mellan två sätesringar av kolfylld PTFE. Samtliga dimensioner är försedda med ISO topp.

2 990 SEK

I lager Leverans från lager

Tekniska specifikationer

ProduktserieKulventil AT 3590A
DN80
PN25
Temperatur (°C)-20 - 200
AnslutningISO 1127, svetsända
  • MagiCAD logo
  • IBVD logo
  • Bedömning A - SundaHus Miljödata Varan har bedömning A i SundaHus Miljödata
  • Byggvarubedömning - Accepteras Varan har bedömning Accepteras i Byggvarubedömning

Tillbehör

Spak till 3590 DN 80, 100 och 125 AT 3599S80-125

Spak till 3590 DN 80, 100 och 125 diagonal spindel 19x19mm

149 SEK

Färre än 10 i lager Leverans från lager

Artikelinformation

Kulventil av stål med svetsändar, ISO topp
Hög hals (h)=151mm
Reducerat genomlopp
DN80, PN25, Kvs 282
Material; hus, kula, säte
Stål, AISI304, PTFE
Temp -20C till +200C
Spak
ISO topp F10 (19mm, 45gr vriden)
Standard BLÅ

Ursprungsland: PL Polen

Tullstatnr: 84818081

Mått och vikt

Nettovikt (kg): 5.5

Bruttovikt (kg): 5.5

DN: 80

Mått A (mm): 300

Mått B (mm): 215

Mått C (mm): 151

Tekniska data

Antal anslutningar: 2

Ansl. 1: ISO 1127, svetsända

Ansl. 1 - spec.: DN80-Dy 88,9mm

Ansl. 2: ISO 1127, svetsända

Ansl. 2 - spec.: DN80-Dy 88,9mm

PN: 25

Temperatur (°C): -20 - 200

Utförande typ: Ventiler

Utförande: Reducerat genomlopp, Hög hals

Läckageklass: Rate A acc. to EN 12266-1:2012

Media: Värmevatten, Matarvatten, Luft, Kalciumklorid

KVS: 282

Anslutning enligt ISO 5211: F10

Spindeltyp: Diagonal fyrkant

Mått på spindel: 19x19mm

Manöver: Spak

Erfordrat moment (Nm): 93

Nedladdningsbart

Ritningar

Varianter

Artikelnummer DN PN Temperatur (°C) Anslutning Manöver KVS Avs.datum Bruttopris Antal
AT 3590S-010 10 40 -20 - 200 ISO 1127, svetsända Spak 2025-05-23 Färre än 10 i lager 730 SEK
AT 3590S-015 RSK 5494796 15 40 -20 - 200 ISO 1127, svetsända Spak 6 2025-05-23 I lager 730 SEK
AT 3590S-020 RSK 5494797 20 40 -20 - 200 ISO 1127, svetsända Spak 15 2025-05-23 Färre än 10 i lager 750 SEK
AT 3590S-025 RSK 5494798 25 40 -20 - 200 ISO 1127, svetsända Spak 30 2025-05-23 I lager 930 SEK
AT 3590S-032 RSK 5494799 32 40 -20 - 200 ISO 1127, svetsända Spak 41 2025-05-23 I lager 1 010 SEK
AT 3590S-040 RSK 5494800 40 40 -20 - 200 ISO 1127, svetsända Spak 72 2025-05-23 I lager 1 190 SEK
AT 3590S-050 RSK 5494801 50 40 -20 - 200 ISO 1127, svetsända Spak 104 2025-05-23 I lager 1 470 SEK
AT 3590S-065 RSK 5494802 65 25 -20 - 200 ISO 1127, svetsända Spak 160 2025-05-23 I lager 2 290 SEK
AT 3590S-080 RSK 5494803 80 25 -20 - 200 ISO 1127, svetsända Spak 282 2025-05-23 I lager 2 990 SEK
AT 3590S-100 RSK 5494804 100 25 -20 - 200 ISO 1127, svetsända Spak 452 2025-05-23 I lager 3 880 SEK
AT 3590V-100 100 25 -20 - 200 ISO 1127, svetsända Snäckväxel 452 2025-05-23 Färre än 10 i lager 11 200 SEK
AT 3590S-125 RSK 5494805 125 25 -20 - 200 ISO 1127, svetsända Spak 696 2025-05-23 I lager 7 000 SEK
AT 3590V-125 125 25 -20 - 200 ISO 1127, svetsända Snäckväxel 696 2025-05-23 Färre än 10 i lager 14 000 SEK
AT 3590S-150 RSK 5494806 150 25 -20 - 200 ISO 1127, svetsända Spak 1104 2025-05-23 Färre än 10 i lager 11 400 SEK
AT 3590V-150 RSK 5494807 150 25 -20 - 200 ISO 1127, svetsända Snäckväxel 1104 2025-05-23 Färre än 10 i lager 17 200 SEK
AT 3590V-200 RSK 5494808 200 25 -20 - 200 ISO 1127, svetsända Snäckväxel 1521 2025-05-23 Färre än 10 i lager 22 500 SEK
AT 3590V-250 RSK 5494809 250 25 -20 - 200 ISO 1127, svetsända Snäckväxel 2784 2025-05-23 I lager 43 300 SEK
AT 3590V-300 RSK 5494810 300 25 -20 - 200 ISO 1127, svetsända Snäckväxel 4641 2025-05-23 Färre än 10 i lager 94 600 SEK
AT 3590V-350 350 25 -20 - 200 ISO 1127, svetsända Snäckväxel 7853 2025-07-11 Beställningsvara 164 700 SEK
AT 3590A-300 300 25 -20 - 200 ISO 1127, svetsända Fri axel 4641 2025-06-20 Beställningsvara 72 600 SEK
