Kulventiler med fullt genomlopp av stål/CPTFE med invändiga gängor och fästfläns för manöverdon. Lämplig att automatisera. Tredelad för enkel service och underhåll. För i huvudsak ånga, gas, varmt och kallt vatten.
2 670 SEK
Leverans från lager
| Produktserie | Kulventil AT 3565- |
|---|---|
| DN | 20 |
| PN | 125 |
| Temperatur (°C) | -28 - 220 |
| Anslutning | Invändig gänga ISO 228-1 (G, BSPP) |
Spindelförlängning DN15-20 Spindelförlängare till AT 3533/34S DN15-20, höjd: 61 mm
980 SEK
Leverans från lager
Reservdelssats till kulventil DN20 Innehåller: 2 st säten (CPTFE) 2 st huspackningar (Glas 15%PTFE) Spindeltätningar…
279 SEK
Leverans från lager
V-port kula DN20 fullt genomlopp, 30 grader
2 150 SEK
Leverans från lager

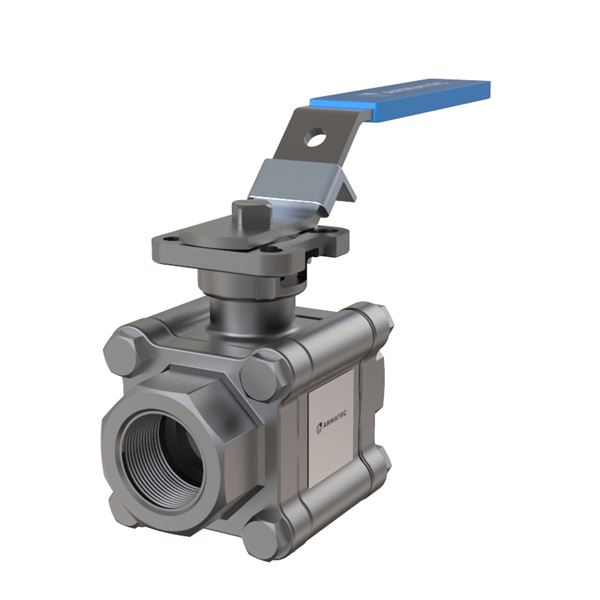

Kulventil med invändiga gängor DN20 PN125
Av stål
Fullt genomlopp
3-delad konstruktion
Invändiga gängor BSP
Med låsbar spak för manövrering
Ursprungsland: CN Kina
Tullstatnr: 84818081
Nettovikt (kg): 1.4
Bruttovikt (kg): 1.4
DN: 20
Mått A (mm): 86
Mått B (mm): 81.7
Mått C (mm): 140
Mått D (mm): 46.8
Mått F (mm): 20
Mått G (mm): 31.4
Sätesdiameter (mm): 20
Antal anslutningar: 2
Ansl. 1: Invändig gänga ISO 228-1 (G, BSPP)
Ansl. 1 - spec.: 3/4
Ansl. 2: Invändig gänga ISO 228-1 (G, BSPP)
Ansl. 2 - spec.: 3/4
PN: 125
Temperatur (°C): -28 - 220
Utförande typ: Ventiler
Utförande: Fullt genomlopp
Läckageklass: Rate A acc. to EN 12266-1:2012
Media: Ånga, Petroleumprodukter, Naturgas
KVS: 29.2
Anslutning enligt ISO 5211: F03/F04
Spindeltyp: Diagonal fyrkant
Mått på spindel: 9x9mm
Manöver: Låsbar spak
Erfordrat moment (Nm): 12
Ytfinhet (Ra): 3,2
Bruksanvisning 35xx-serien (PDF-fil, 371 kB)
Tryck & temperaturdiagram (standard säten) (PDF-fil, 87 kB)
Tryck & temperaturdiagram (PEEK säten) (PDF-fil, 78 kB)
Kulventil AT 3565- Produktdatablad (PDF-fil, 633 kB)
Produktdatablad (PDF-fil, 440 kB)
TA-luft certifikat (PDF-fil, 103 kB)
35xx-serien, CE-intyg (PDF-fil, 299 kB)
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3565-15 | 15 | 125 | -28 - 220 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 12,7 | 2025-06-26 | 2 070 SEK | |
| AT 3565-15PK | 15 | 125 | -28 - 260 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 12,7 | 2025-07-01 | 3 020 SEK | |
| AT 3565-20 | 20 | 125 | -28 - 220 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 29,2 | 2025-06-26 | 2 670 SEK | |
| AT 3565-25 | 25 | 125 | -28 - 220 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 48,2 | 2025-06-26 | 3 390 SEK | |
| AT 3565-32 | 32 | 100 | -28 - 220 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 73,1 | 2025-06-26 | 4 310 SEK | |
| AT 3565-40 | 40 | 100 | -28 - 220 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 107,5 | 2025-06-26 | 5 500 SEK | |
| AT 3565-50 | 50 | 64 | -28 - 220 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 215 | 2025-06-26 | 8 500 SEK |
