Kulventiler med reducerat genomlopp av stÄl/CPTFE med invÀndiga gÀngor och fÀstflÀns för manöverdon. LÀmplig att automatisera. Tredelad för enkel service och underhÄll. För i huvudsak Änga, gas, varmt och kallt vatten.
2 830 SEK
Leverans från lager
| Produktserie | Kulventil AT 3560- |
|---|---|
| DN | 25 |
| PN | 125 |
| Temperatur (°C) | -28 - 220 |
| Anslutning | InvÀndig gÀnga ISO 228-1 (G, BSPP) |
Spindelförlängning DN15-20 Spindelförlängare till AT 3533/34S DN15-20, höjd: 61 mm
980 SEK
Leverans från lager
Reservdelssats till kulventil DN20 Innehåller: 2 st säten (CPTFE) 2 st huspackningar (Glas 15%PTFE) SpindeltätningarâŠ
279 SEK
Leverans från lager
V-port kula DN20 fullt genomlopp, 30 grader
2 150 SEK
Leverans från lager
Säten av PEEK Passar: DN20 fullt genomlopp DN25 reducerat genomlopp
810 SEK
Leverans från lager

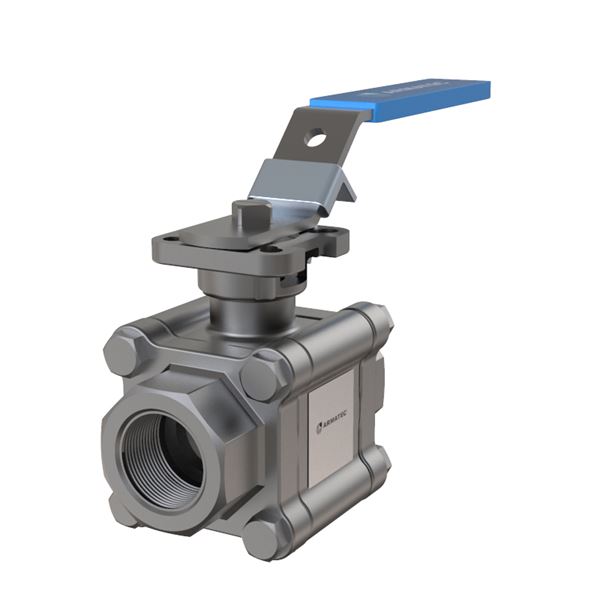

Kulventil med invÀndiga gÀngor DN25 PN125
Av stÄl
Reducerat genomlopp
3-delad konstruktion
InvÀndiga gÀngor BSP
Med lÄsbar spak för manövrering
Ursprungsland: CN Kina
Tullstatnr: 84818081
Nettovikt (kg): 1.4
Bruttovikt (kg): 1.4
DN: 25
MĂ„tt A (mm): 90
MĂ„tt B (mm): 81.7
MĂ„tt C (mm): 140
MĂ„tt D (mm): 46.8
MĂ„tt F (mm): 20
MĂ„tt G (mm): 31.4
SĂ€tesdiameter (mm): 20
Antal anslutningar: 2
Ansl. 1: InvÀndig gÀnga ISO 228-1 (G, BSPP)
Ansl. 1 - spec.: 1
Ansl. 2: InvÀndig gÀnga ISO 228-1 (G, BSPP)
Ansl. 2 - spec.: 1
PN: 125
Temperatur (°C): -28 - 220
Utförande typ: Ventiler
Utförande: Reducerat genomlopp
LĂ€ckageklass: Rate A acc. to EN 12266-1:2012
Media: Ă nga, Petroleumprodukter, Naturgas
KVS: 29.2
Anslutning enligt ISO 5211: F03/F04
Spindeltyp: Diagonal fyrkant
MÄtt pÄ spindel: 9x9mm
Manöver: LÄsbar spak
Erfordrat moment (Nm): 12
Ytfinhet (Ra): 3,2
Kulventil AT 3560- Produktdatablad (PDF-fil, 631 kB)
Ball valve AT 3560-, PDS (PDF-fil, 450 kB)
Bruksanvisning 35xx-serien (PDF-fil, 376 kB)
Tryck & temperaturdiagram (standard säten) (PDF-fil, 87 kB)
Tryck & temperaturdiagram (PEEK säten) (PDF-fil, 78 kB)
35xx-serien, CE-intyg (PDF-fil, 299 kB)
TA-luft certifikat (PDF-fil, 103 kB)
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Manöver | KVS | Ansl. 1 | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 3560-15 | Reducerat genomlopp | 15 | 125 | -28 - 220 | Låsbar spak | 6,9 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-09-17 | 1 950 SEK | |
| AT 3560-20 | Reducerat genomlopp | 20 | 125 | -28 - 220 | Låsbar spak | 12,7 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-09-17 | 2 170 SEK | |
| AT 3560-20PK | Reducerat genomlopp | 20 | 125 | -28 - 260 | Låsbar spak | 12,7 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-09-19 | 3 190 SEK | |
| AT 3560-25 | Reducerat genomlopp | 25 | 125 | -28 - 220 | Låsbar spak | 29,2 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-09-17 | 2 830 SEK | |
| AT 3560-25PK | Reducerat genomlopp | 25 | 125 | -28 - 260 | Låsbar spak | 29,2 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-09-19 | 4 360 SEK | |
| AT 3560-32 | Reducerat genomlopp | 32 | 125 | -28 - 220 | Låsbar spak | 48,2 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-09-17 | 3 330 SEK | |
| AT 3560-32PK | Reducerat genomlopp | 32 | 125 | -28 - 260 | Låsbar spak | 48,2 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-09-19 | 6 100 SEK | |
| AT 3560-40 | Reducerat genomlopp | 40 | 100 | -28 - 220 | Låsbar spak | 73,1 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-09-17 | 4 310 SEK | |
| AT 3560-50 | Reducerat genomlopp | 50 | 64 | -28 - 220 | Låsbar spak | 107,5 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-09-17 | 6 000 SEK |
