Kulventiler med fullt genomlopp av stål/CPTFE med svetsändar och fästfläns för manöverdon. Lämplig att automatisera. Tredelad för enkel service och underhåll. För i huvudsak ånga, gas, varmt och kallt vatten.
13 500 SEK
Leverans från lager
| Produktserie | Kulventil AT 3545- |
|---|---|
| DN | 65 |
| PN | 64 |
| Temperatur (°C) | -28 - 220 |
| Anslutning | ASTM A53, Schedule 40 |
Spindelförlängning DN65-100 Spindelförlängare till AT 3533/34S DN65-100, höjd: 105 mm
3 380 SEK
Leverans från lager
Reservdelssats till kulventil DN65 Innehåller: 2 st säten (CPTFE) 2 st huspackningar (Glas 15%PTFE) Spindeltätningar…
1 290 SEK
Leverans från lager
V-port kula DN65 fullt genomlopp, 30 grader
6 800 SEK
Leverans från lager

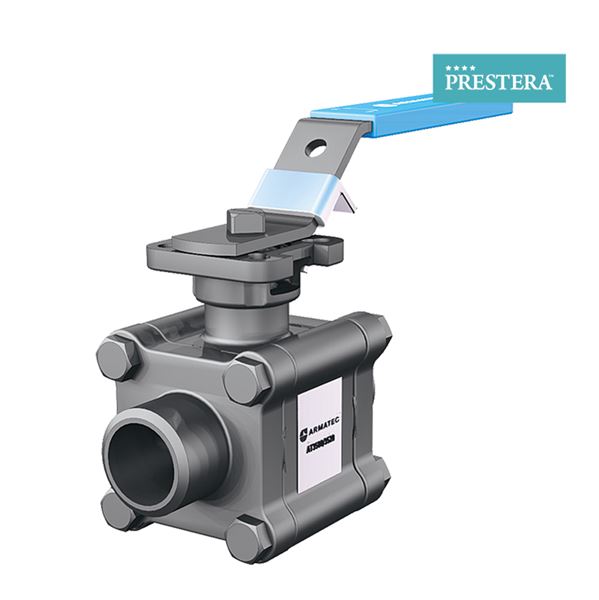

Kulventil med svetsändar DN65 PN64
Av stål
Fullt genomlopp
3-delad konstruktion
Svetsändar enligt SCH40
Med låsbar spak för manövrering
Ursprungsland: CN Kina
Tullstatnr: 84818081
Nettovikt (kg): 11.3
Bruttovikt (kg): 11.3
DN: 65
Mått A (mm): 185
Mått B (mm): 167.5
Mått C (mm): 380
Mått D (mm): 108.7
Mått F (mm): 65
Mått G (mm): 86.6
Sätesdiameter (mm): 65
Antal anslutningar: 2
Ansl. 1: ASTM A53, Schedule 40
Ansl. 1 - spec.: DN65-Dy 76,6mm
Ansl. 2: ASTM A53, Schedule 40
Ansl. 2 - spec.: DN65-Dy 76,6mm
PN: 64
Temperatur (°C): -28 - 220
Utförande typ: Ventiler
Utförande: Fullt genomlopp
Läckageklass: Rate A acc. to EN 12266-1:2012
Media: Ånga, Petroleumprodukter, Naturgas
KVS: 275.2
Anslutning enligt ISO 5211: F07/F10
Spindeltyp: Diagonal fyrkant
Mått på spindel: 17x17mm
Manöver: Låsbar spak
Erfordrat moment (Nm): 68
Ytfinhet (Ra): 3,2
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3545-10 | 10 | 125 | -28 - 220 | ASTM A53, Schedule 40 | Låsbar spak | 6,9 | 2025-05-28 | 1 970 SEK | |
| AT 3545-15 | 15 | 125 | -28 - 220 | ASTM A53, Schedule 40 | Låsbar spak | 12,7 | 2025-05-28 | 2 070 SEK | |
| AT 3545-20 | 20 | 125 | -28 - 220 | ASTM A53, Schedule 40 | Låsbar spak | 29,2 | 2025-05-28 | 2 670 SEK | |
| AT 3545-25 | 25 | 125 | -28 - 220 | ASTM A53, Schedule 40 | Låsbar spak | 48,2 | 2025-05-28 | 3 390 SEK | |
| AT 3545-32 | 32 | 100 | -28 - 220 | ASTM A53, Schedule 40 | Låsbar spak | 73,1 | 2025-05-28 | 4 070 SEK | |
| AT 3545-40 | 40 | 100 | -28 - 220 | ASTM A53, Schedule 40 | Låsbar spak | 107,5 | 2025-05-28 | 5 500 SEK | |
| AT 3545-50 | 50 | 64 | -28 - 220 | ASTM A53, Schedule 40 | Låsbar spak | 215 | 2025-05-28 | 8 200 SEK | |
| AT 3545-65 | 65 | 64 | -28 - 220 | ASTM A53, Schedule 40 | Låsbar spak | 275,2 | 2025-05-28 | 13 500 SEK | |
| AT 3545-80 | 80 | 64 | -28 - 220 | ASTM A53, Schedule 40 | Låsbar spak | 498,8 | 2025-05-28 | 19 300 SEK | |
| AT 3545-100 | 100 | 64 | -28 - 220 | ASTM A53, Schedule 40 | Låsbar spak | 877,2 | 2025-05-28 | 29 600 SEK |
Bruksanvisning 35xx-serien (PDF-fil, 371 kB)
TA-luft certifikat (PDF-fil, 103 kB)
