Kulventiler med reducerat genomlopp av stÄl/CPTFE med svetsÀndar och fÀstflÀns för manöverdon. LÀmplig att automatisera. Tredelad för enkel service och underhÄll. För i huvudsak Änga, gas, varmt och kallt vatten.
6 000 SEK
Leverans från lager
| Produktserie | Kulventil AT 3540- |
|---|---|
| DN | 50 |
| PN | 64 |
| Temperatur (°C) | -28 - 220 |
| Anslutning | ASTM A53, Schedule 40 |
Spindelförlängning DN40-50 Spindelförlängare till AT 3533/34S DN40-50, höjd: 86 mm
1 640 SEK
Leverans från lager
Reservdelssats till kulventil DN40 Innehåller: 2 st säten (CPTFE) 2 st huspackningar (Glas 15%PTFE) SpindeltätningarâŠ
700 SEK
Leverans från lager
Säten av PEEK Passar: DN40 fullt genomlopp DN50 reducerat genomlopp
3 500 SEK
Leverans från lager

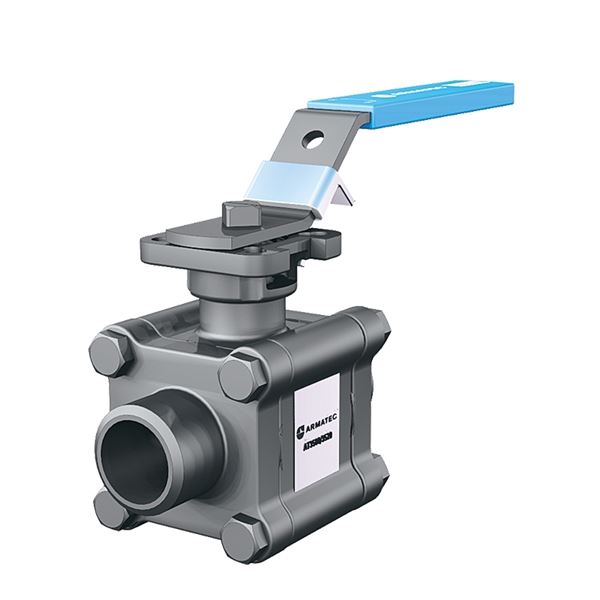

Kulventil med svetsÀndar DN50 PN64
Av stÄl
Reducerat genomlopp
3-delad konstruktion
SvetsÀndar enligt SCH40
Med lÄsbar spak för manövrering
Ursprungsland: CN Kina
Tullstatnr: 84818081
Nettovikt (kg): 2.9
Bruttovikt (kg): 2.9
DN: 50
MĂ„tt A (mm): 130
MĂ„tt B (mm): 128
MĂ„tt C (mm): 230
MĂ„tt D (mm): 79
MĂ„tt F (mm): 38
MĂ„tt G (mm): 56.3
SĂ€tesdiameter (mm): 38
Antal anslutningar: 2
Ansl. 1: ASTM A53, Schedule 40
Ansl. 1 - spec.: DN50-Dy 60,5mm
Ansl. 2: ASTM A53, Schedule 40
Ansl. 2 - spec.: DN50-Dy 60,5mm
PN: 64
Temperatur (°C): -28 - 220
Utförande typ: Ventiler
Utförande: Reducerat genomlopp
LĂ€ckageklass: Rate A acc. to EN 12266-1:2012
Media: Ă nga, Petroleumprodukter, Naturgas
KVS: 107.5
Anslutning enligt ISO 5211: F05/F07
Spindeltyp: Diagonal fyrkant
MÄtt pÄ spindel: 14x14mm
Manöver: LÄsbar spak
Erfordrat moment (Nm): 37
Ytfinhet (Ra): 3,2
Kulventil AT 3540- Produktdatablad (PDF-fil, 631 kB)
Bruksanvisning 35xx-serien (PDF-fil, 376 kB)
Ball valve AT 3540-, PDS (PDF-fil, 444 kB)
Tryck & temperaturdiagram (standard säten) (PDF-fil, 87 kB)
Tryck & temperaturdiagram (PEEK säten) (PDF-fil, 78 kB)
35xx-serien, CE-intyg (PDF-fil, 299 kB)
TA-luft certifikat (PDF-fil, 103 kB)
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Manöver | KVS | Ansl. 1 | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 3540-15 | Reducerat genomlopp | 15 | 125 | -28 - 220 | Låsbar spak | 6,9 | ASTM A53, Schedule 40 | 2025-09-01 | 1 950 SEK | |
| AT 3540-20 | Reducerat genomlopp | 20 | 125 | -28 - 220 | Låsbar spak | 12,7 | ASTM A53, Schedule 40 | 2025-09-01 | 2 170 SEK | |
| AT 3540-25 | Reducerat genomlopp | 25 | 125 | -28 - 220 | Låsbar spak | 29,2 | ASTM A53, Schedule 40 | 2025-09-01 | 2 830 SEK | |
| AT 3540-32 | Reducerat genomlopp | 32 | 100 | -28 - 220 | Låsbar spak | 48,2 | ASTM A53, Schedule 40 | 2025-09-01 | 3 330 SEK | |
| AT 3540-40 | Reducerat genomlopp | 40 | 100 | -28 - 220 | Låsbar spak | 73,1 | ASTM A53, Schedule 40 | 2025-09-01 | 4 310 SEK | |
| AT 3540-50 | Reducerat genomlopp | 50 | 64 | -28 - 220 | Låsbar spak | 107,5 | ASTM A53, Schedule 40 | 2026-01-12 | 6 000 SEK | |
| AT 3540-65 | Reducerat genomlopp | 65 | 64 | -28 - 220 | Låsbar spak | 215 | ASTM A53, Schedule 40 | 2025-09-01 | 8 900 SEK | |
| AT 3540-80 | Reducerat genomlopp | 80 | 64 | -28 - 220 | Låsbar spak | 275,2 | ASTM A53, Schedule 40 | 2025-09-01 | 14 600 SEK | |
| AT 3540-100 | Reducerat genomlopp | 100 | 64 | -28 - 220 | Låsbar spak | 498,8 | ASTM A53, Schedule 40 | 2025-09-01 | 21 100 SEK | |
| AT 3540-20PK | Reducerat genomlopp | 20 | 125 | -28 - 260 | Låsbar spak | 12,7 | ASTM A53, Schedule 40 | 2025-09-03 | 3 190 SEK | |
| AT 3540-25PK | Reducerat genomlopp | 25 | 125 | -28 - 260 | Låsbar spak | 29,2 | ASTM A53, Schedule 40 | 2025-09-01 | 4 360 SEK | |
| AT 3540-32PK | Reducerat genomlopp | 32 | 125 | -28 - 260 | Låsbar spak | 48,2 | ASTM A53, Schedule 40 | 2025-09-03 | 6 100 SEK |
