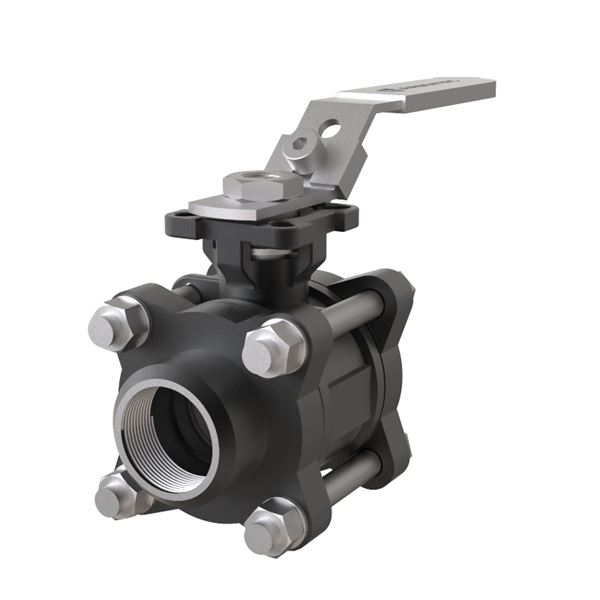

Kulventil AT 3534-CSF

Kulventiler med fullt genomlopp, av stål/PTFE med svetsändar och fästfläns för manöverdon. Lämplig att automatisera. För i huvudsak gas, ånga, varmt och kallt vatten.

Dimensionsområde (DN)15 - 100
Tryckklass (PN)63
Temperatur (°C)-29 - 180
HuvudmaterialStål

Varianter

Artikelnummer Utförande DN PN Temperatur (°C) Manöver KVS Ansl. 1 Avs.datum Bruttopris Antal
AT 3534CSF15 Fullt genomlopp 15 63 -29 - 180 Låsbar spak 36 ISO 1127, svetsända 2026-08-20 Beställningsvara 1 350 SEK
AT 3534CSF20 Fullt genomlopp 20 63 -29 - 180 Låsbar spak 59 ISO 1127, svetsända 2026-02-11 I lager 1 530 SEK
AT 3534CSF25 Fullt genomlopp 25 63 -29 - 180 Låsbar spak 90 ISO 1127, svetsända 2026-08-20 Beställningsvara 2 170 SEK
AT 3534CSF32 Fullt genomlopp 32 63 -29 - 180 Låsbar spak 159 ISO 1127, svetsända 2026-02-11 I lager 2 830 SEK
AT 3534CSF40 Fullt genomlopp 40 63 -29 - 180 Låsbar spak 230 ISO 1127, svetsända 2026-02-11 I lager 4 070 SEK
AT 3534CSF50 Fullt genomlopp 50 63 -29 - 180 Låsbar spak 418 ISO 1127, svetsända 2026-02-11 I lager 5 900 SEK
AT 3534CSF65 Fullt genomlopp 65 63 -29 - 180 Låsbar spak 725 ISO 1127, svetsända 2026-02-11 Färre än 10 i lager 11 600 SEK
AT 3534CSF80 Fullt genomlopp 80 63 -29 - 180 Låsbar spak 1098 ISO 1127, svetsända 2026-02-11 Färre än 10 i lager 14 800 SEK
AT 3534CSF100 Fullt genomlopp 100 63 -29 - 180 Låsbar spak 1768 ISO 1127, svetsända 2026-02-11 Färre än 10 i lager 20 900 SEK

Tillbehör

Spindelförlängning AT 3533/34-SE

Spindelförlängare till kulventiler AT3533/34S.

Välj

Produktinformation

Användningsområde

Används för avstängning av de flesta vätskor och gaser som förekommer i processindustrin, förutom där rostfritt material krävs.

AMA-text

PSB.1 Kulventiler

Kulventil i stål AT 3534CSF... , med fullt genomlopp, svetsändar och spak i rostfritt stål.

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Produkten är CE-märkt

Märkning på produkt: Fabrikat, DN, PN, materialkod,

Energi/miljödeklaration

3534-CSF, Detaljförteckning

PosKomponentMaterial
1VentilhusStål GP240GH N (1.0619)
2ÄndstyckeStål GP240GH N (1.0619)
3SätespackningKolfylld PTFE
4KulaSyrafast stål AISI 316 (1.4408, CF8M)
5SpindelSyrafast stål AISI 316 (1.4408, CF8M)
6SpindelpackningPTFE (polytetrafluoreten)
7Bultar, muttrar, brickor (9-17)Rostfritt stål AISI 304 (1.4301)
8SpakRostfritt stål AISI 304 (1.4301)

Mått och vikt

Dimensionsområde (DN): 15 - 100

3534-CSF, Mått

ArtikelnummerB1CDHLNettovikt (kg)
3534CSF157570.911042.321.90.6
3534CSF209073.411044.880.8
3534CSF2510084.113554101.3
3534CSF3211089.313559.2101.9
3534CSF40125109.516573.514.83
3534CSF50150118.916582.914.84.5
3534CSF651902409.8
3534CSF8022024015
3534CSF10027024024.5

Funktion och konstruktion

Kvalitetsventil, gjutna i stål med fire-safe design och låsbart handtag.Tredelad kulventil. Utblåsningssäker antistatisk spindelkonstruktion förhindrar spindeln att tryckas ut vid tryckslag. Monteringsfläns enligt ISO 5211 för manöverdon.
Ingen ventildemontering vid service och montering av manöverdon.
Ventiler större än DN50 har runt ventilhus/monteringsfläns.

Tekniska data

Huvudmaterial: Stål

Huvudmaterialkod: Stål GP240GH N (1.0619)

Ingående material: Stål, Rostfritt stål, Plaster, Gummi, Övrigt

Ingående materialkod: Syrafast stål AISI 316 (1.4408, CF8M), Rostfritt stål AISI 301 (1.4310), Kolfylld PTFE, FPM/FKM (fluorgummi), PVC (polyvinylklorid), Rostfritt stål AISI 304 (1.4301), Stål GP240GH N (1.0619)

Temperatur (°C): -29 - 180

Tryckklass (PN): 63

Anslutning: ISO 1127, svetsända

ETIM klassning: EC011343 - Kulventil

BK04 kod: 20702 Kulventiler

3534-CSF, Teknisk data

ArtikelnummerKVSUtförandeAnsl. 1Ansl. 1 - spec.Ansl. 2Ansl. 2 - spec.Anslutning enligt ISO 5211Mått på spindel
3534CSF1536Fullt genomloppISO 1127, svetsändaDN15-Dy 21,3mmISO 1127, svetsändaDN15-Dy 21,3mmF03/F049x9mm
3534CSF2059Fullt genomloppISO 1127, svetsändaDN20-Dy 26,9mmISO 1127, svetsändaDN20-Dy 26,9mmF03/F049x9mm
3534CSF2590Fullt genomloppISO 1127, svetsändaDN25-Dy 33,7mmISO 1127, svetsändaDN25-Dy 33,7mmF04/F0511x11mm
3534CSF32159Fullt genomloppISO 1127, svetsändaDN32-Dy 42,4mmISO 1127, svetsändaDN32-Dy 42,4mmF04/F0511x11mm
3534CSF40230Fullt genomloppISO 1127, svetsändaDN40-Dy 48,3mmISO 1127, svetsändaDN40-Dy 48,3mmF05/F0714x14mm
3534CSF50418Fullt genomloppISO 1127, svetsändaDN50-Dy 60,3mmISO 1127, svetsändaDN50-Dy 60,3mmF05/F0714x14mm
3534CSF65725Fullt genomloppISO 1127, svetsändaDN65-Dy 76,1mmISO 1127, svetsändaDN65-Dy 76,1mmF07/F1017x17mm
3534CSF801098Fullt genomloppISO 1127, svetsändaDN80-Dy 88,9mmISO 1127, svetsändaDN80-Dy 88,9mmF07/F1017x17mm
3534CSF1001768Fullt genomloppISO 1127, svetsändaDN100-Dy 114,3mmISO 1127, svetsändaDN100-Dy 114,3mmF07/F1017x17mm

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

För information om montering och underhåll se gällande bruksanvisning. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.

Nedladdningsbart

Ritningar
